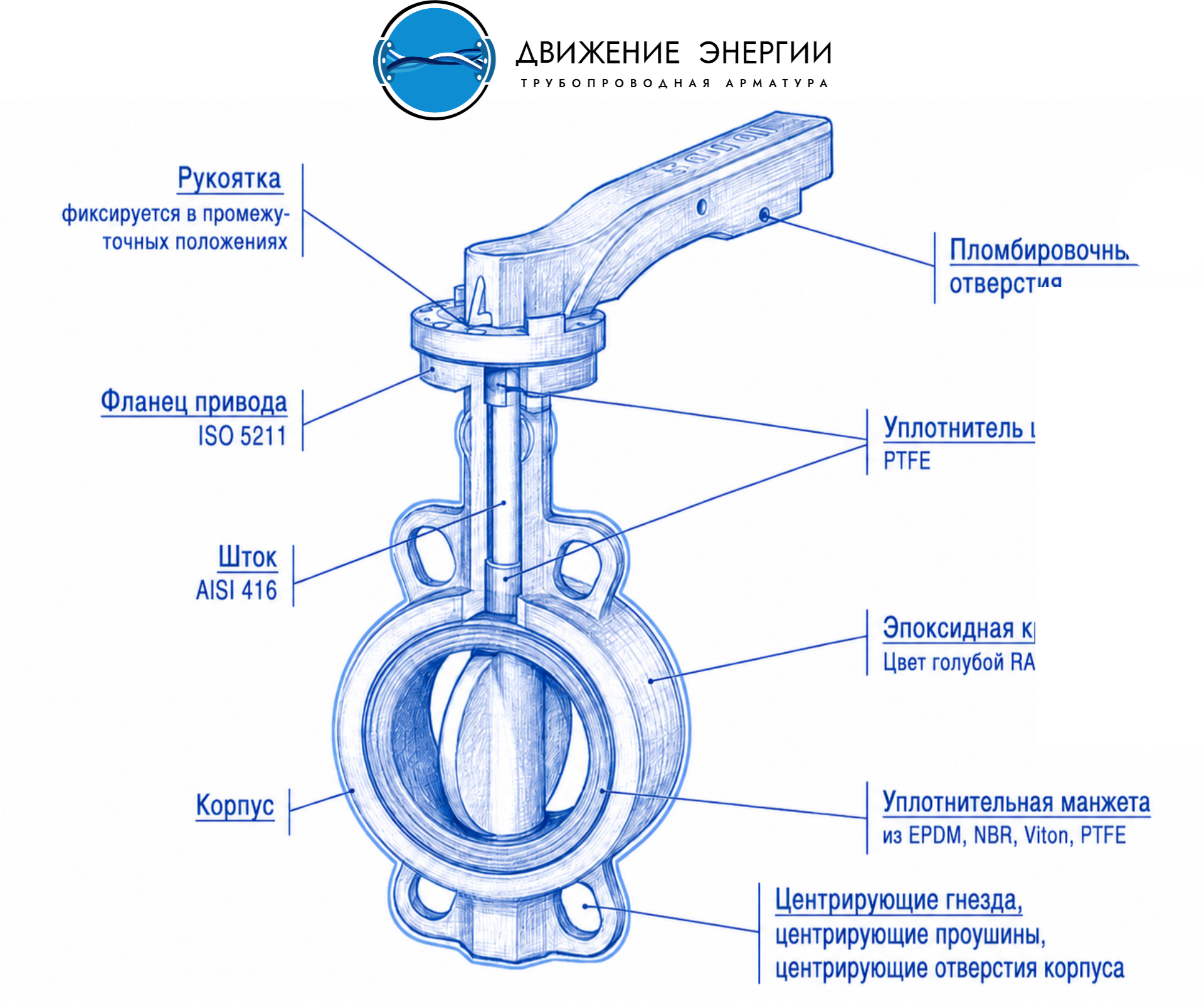

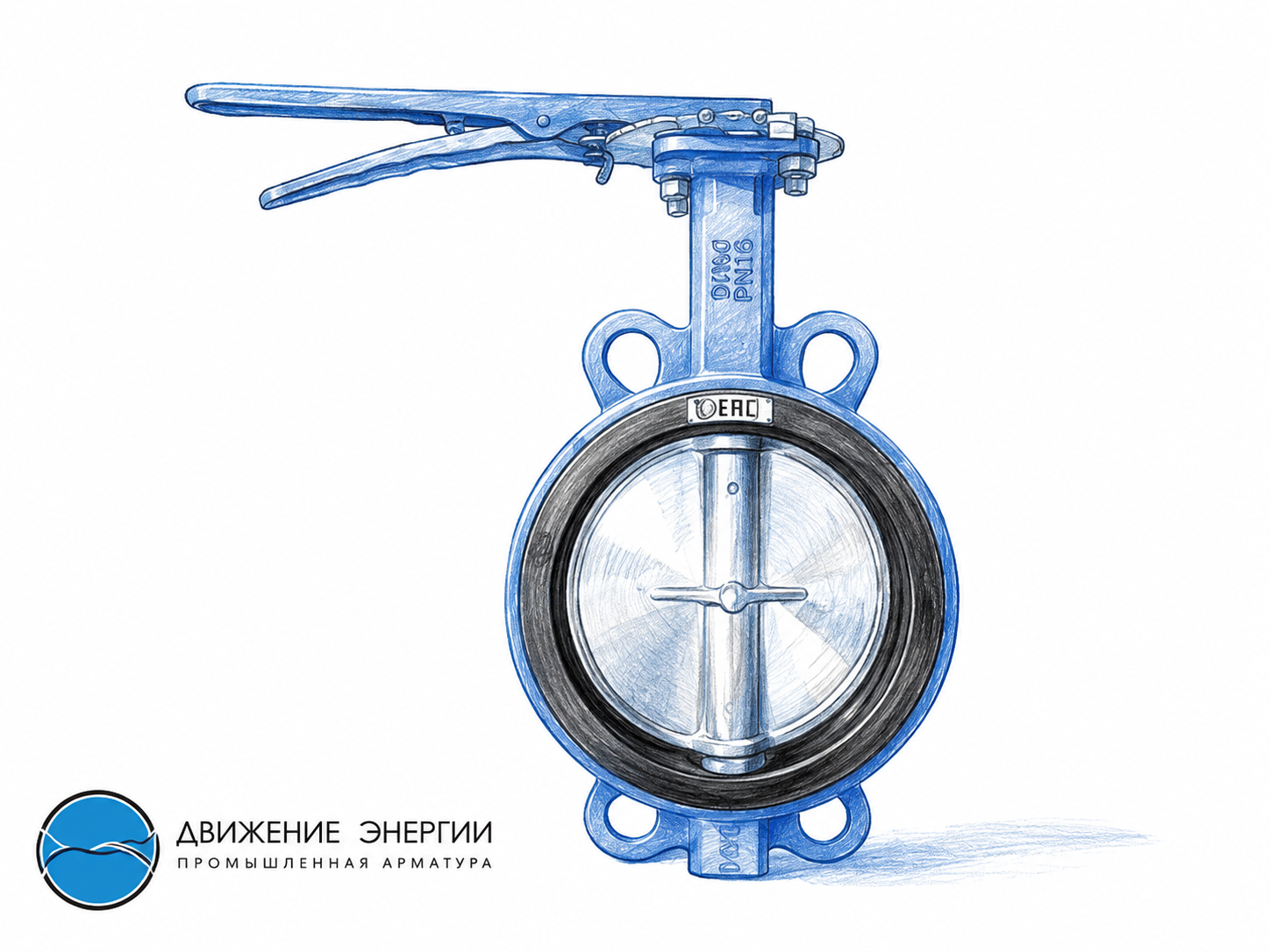

На корпусе межфланцевого дискового затвора часто можно увидеть четыре выступа с отверстиями. В обиходе их называют ушками, однако технически правильнее говорить центрирующие проушины, центрирующие гнезда или центрирующие отверстия корпуса.

Они нужны не для красоты и не являются дополнительными фланцами. Основная задача четырех ушек — помочь правильно установить затвор между ответными фланцами трубопровода.

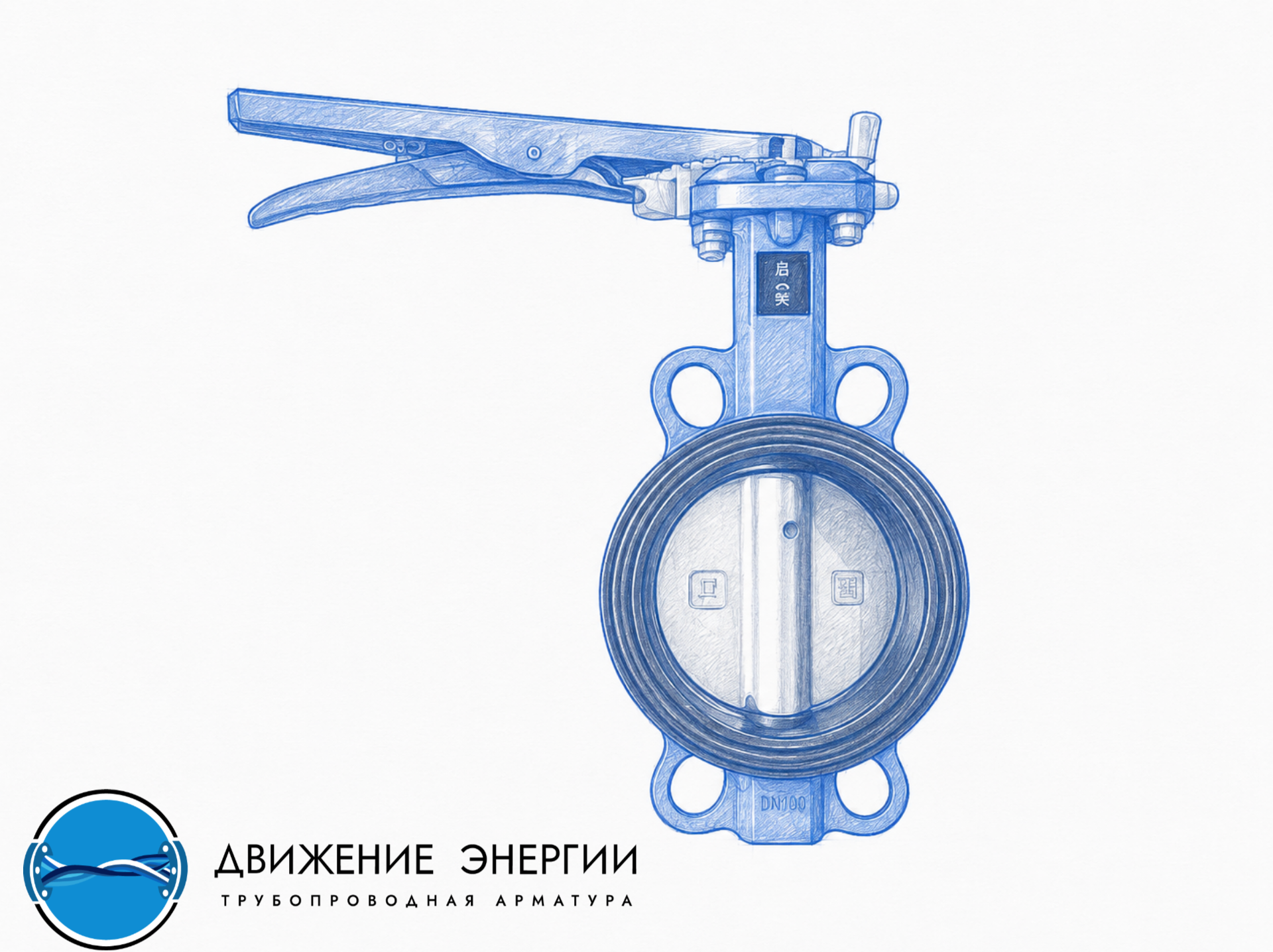

Для чего нужны ушки на дисковом затворе

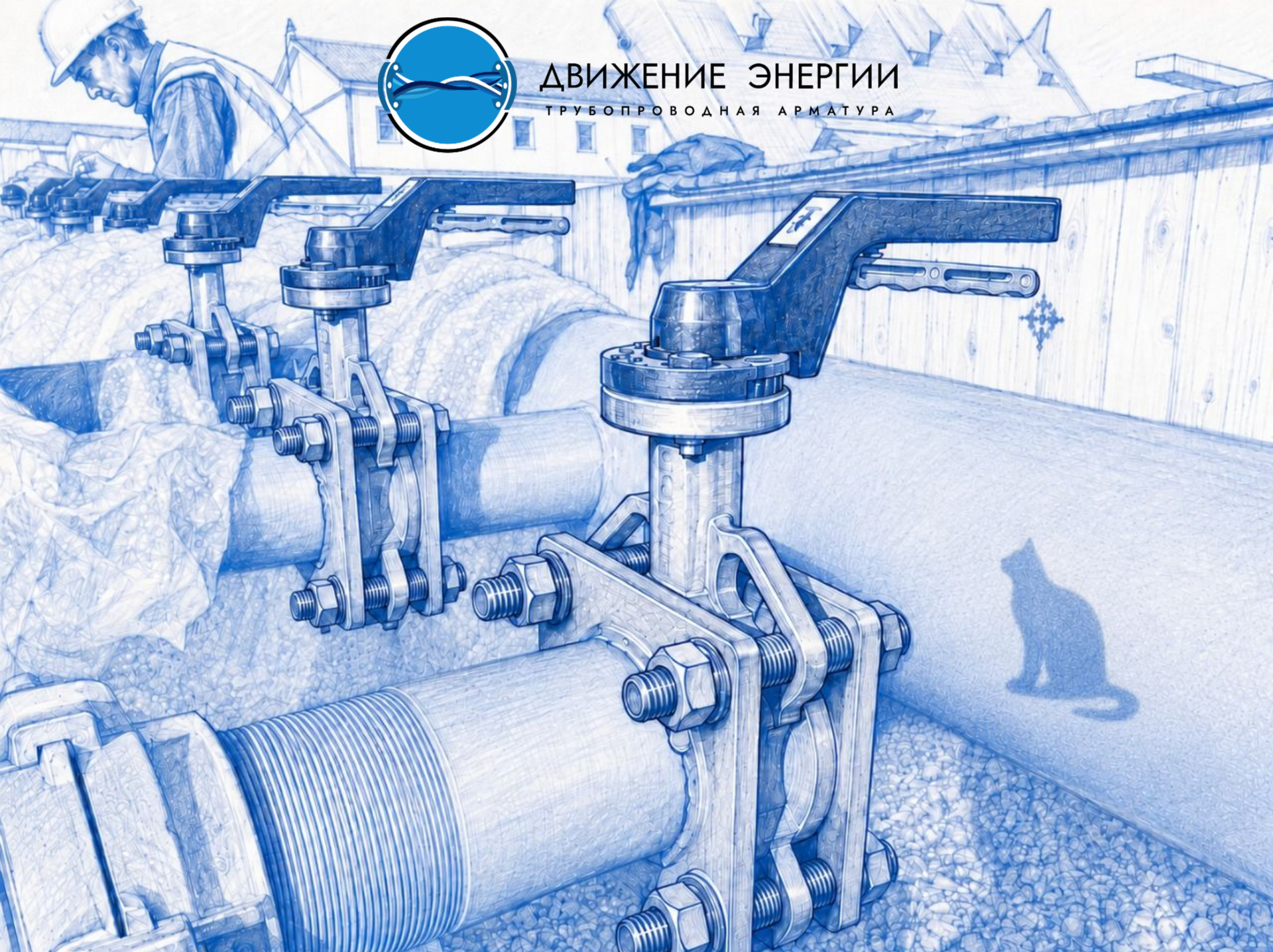

Межфланцевый дисковый затвор устанавливается между двумя фланцами и зажимается шпильками или болтами. При монтаже важно, чтобы ось затвора точно совпала с осью трубопровода.

Четыре проушины выполняют несколько функций.

1. Центрируют затвор между фланцами

Через отверстия в ушках проходят отдельные шпильки или болты фланцевого соединения. Они помогают расположить корпус затвора относительно болтовой окружности фланцев и удержать его в правильном положении.

Производители арматуры прямо указывают, что расположенные на корпусе центрирующие отверстия упрощают монтаж и центрирование затвора между фланцами.

2. Удерживают корпус во время монтажа

До окончательной затяжки крепежа затвор может смещаться под собственным весом. Особенно это заметно при установке изделий больших диаметров.

Нижние шпильки или болты можно предварительно установить во фланцы, после чего аккуратно поместить между ними затвор. Проушины помогают удерживать корпус, пока монтажник устанавливает оставшийся крепеж.

3. Предотвращают боковое смещение

Если корпус установлен со смещением, диск при открытии может задевать внутреннюю поверхность трубы или ответного фланца. Это способно привести к:

1. повреждению кромки диска;
2. износу или деформации уплотнения;
3. увеличению момента управления;
4. неполному открытию затвора;
5. нарушению герметичности.

Поэтому перед окончательной затяжкой необходимо проверить соосность трубопровода, фланцев и самого затвора, а также убедиться, что диск свободно открывается и не касается соседних элементов. В инструкциях производителей отдельно указывается необходимость выровнять ответные фланцы и проверить отсутствие контакта диска с трубой или фланцами.

4. Снижают вероятность поворота корпуса

Симметрично расположенные проушины ограничивают не только вертикальное и горизонтальное смещение, но и поворот корпуса относительно оси трубопровода.

Это особенно важно для затворов с рукояткой, редуктором, пневматическим или электрическим приводом: неправильное положение корпуса может создавать дополнительные нагрузки на привод и шток.

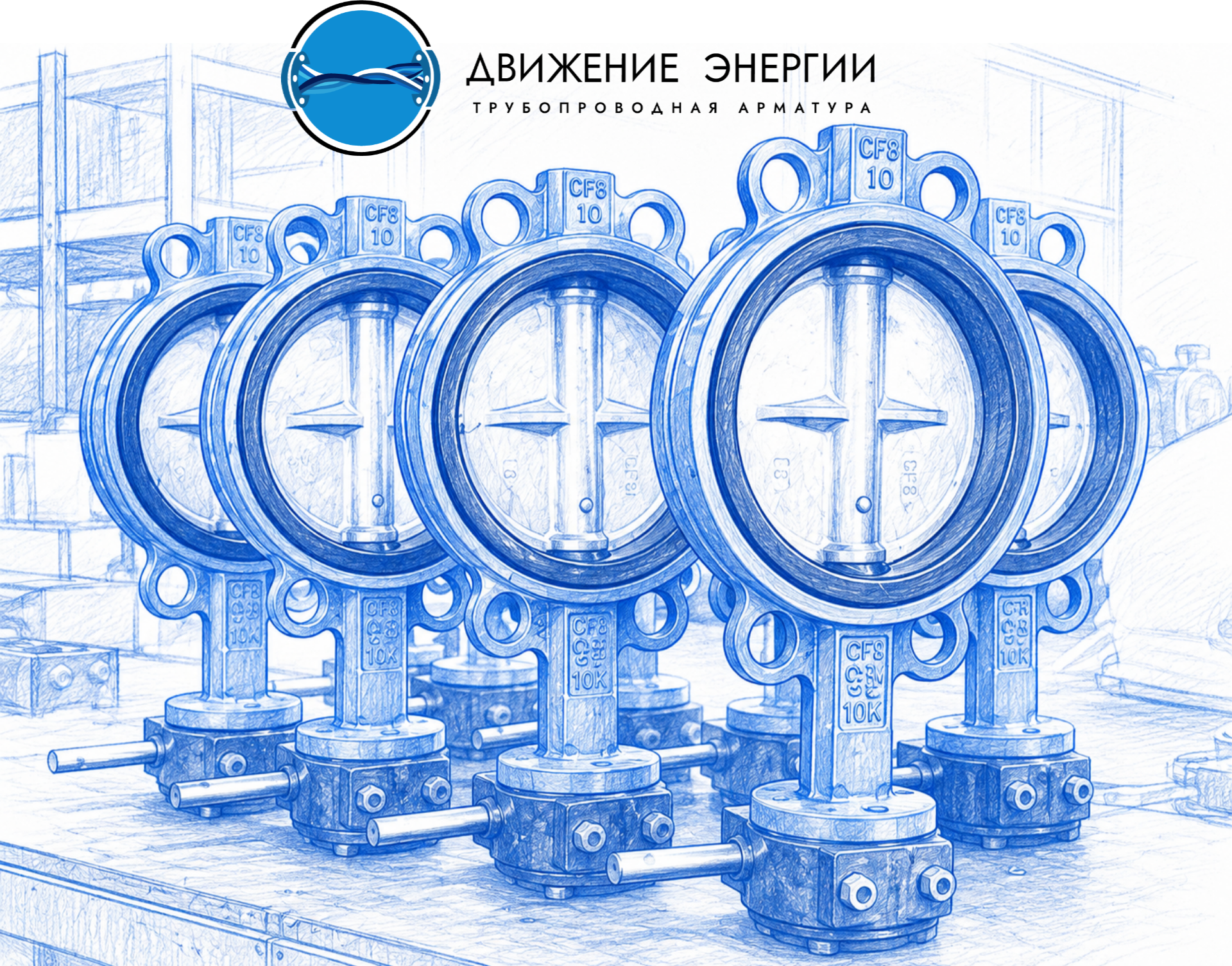

Почему ушек именно четыре

Четыре точки центрирования позволяют устойчиво зафиксировать корпус относительно фланцев сразу в нескольких направлениях. Такое расположение:

1. обеспечивает более стабильное центрирование;
2. не дает затвору заметно смещаться вверх, вниз или в стороны;
3. упрощает установку оставшихся шпилек;
4. сохраняет компактность межфланцевого корпуса.

Количество и форма проушин зависят от конструкции конкретного затвора. Встречаются модели с двумя или четырьмя центрирующими элементами, а также исполнения с большим количеством полноценных резьбовых проушин. Поэтому наличие четырех ушек не является обязательным признаком всех дисковых затворов.

Держат ли четыре ушка давление в трубопроводе

У межфланцевого затвора основное усилие соединения создают фланцы и проходящие между ними шпильки или болты. Корпус затвора зажимается между фланцами, а ушки прежде всего помогают правильно его расположить.

Поэтому обычные центрирующие проушины нельзя рассматривать как самостоятельное крепление затвора к трубопроводу. Также за них нельзя поднимать изделие, если возможность строповки за эти элементы прямо не предусмотрена изготовителем.

Можно ли установить затвор без использования ушек

Если центрирующие отверстия предусмотрены конструкцией, их следует использовать в соответствии с инструкцией изготовителя. Монтаж «на глаз» увеличивает риск смещения корпуса.

При установке рекомендуется соблюдать следующий порядок:

1. Проверить соответствие DN и PN затвора ответным фланцам.
2. Убедиться, что фланцы параллельны и соосны.
3. Немного прикрыть диск, чтобы его кромка находилась внутри корпуса.
4. Установить несколько нижних шпилек для поддержки затвора.
5. Разместить корпус между фланцами и отцентрировать его по проушинам.
6. Установить оставшийся крепеж.
7. Предварительно затянуть крепеж без перекоса.
8. Полностью открыть диск и проверить отсутствие контакта с трубой.
9. Затянуть крепеж равномерно, крест-накрест.

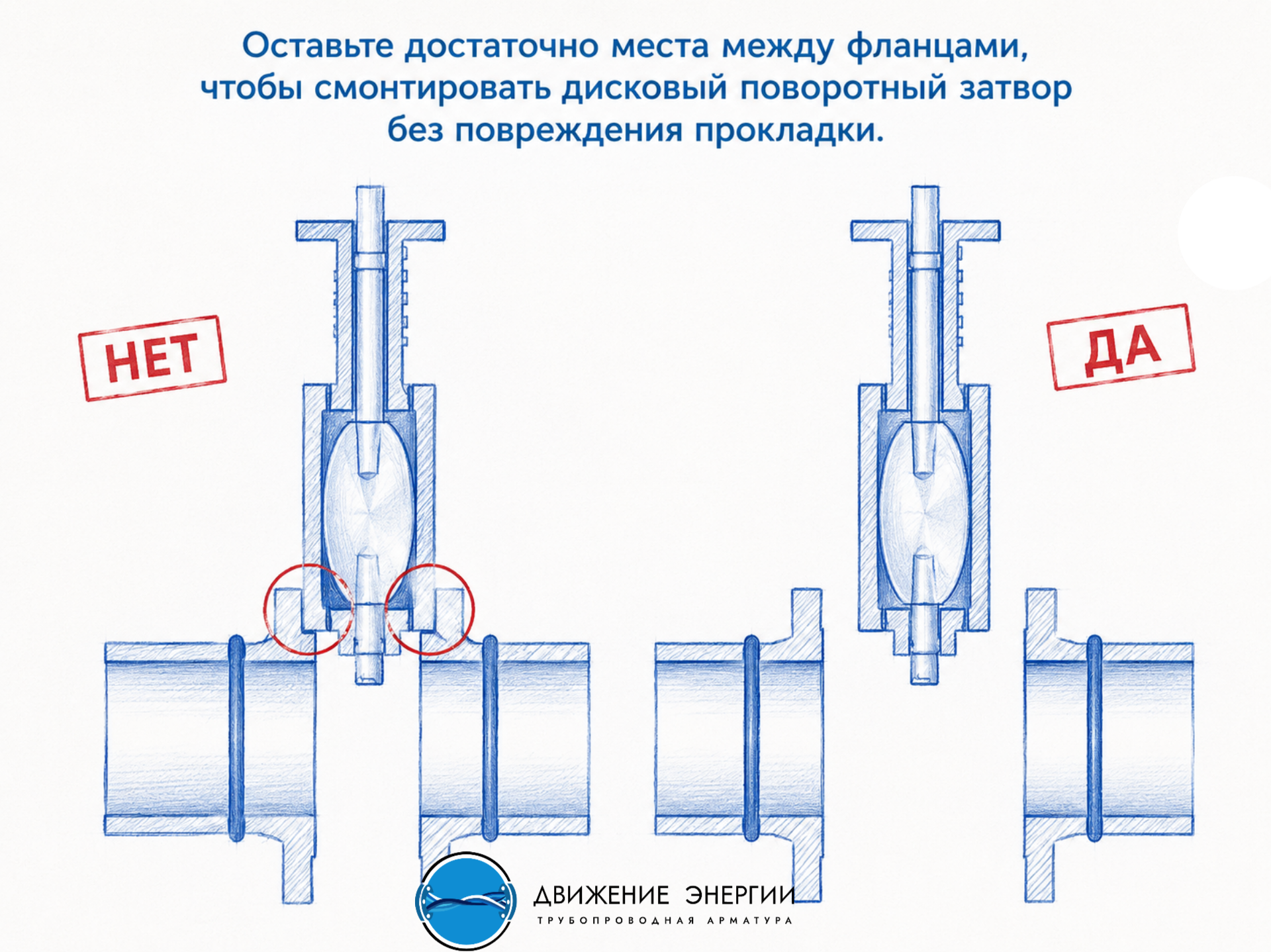

Фланцы нельзя стягивать затвором, если между ними имеется значительный перекос или недостаточное расстояние. Сначала необходимо правильно выставить трубопровод, а уже затем устанавливать арматуру.

Влияет ли количество ушек на рабочее давление

Само по себе количество центрирующих ушек не определяет допустимое давление затвора. Рабочие характеристики зависят от:

1. конструкции корпуса;
2. материала корпуса и диска;
3. типа уплотнения;
4. номинального давления PN;
5. условного диаметра DN;
6. температуры и свойств рабочей среды;
7. исполнения фланцевого соединения.

Например, одинаковые внешне затворы с четырьмя ушками могут иметь номинальное давление PN10 или PN16. Поэтому параметры необходимо определять по маркировке, паспорту и технической документации, а не только по форме корпуса.

Главное

Четыре ушка на межфланцевом дисковом затворе — это преимущественно центрирующие элементы. Они помогают:

1. совместить ось затвора с осью трубопровода;
2. удержать корпус во время установки;
3. исключить боковое смещение и поворот;
4. правильно расположить затвор относительно фланцевых болтов;
5. снизить риск контакта диска с трубой.

При этом четырехушковый межфланцевый затвор не следует автоматически считать затвором типа Lug. Перед подбором необходимо проверить конструкцию отверстий, способ крепления, совместимость с фланцами и возможность концевой установки.
