Фитинги для ПНД труб

Фитинги для ПНД труб

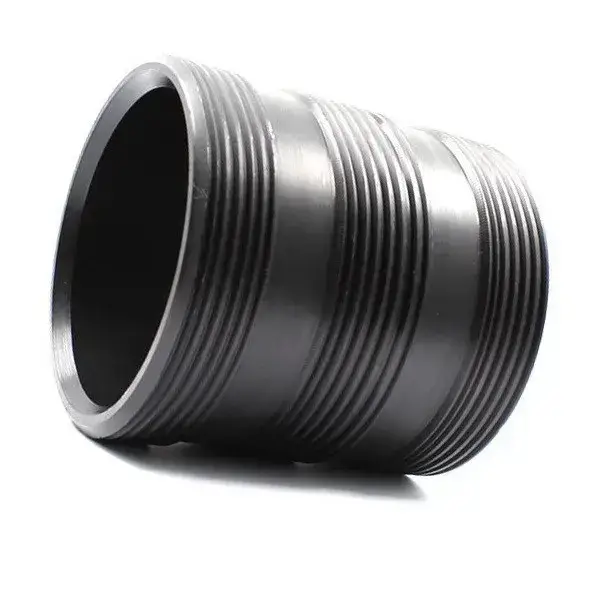

Фитинги для ПНД труб — соединительные детали полиэтиленового трубопровода: отводы, тройники, крестовины, переходы, заглушки, муфты, втулки, седелки. Все детали изготовлены из полиэтилена ПЭ100 и подбираются под диаметр трубы и серию SDR. По способу изготовления фитинги бывают литыми (с гладкими концами — спиготами), сварными сегментными (для больших диаметров и нестандартных углов) и электросварными (со встроенным нагревателем).

Что представлено в каталоге

В каталоге более 6 500 позиций: наружный диаметр 20–1600 мм; условное давление Ру 10, 16 кгс/см².

SDR и давление трубы

SDR — отношение наружного диаметра трубы к толщине стенки: чем меньше SDR, тем толще стенка и выше допустимое давление. Для полиэтилена ПЭ100 используют соотношение: SDR 17 — PN 10, SDR 13,6 — PN 12,5, SDR 11 — PN 16, SDR 9 — PN 20 (давление в кгс/см²). Маркировка «ПЭ100» показывает класс прочности материала. Размер в названии — наружный диаметр в миллиметрах.

Способы соединения

• Сварка встык нагретым инструментом — для труб и литых фитингов с гладкими концами (спиготами).
• Электромуфтовая (электрофузионная) сварка — фитинги со встроенным нагревательным элементом подключаются к сварочному аппарату.

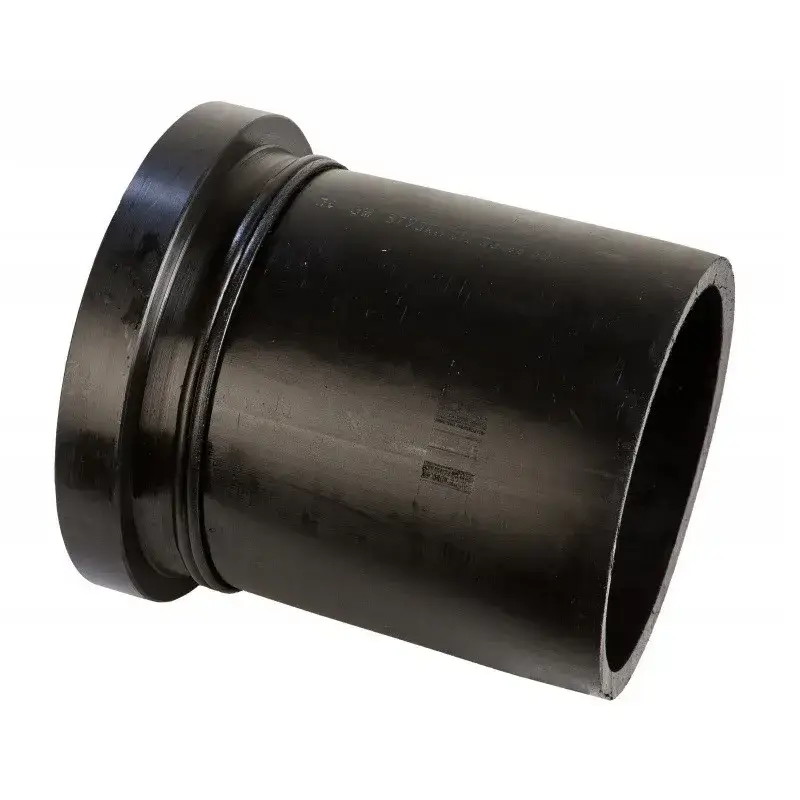

• Фланцевое соединение — полиэтиленовая втулка под фланец и стальной фланец под втулку ПНД; так ПНД-трубопровод подключают к арматуре.

Как подобрать фитинги

1. Определите наружный диаметр и SDR трубы: у фитинга они должны совпадать (SDR фитинга не ниже SDR трубы).
2. Выберите способ соединения: сварка встык, электромуфта или фланцевое соединение.
3. Определите тип детали: отвод, тройник, переход, муфта, седелка и т. д.
4. Для подключения арматуры закажите втулку под фланец и стальной фланец.

Смотрите также: трубы ПНД, фланцы под втулку ПНД, задвижки.

Купить фитинги для ПНД труб в Екатеринбурге

Компания «Движение Энергии» (ООО «ДЭ-групп», бренд DE-ARM) — поставщик трубопроводной арматуры и деталей трубопроводов. Отгружаем со склада в Екатеринбурге (ул. Белинского, 41), нестандартные изделия изготавливаем по чертежам. Поставка сопровождается сопроводительными документами и сертификатами (сертификаты), доставка — по Екатеринбургу, Свердловской области и другим городам России (доставка и оплата); при крупных закупках предоставляем скидки. Для расчёта оставьте заявку на сайте, позвоните по телефону 8 (343) 286-19-24 или напишите на zakaz@de-arm.ru.

Частые вопросы

Как подобрать фитинг к трубе ПНД?

По наружному диаметру и серии SDR трубы: размер в названии фитинга (например, 160 мм, SDR 11) должен совпадать с трубой. Фитинг можно брать с тем же или более толстым SDR, но не тоньше стенки трубы.

Чем электросварные фитинги отличаются от литых?

Электросварные фитинги имеют встроенную нагревательную спираль и соединяются с трубой электромуфтовой сваркой при помощи сварочного аппарата — подходят для стеснённых условий. Литые фитинги с гладкими концами сваривают с трубой встык нагретым инструментом.

Поставляются ли фитинги для ПНД труб с сертификатами?

Да, поставка сопровождается сопроводительными документами и сертификатами; копии доступны на странице «Сертификаты».
