Задвижка клиновая 30с15нж относится к числу наиболее востребованных видов трубопроводной арматуры, применяемой на объектах нефтегазовой, энергетической, химической промышленности, а также в системах водоснабжения и теплоснабжения. Благодаря высокой надежности, устойчивости к температурным нагрузкам и хорошей герметичности данная модель широко используется в промышленных трубопроводах различного назначения.

Что представляет собой задвижка 30с15нж?

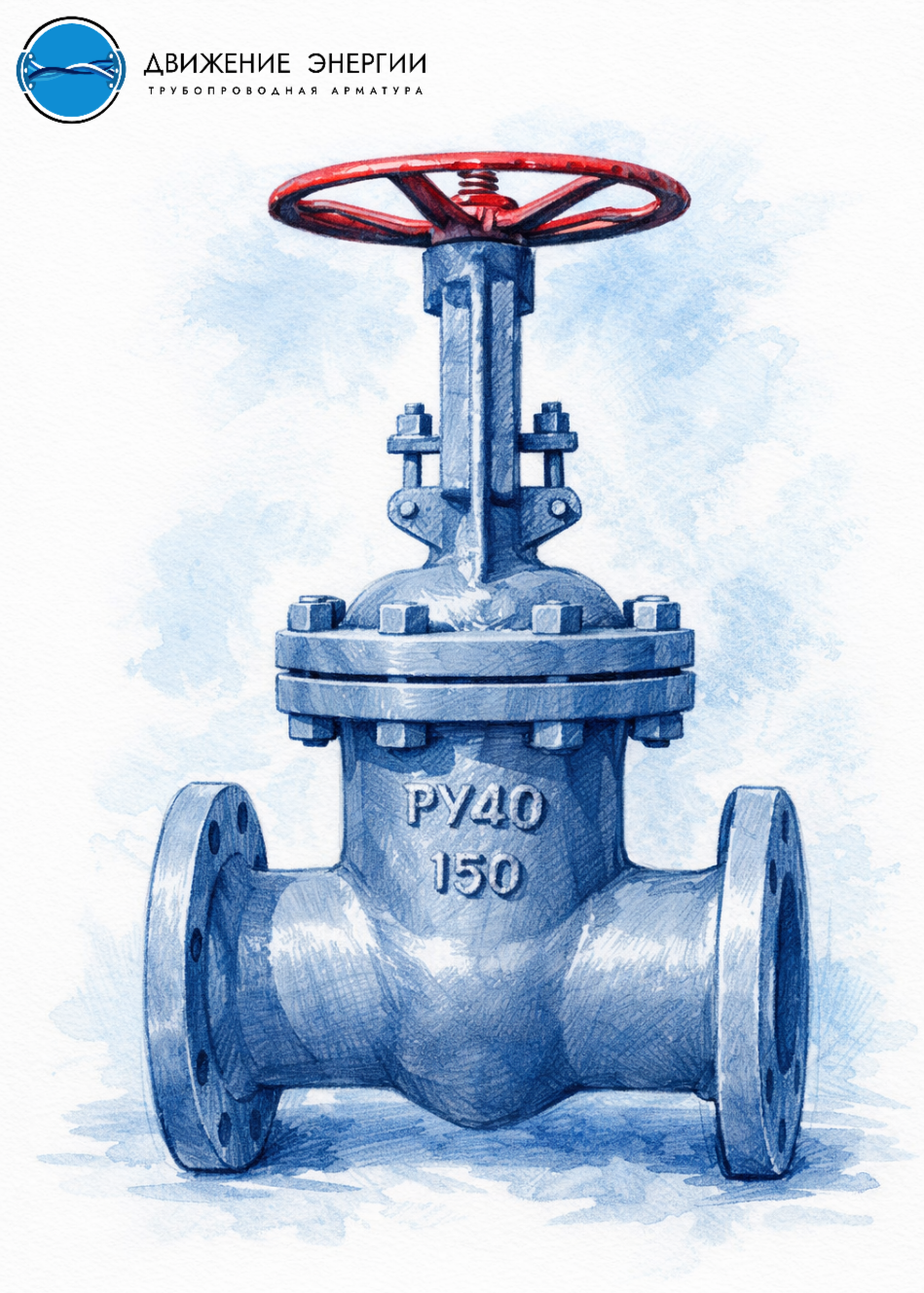

30с15нж — это стальная клиновая фланцевая задвижка с ручным управлением, предназначенная для полного перекрытия потока рабочей среды. В качестве запорного элемента используется клин, который перемещается перпендикулярно направлению движения среды, обеспечивая надежное и герметичное закрытие трубопровода.

Корпус изделия изготовлен из углеродистой стали, а уплотнительные поверхности имеют наплавку из коррозионно-стойкой стали 20Х13, что значительно увеличивает срок службы оборудования и повышает устойчивость к износу.

Пример: Задвижка клиновая фланцевая стальная 30с15нж Ду100 Ру40

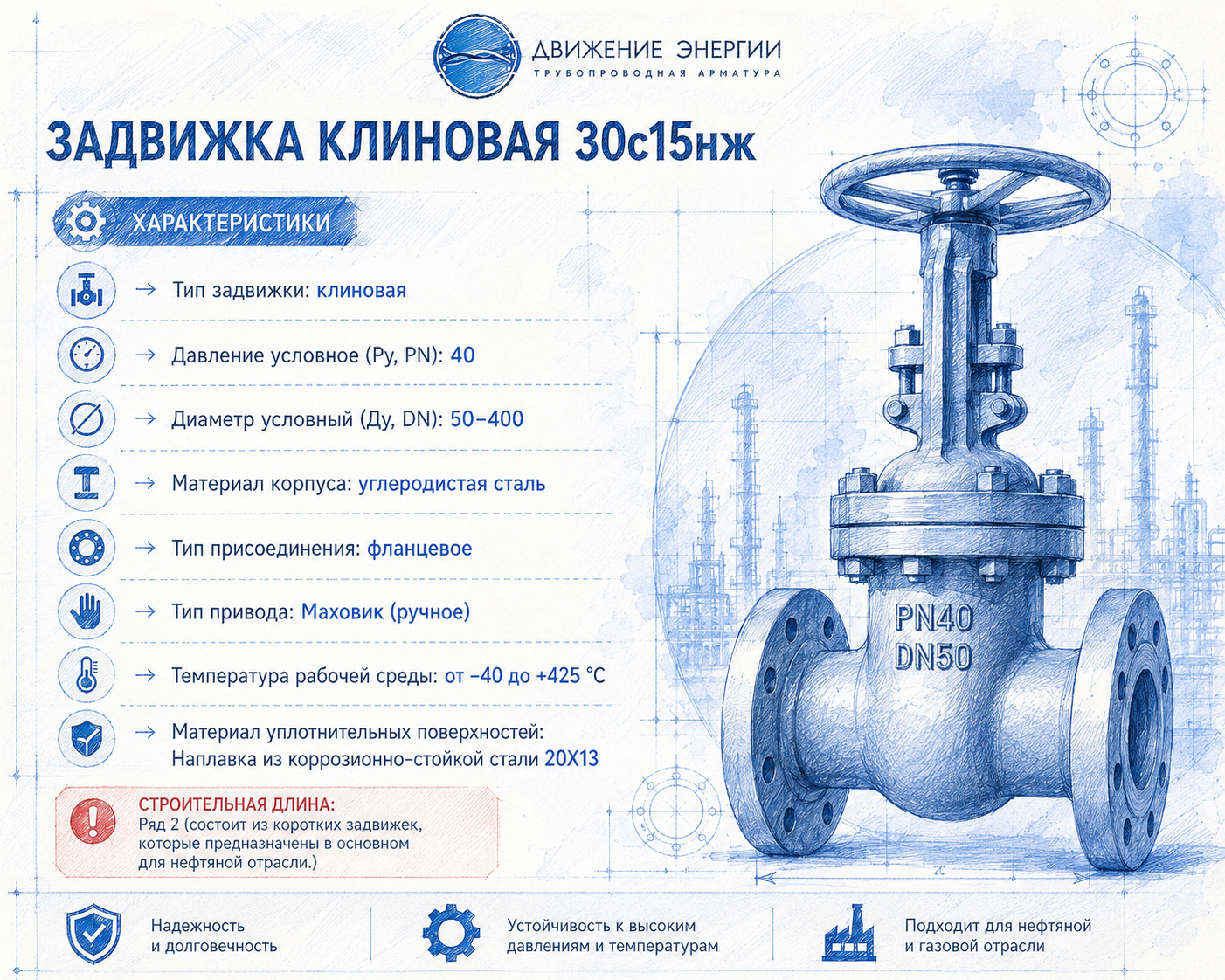

Технические характеристики задвижки 30с15нж

Такие характеристики позволяют эксплуатировать оборудование в сложных условиях при высоком давлении и повышенных температурах.

Строительная длина Ряд 1

Задвижки Ряд 1 представляют собой продукцию китайского производства, ориентированную на применение в менее сложных и неопасных системах. Такие изделия используются преимущественно в эконом‑сегменте, включая объекты ЖКХ, коммунальные сети и инженерные коммуникации с невысокими требованиями к надежности и рабочим нагрузкам.

Строительная длина Ряд 2 .

Одной из особенностей задвижек 30с15нж является исполнение со строительной длиной Ряд 2. Это укороченные модели, которые особенно востребованы на предприятиях нефтегазовой промышленности, где важно максимально эффективно использовать пространство трубопроводной системы.

Основные размеры

-Ду 80 мм — L = 283 мм;

-Ду 100 мм — L = 305 мм;

-Ду 150 мм — L = 403 мм.

Компактные габариты позволяют упростить монтаж и сократить занимаемое пространство без потери эксплуатационных характеристик.

Принцип работы

Задвижка клиновая 30с15нж работает по классическому принципу запорной арматуры.

При вращении маховика шпиндель перемещает клин вверх или вниз. В открытом положении проходное сечение трубопровода полностью освобождается, а в закрытом клин плотно прижимается к седлам корпуса, обеспечивая высокую герметичность.

Подобная конструкция отличается:

-Минимальным гидравлическим сопротивлением;

-Высокой надежностью;

-Устойчивостью к перепадам давления;

-Долговечностью;

-Возможностью эксплуатации при высоких температурах.

Где применяется задвижка 30с15нж?

Благодаря своим характеристикам данная модель используется на объектах различных отраслей промышленности.

Нефтегазовая отрасль

Задвижки устанавливаются на трубопроводах, транспортирующих нефть, нефтепродукты и природный газ. Компактное исполнение Ряд 2 особенно востребовано на нефтеперерабатывающих предприятиях и магистральных трубопроводах.

Энергетика

Оборудование применяется на:

-ТЭЦ;

-ГРЭС;

-Котельных;

-Атомных электростанциях.

Задвижка способна работать с паром и горячей водой при повышенных температурах и давлении.

ЖКХ

30с15нж используется в системах:

-Водоснабжения;

-Теплоснабжения;

-Тепловых сетей;

-Коммунальной инфраструктуры.

Химическая промышленность

Высокая стойкость уплотнительных поверхностей позволяет использовать арматуру при транспортировке различных химических растворов и технологических сред.

Какие рабочие среды допускаются?

Задвижка 30с15нж может применяться для перекрытия потока:

-Воды;

-Пара;

-Нефти;

-Природного газа;

-Нефтепродуктов;

-Неагрессивных химических сред;

-Технологических жидкостей.

Преимущества задвижки 30с15нж

Популярность данной модели объясняется рядом существенных достоинств:

1) Высокая герметичность

Клиновая конструкция обеспечивает надежное перекрытие потока и минимальные утечки.

2) Устойчивость к коррозии

Наплавка из стали 20Х13 значительно повышает ресурс уплотнительных поверхностей и защищает их от износа.

3) Работа при высоких температурах

Оборудование сохраняет работоспособность в диапазоне от -40 до +425 °С.

4) Простота обслуживания

Конструкция задвижки хорошо зарекомендовала себя с точки зрения ремонтопригодности и удобства эксплуатации.

5) Надежность при высоком давлении

Исполнение Ру40 позволяет использовать оборудование на ответственных производственных объектах.

6) Компактные размеры

Укороченная строительная длина Ряд 2 дает возможность устанавливать арматуру в ограниченном пространстве.

7) Соответствие требованиям промышленной безопасности

Задвижки успешно применяются на объектах с повышенными требованиями к надежности оборудования.

Рекомендации специалистов ДЭ-ГРУПП

Если рабочая среда содержит механические примеси или грубые частицы, перед задвижкой рекомендуется устанавливать фильтр.

Это позволит:

-Защитить запорный механизм от загрязнений;

-Увеличить срок службы оборудования;

-Сократить затраты на обслуживание;

-Снизить вероятность аварийных ситуаций;

-Обеспечить стабильную работу трубопроводной системы.

Задвижка клиновая 30с15нж представляет собой надежное и проверенное решение для трубопроводов, работающих при высоком давлении и температуре. Благодаря прочному стальному корпусу, коррозионно-стойким уплотнительным поверхностям и компактному исполнению Ряд 2, данная модель широко применяется в нефтегазовой, энергетической, химической промышленности и коммунальном хозяйстве.

Высокая герметичность, длительный срок службы и простота эксплуатации делают задвижку 30с15нж одним из наиболее универсальных и востребованных видов промышленной трубопроводной арматуры.
