При выборе шарового крана на его корпусе можно увидеть маркировку, например: DN50 PN16 или Ду50 Ру16. У многих возникает закономерный вопрос: что означает PN16 на кране и можно ли использовать такой кран в моей системе?
В этой статье разберём маркировку простыми словами, покажем, чем PN16 отличается от PN10 и PN25, и объясним, как не ошибиться с выбором. Подходит для частных домов, квартир, котельных и небольших производств.
Что означает PN16 на шаровом кране
PN (Pressure Nominal) — это номинальное давление, на которое рассчитан шаровый кран в эталонных условиях (температура среды +20 °C).
Если на корпусе указано PN16, это означает, что изделие относится к 16-му классу давления и предназначено для работы при номинальном давлении 16 бар (1,6 МПа) при стандартной температуре.
ВАЖНО! PN — это не максимальное давление, до которого кран «выдержит», а расчётный класс. При повышении температуры среды допустимое рабочее давление снижается. Подробнее — в разделе [«Можно ли использовать кран PN16 при более высоком давлении»](#vishee-davlenie).

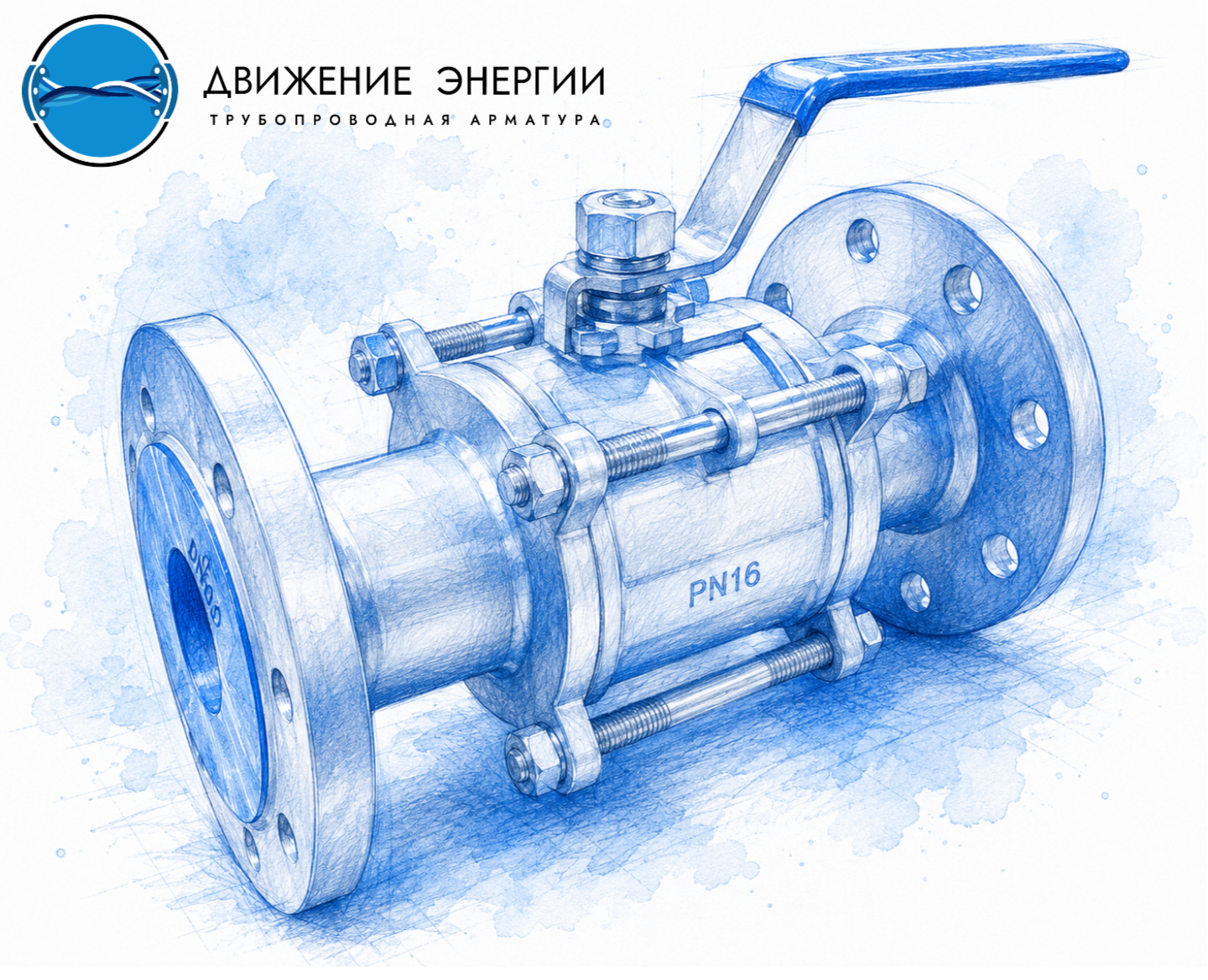

Пример: Кран шаровый нержавеющий фланцевый Ду 100

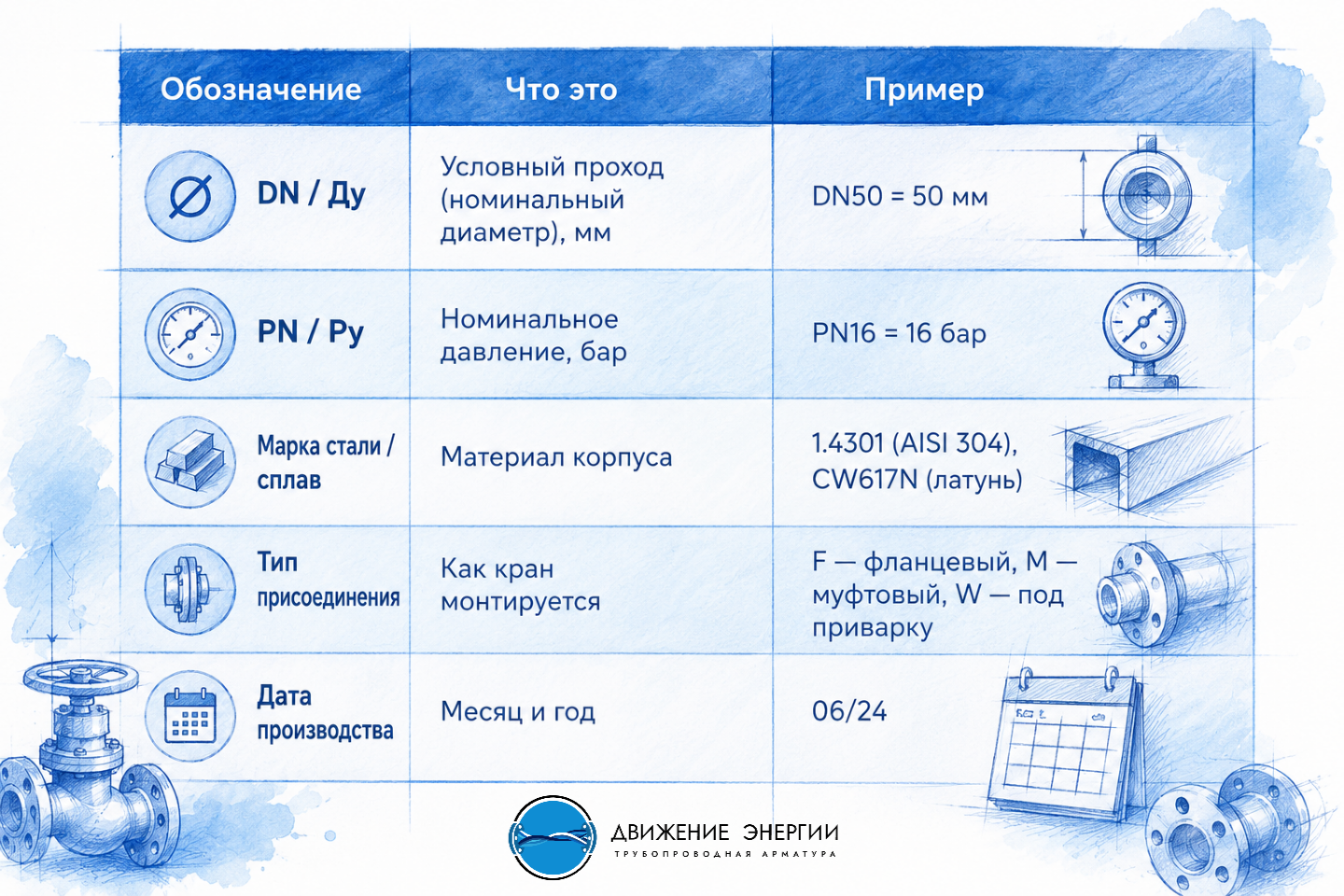

Шпаргалка: расшифровка маркировки
Типовая маркировка на корпусе шарового крана — это 3–4 обозначения. Краткая расшифровка:
Пример полной маркировки: DN50 PN16 1.4301 F — стальной фланцевый кран диаметром 50 мм на 16 бар.

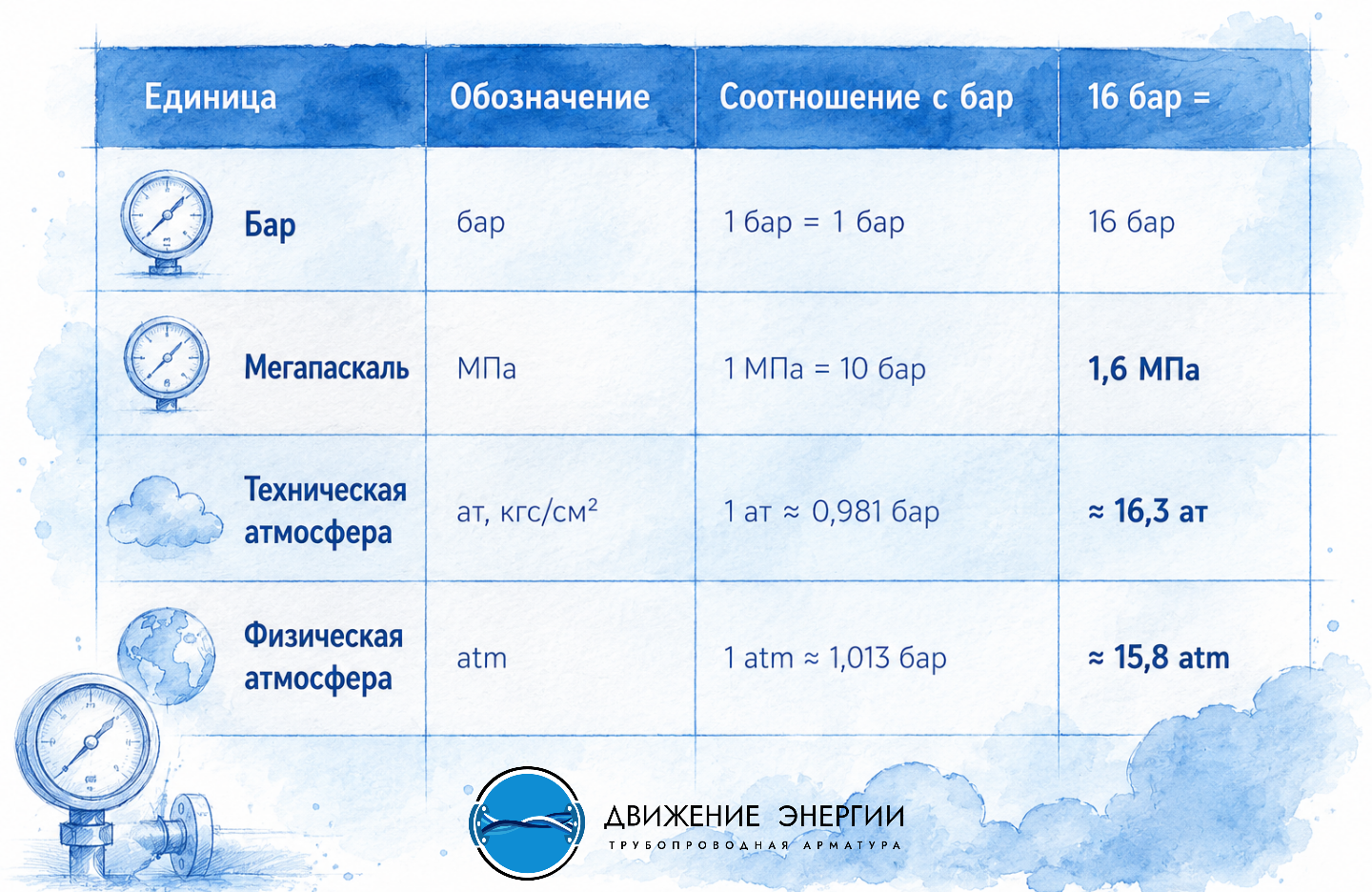

PN16 — это сколько атмосфер?
Один из самых частых вопросов. Здесь важно не запутаться в видах атмосфер:
В сантехнике «атмосферой» обычно называют техническую атмосферу (кгс/см²). С этой оговоркой:
PN16 ≈ 16,3 ат (кгс/см²) ≈ 16 бар = 1,6 МПа.
В технической документации производители используют бар или МПа — это и есть эталонная единица для маркировки PN.
Что означает DN50 рядом с PN16
На большинстве шаровых кранов рядом с PN указывается ещё один параметр — DN.

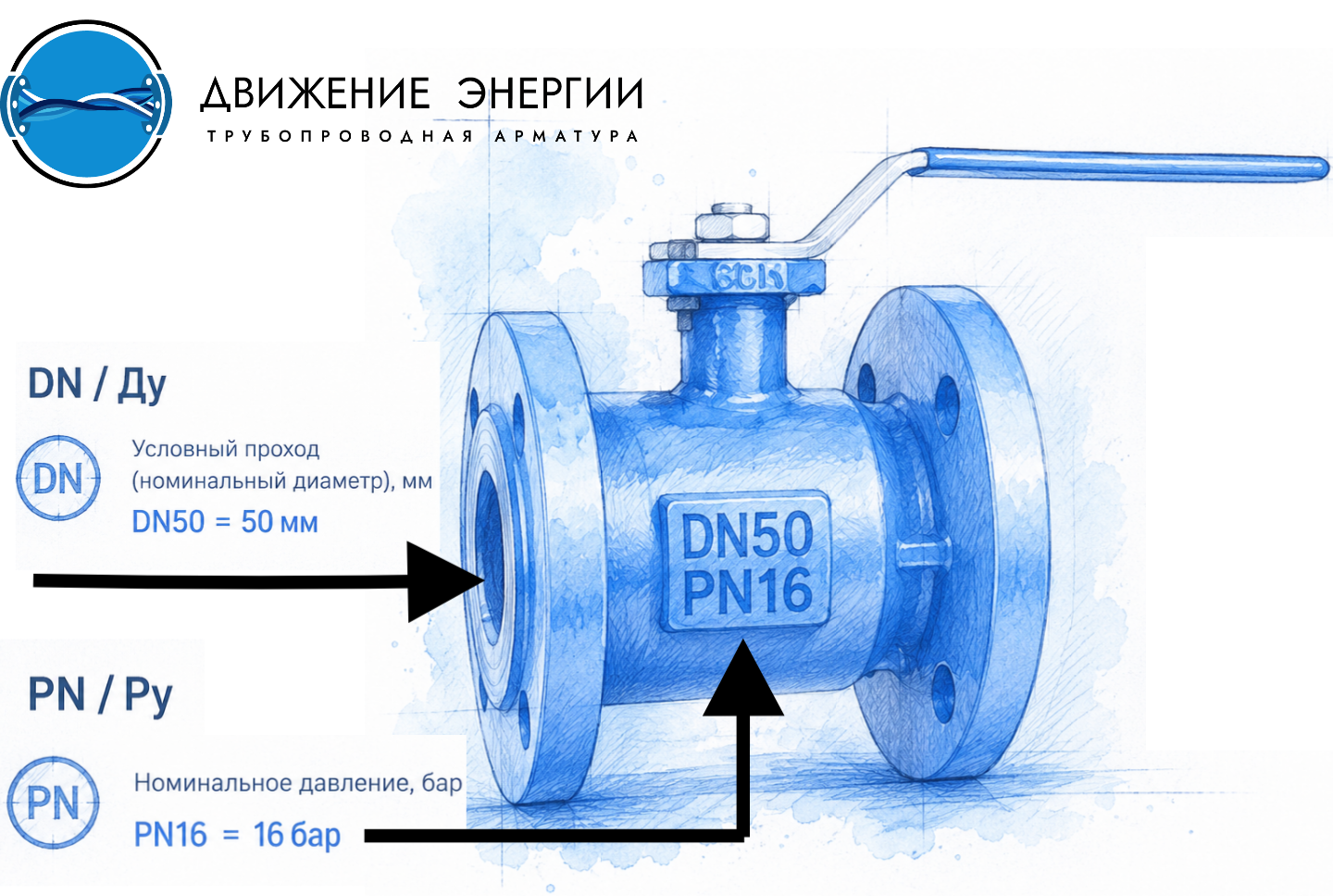

Маркировка DN50 PN16 означает:
- DN50 — условный проход (номинальный диаметр) 50 мм;
- PN16 — номинальное давление 16 бар.
В российской документации вместо DN используется обозначение Ду. Поэтому маркировка Ду50 Ру16 полностью соответствует DN50 PN16.
💡 DN50 — это не точный внутренний диаметр, а условный номинал, по которому подбирают присоединительные размеры (фланцы, муфты). Реальный внутренний диаметр обычно немного отличается и зависит от толщины стенки.

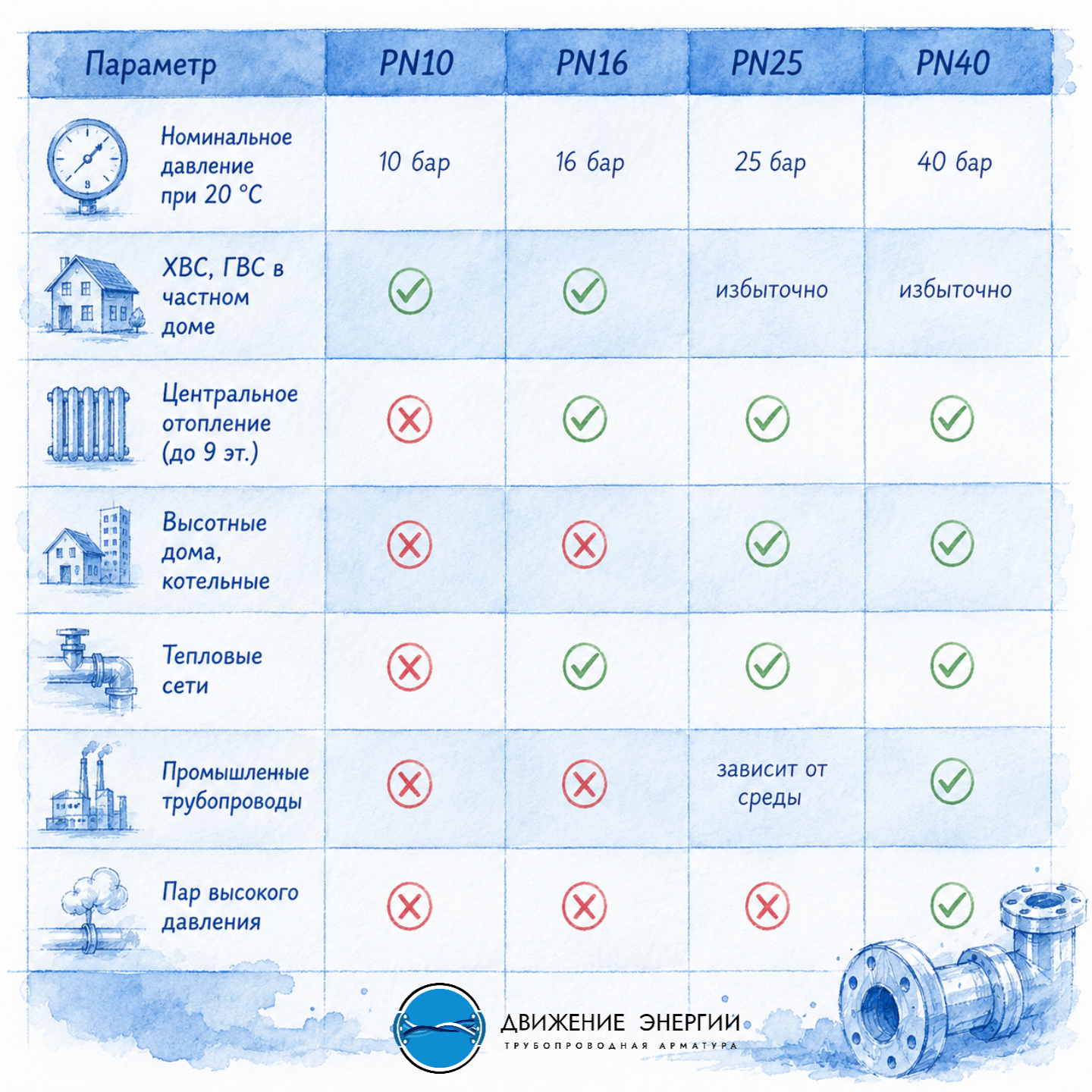

Сравнение PN10, PN16, PN25 и PN40
Один из самых частых вопросов покупателей — какой PN выбрать. Сравнение классов давления:
Правило простое: выбирайте краны с PN не ниже максимального рабочего давления в системе с запасом на гидроудары.
Где применяется шаровый кран PN16
Краны с маркировкой PN16 — это самый ходовой класс для бытовых и коммунальных систем.
Сферы применения:
- Холодное и горячее водоснабжение в жилых домах (до 9 этажей);
- Системы отопления с рабочим давлением до 6 атм в частном секторе и до 10 атм в многоэтажках;
- Тепловые сети и ИТП (индивидуальные тепловые пункты);
- Системы пожаротушения (спринклерные, дренчерные);
- Технологические трубопроводы на производствах с неагрессивными средами;
- Воздуховоды и системы вентиляции с нагнетанием.
Конкретная область применения зависит не только от давления, но и от:
- материала корпуса (латунь, углеродистая сталь, нержавейка, чугун);
- материала уплотнений (PTFE, EPDM, NBR, FKM);
- рабочей температуры;
- характеристик транспортируемой среды.
Если нужна помощь с подбором — посмотрите каталог шаровых кранов: https://de-arm.ru/zapornaya-armatura/krany-sharovye/

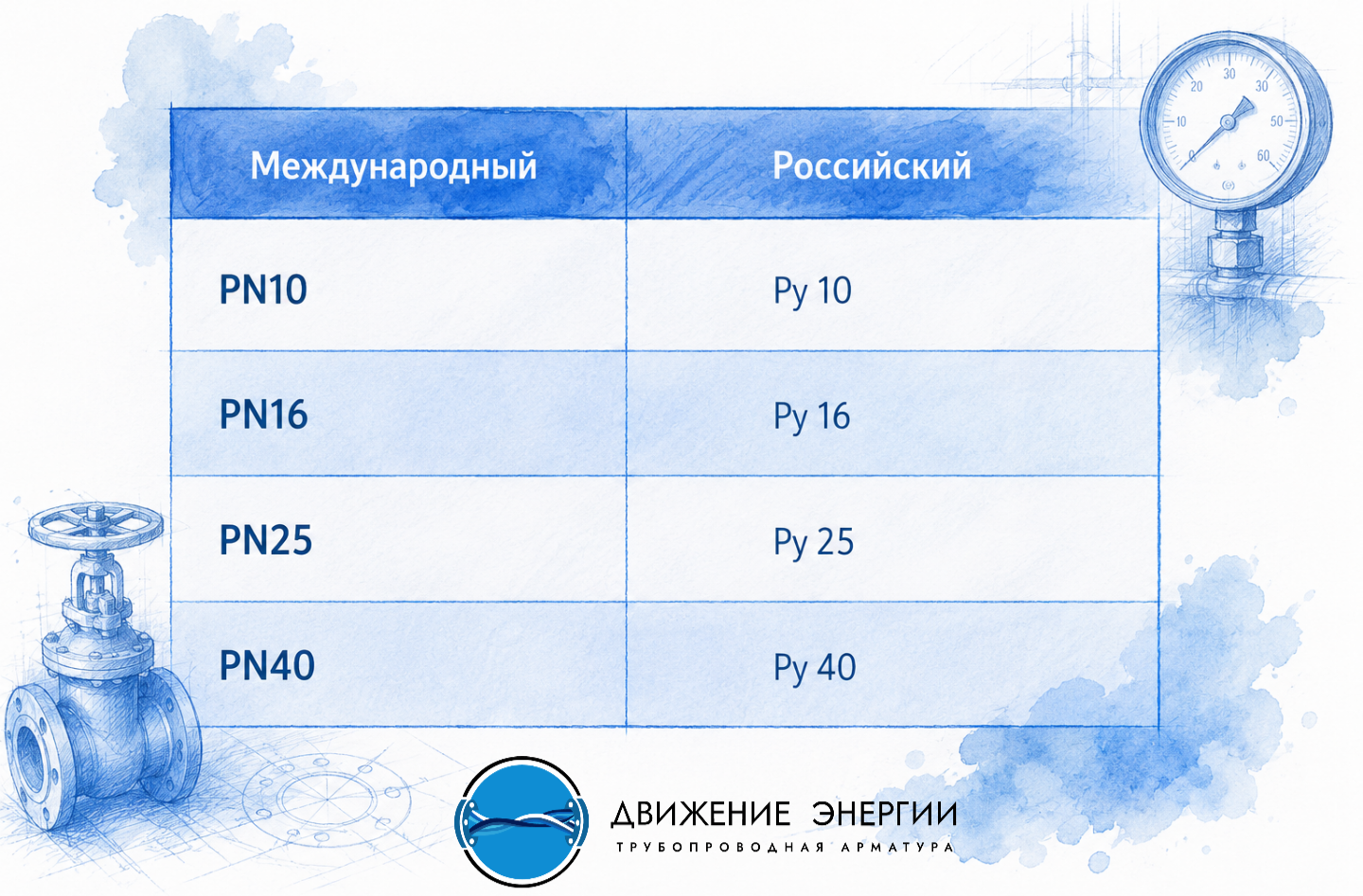

PN16 и Ру16 — это одно и то же?
Да, это одно и то же, просто в разных системах обозначений.
- PN (Pressure Nominal) — международное обозначение по ISO 7268 и ГОСТ 9544-2015.
- Ру — российское обозначение того же параметра, использовавшееся в старой редакции ГОСТ.
С 2015 года (введение ГОСТ 9544-2015) российская нормативная база полностью перешла на маркировку PN. Обозначение Ру встречается в старой документации, проектах и на складах.
Можно ли использовать кран PN16 при более высоком давлении?
Нет. Значение PN16 указывает на максимально допустимый класс рабочего давления при расчётных условиях (+20 °C). Работа при давлении выше номинала приводит к:
- повреждению корпуса, появлению трещин;
- нарушению герметичности уплотнений;
- разрыву шара или штока;
- в худшем случае — аварийной ситуации.

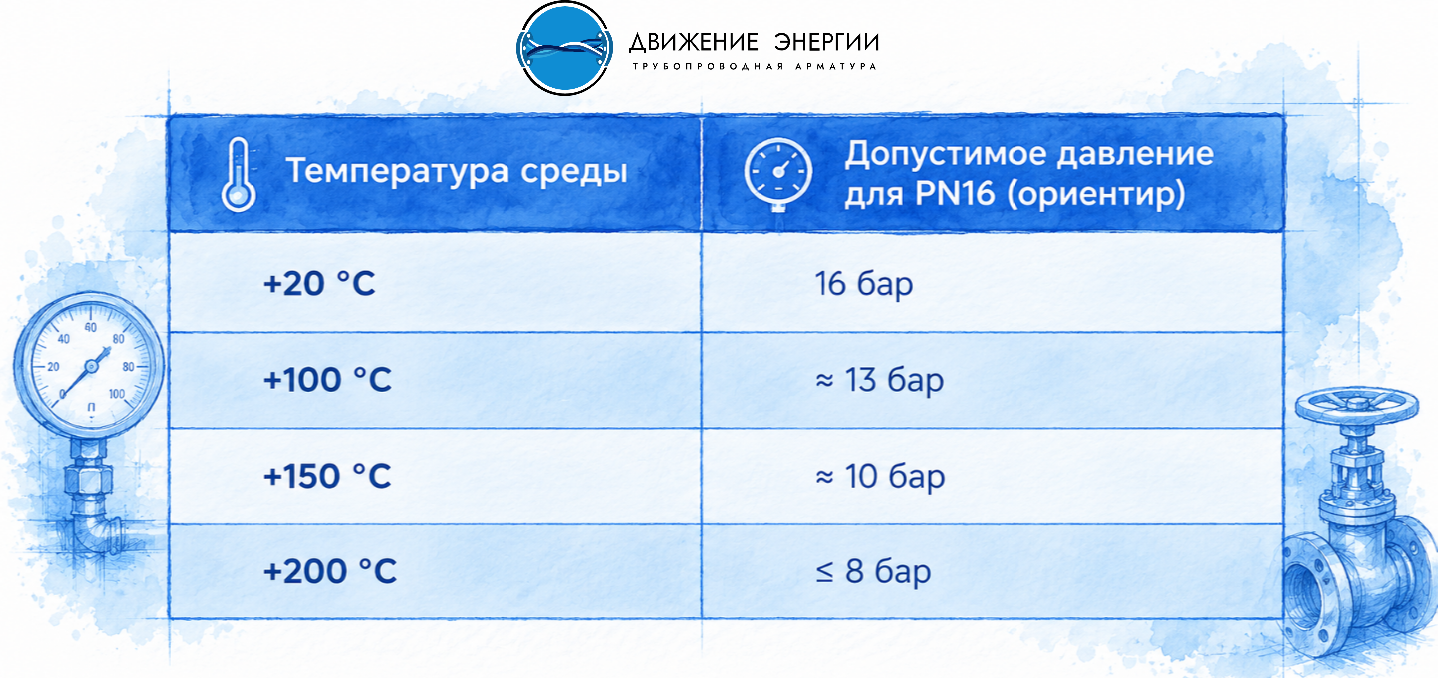

Влияние температуры
PN указывается для эталонной температуры 20 °C. При нагреве рабочей среды допустимое давление снижается, и это критически важно учитывать:
Точные значения зависят от материала корпуса и типа уплотнений — см. паспорт конкретного крана.
Вывод: при подборе крана всегда руководствуйтесь технической документацией производителя, а не только цифрой PN на корпусе.

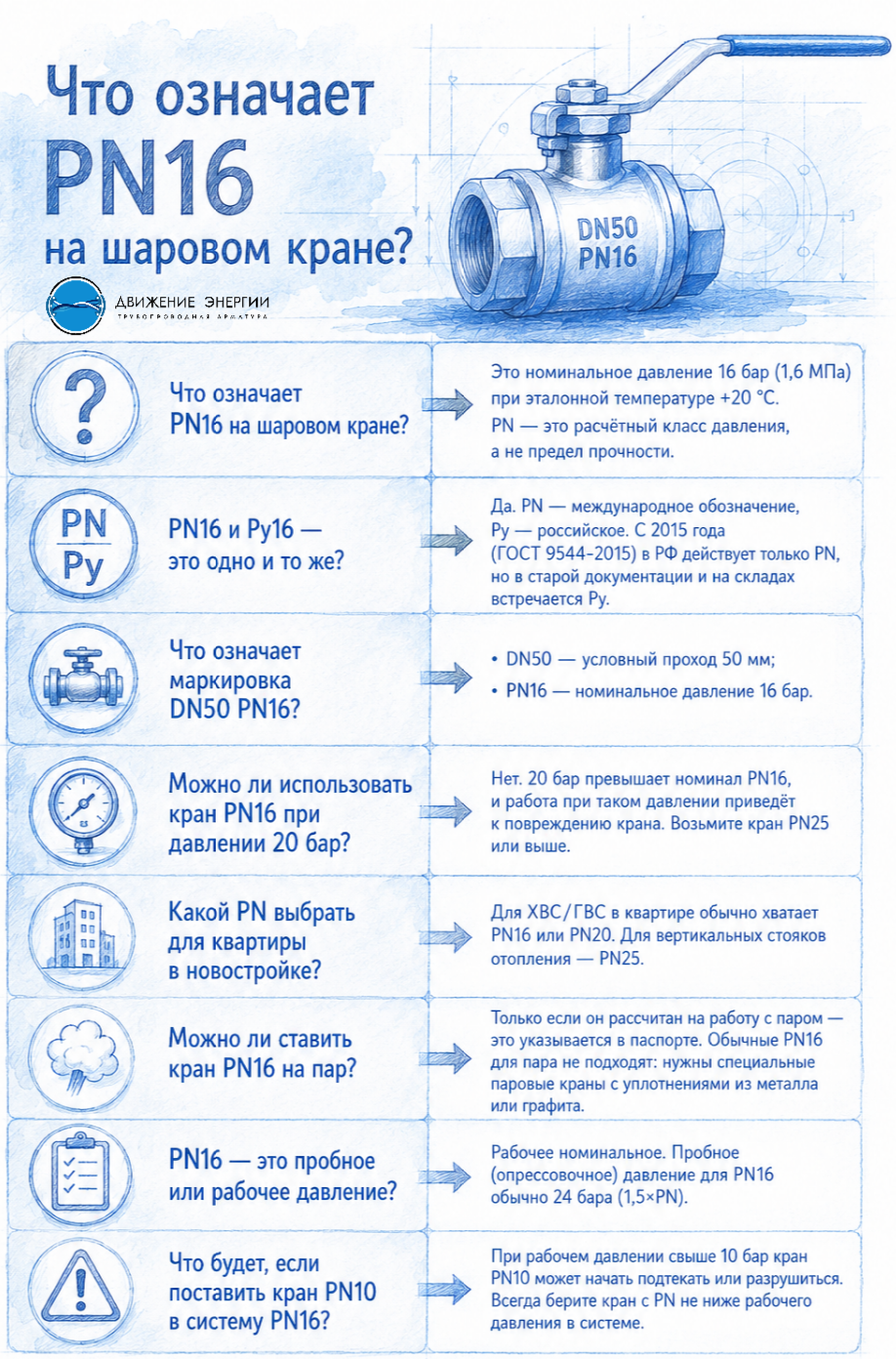

ВОПРОС-ОТВЕТ
Маркировка PN16 помогает быстро определить, для какого давления предназначен шаровый кран. Если на корпусе указано DN50 PN16, это означает, что кран имеет условный проход 50 мм и рассчитан на номинальное давление 16 бар.

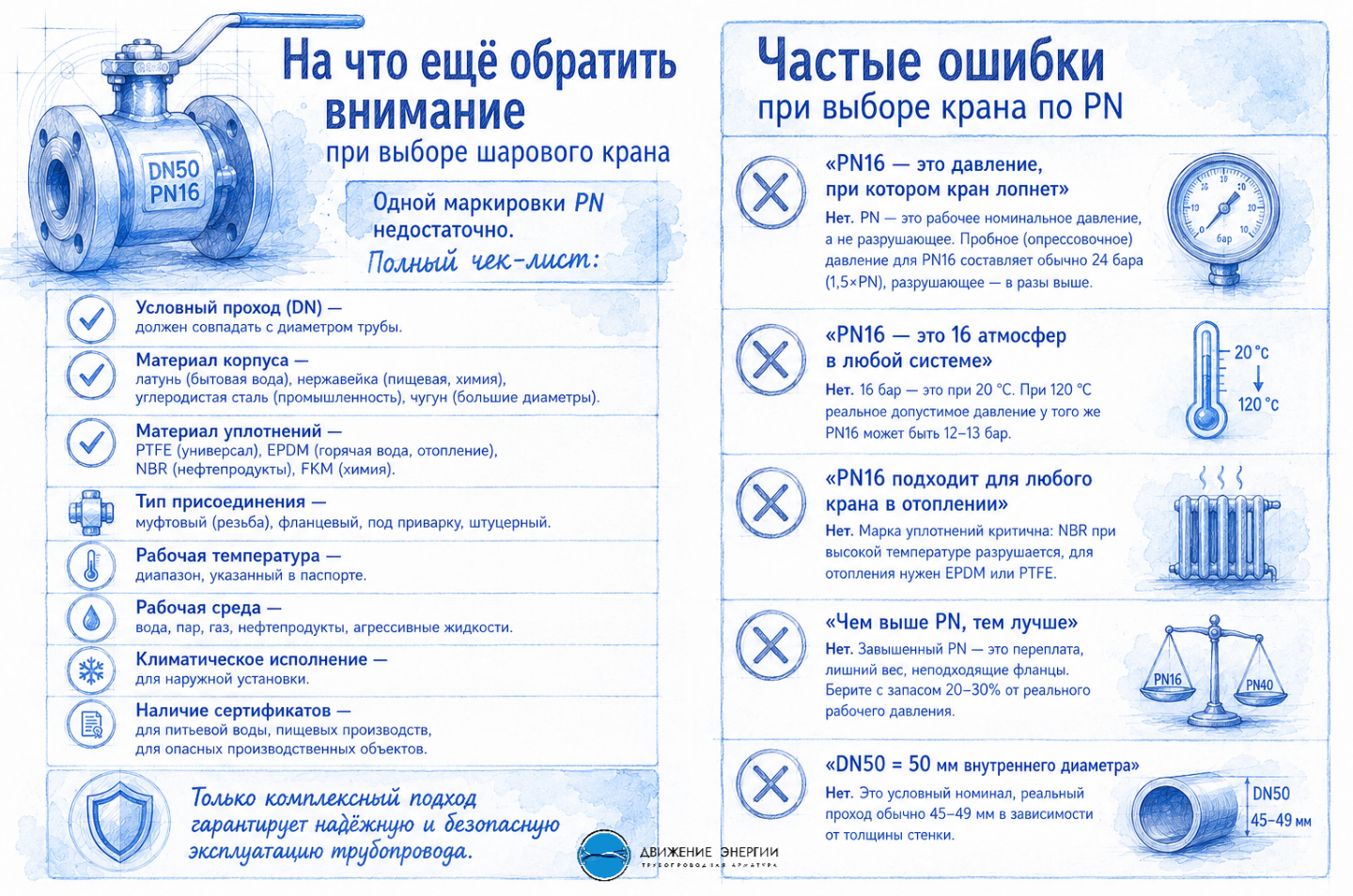

Однако при выборе важно учитывать не только значение PN, но и:
- температуру рабочей среды,
- материал корпуса и уплотнений,
