Что такое поворотный обратный клапан?

Клапан обратный поворотный — это вид трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Он пропускает жидкость, газ или пар только в одном направлении и закрывается при изменении направления движения потока.

Главная особенность конструкции заключается в наличии запорного элемента в виде диска (створки), который закреплен на оси. Под действием прямого потока диск открывается, а при прекращении движения среды или возникновении обратного давления самостоятельно возвращается в закрытое положение, предотвращая обратное течение.

Такие клапаны широко применяются в системах водоснабжения, теплоснабжения, нефтегазовой отрасли, химической промышленности, энергетике и других технологических процессах.

Пример: Клапан обратный поворотный 19лс53нж Ду100 Ру40 фланцевый стальной

Пример: Клапан обратный поворотный 19с38нж 19с38нж

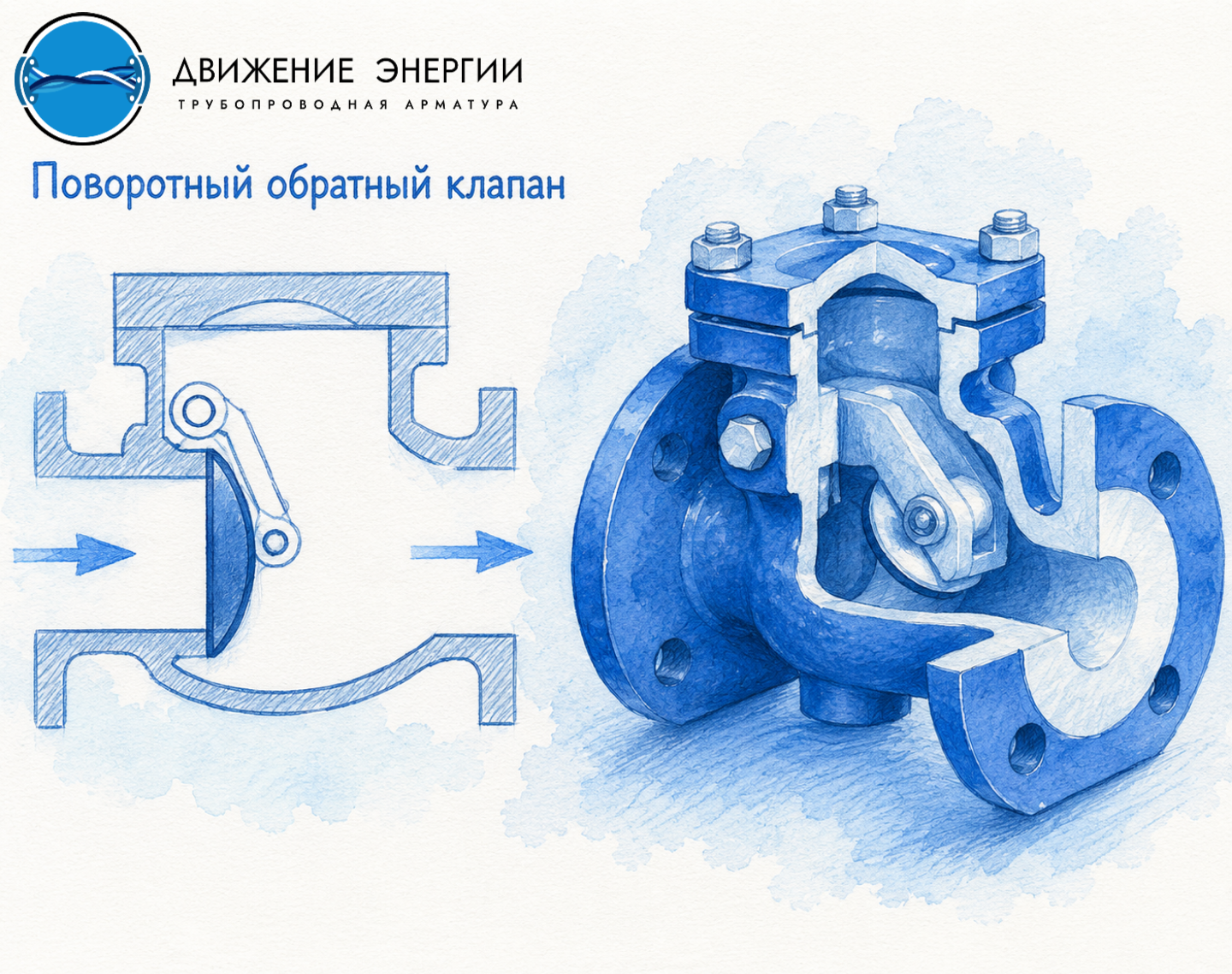

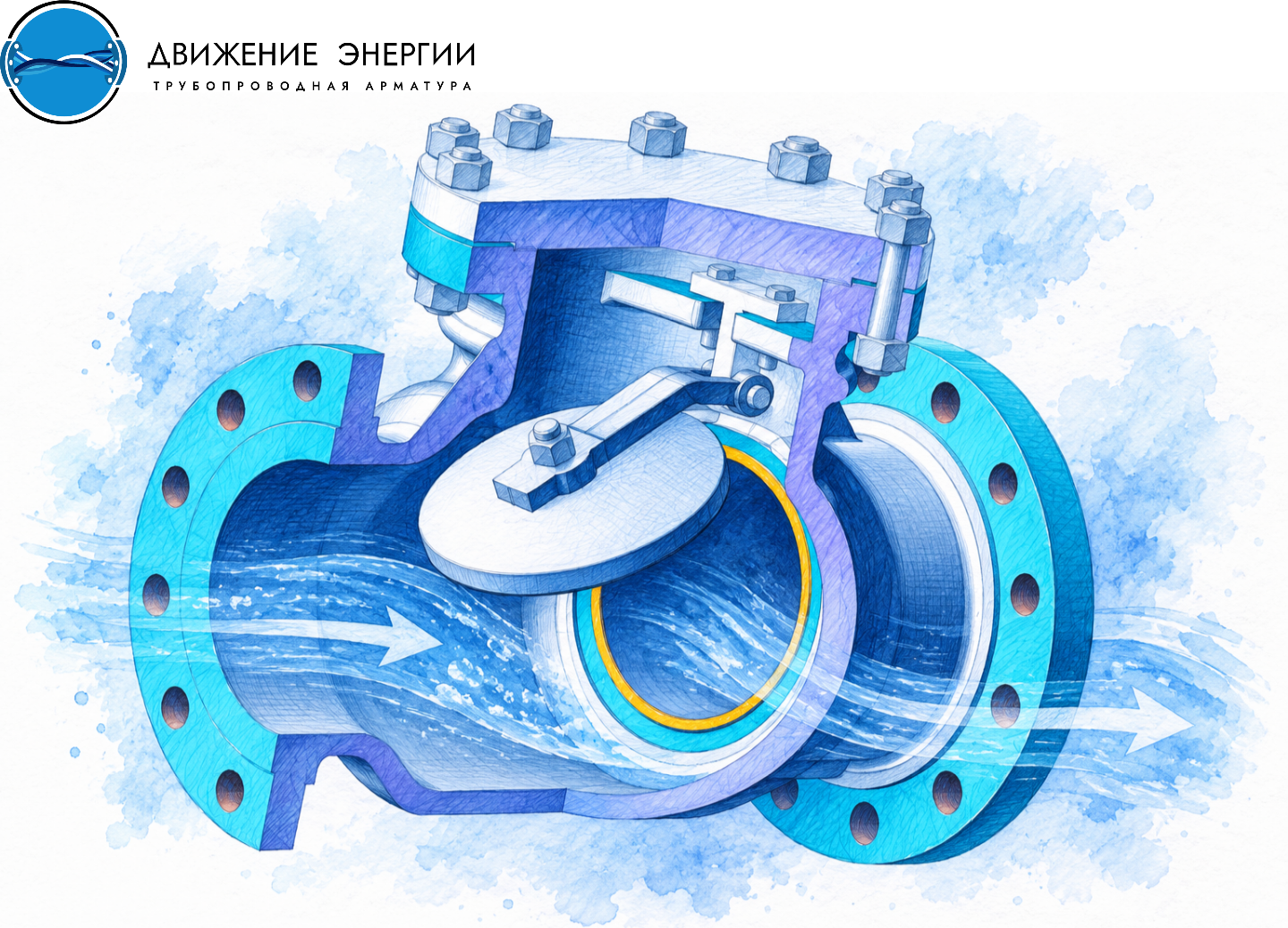

Принцип работы

Работа поворотного обратного клапана основана на разнице давлений.

Процесс происходит следующим образом:

Рабочая среда движется в заданном направлении.
Поток создает давление на диск клапана.
Диск поворачивается вокруг оси и открывает проходное сечение.
При остановке потока или появлении обратного давления диск под действием собственного веса и давления среды возвращается на седло.
Проход полностью перекрывается, исключая обратное движение рабочей среды.

Конструкция не требует внешнего привода, электропитания или ручного управления.

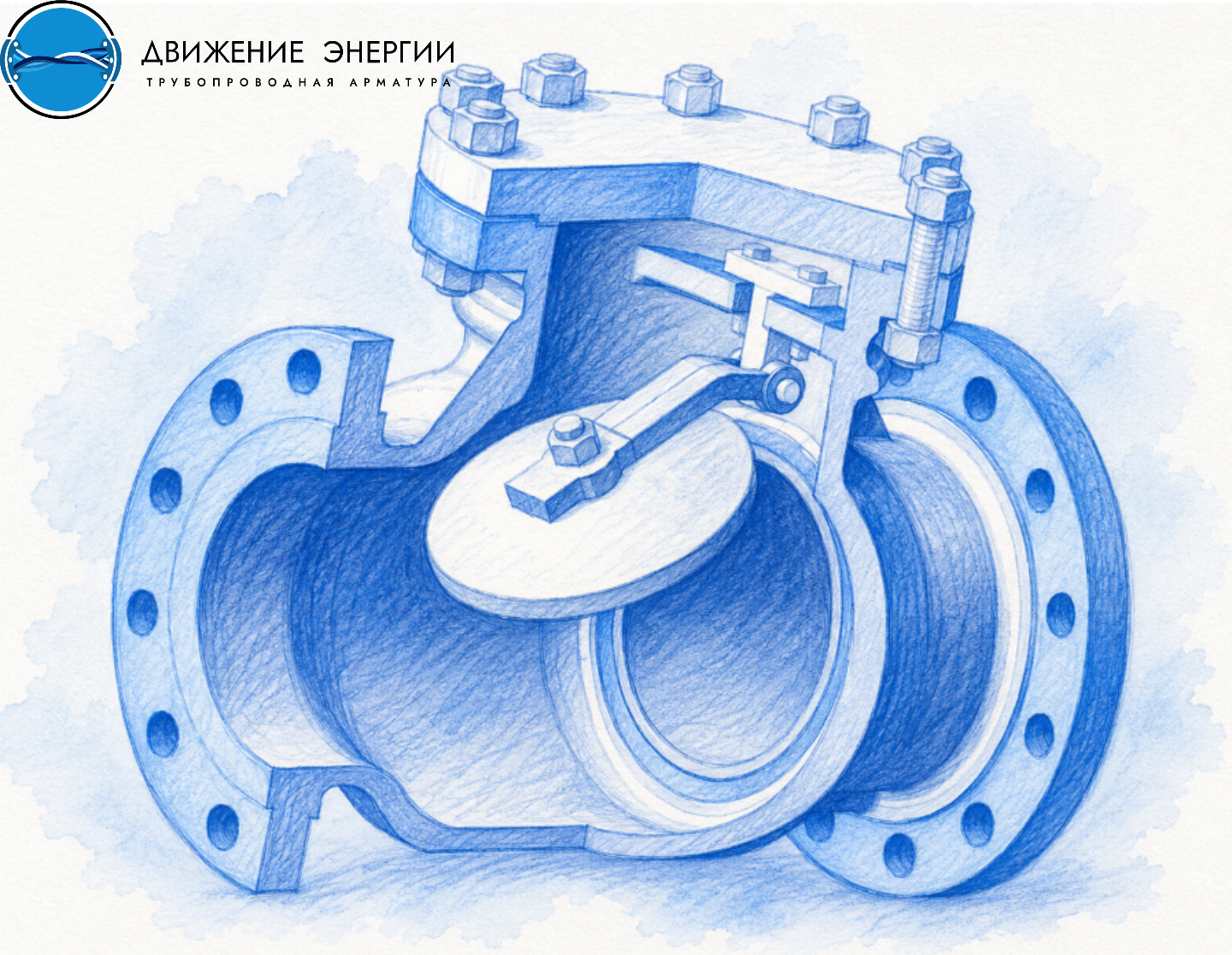

Основные элементы конструкции

Стандартный поворотный обратный клапан состоит из следующих деталей:

корпус;
крышка;
седло;
поворотный диск (запорный элемент);
ось вращения;
уплотнительные поверхности;
крепежные элементы.

В зависимости от условий эксплуатации конструкция может оснащаться демпфером, противовесом или пружинным механизмом для более плавного закрытия.

Преимущества поворотных обратных клапанов

Данный тип арматуры обладает рядом преимуществ:

простая и надежная конструкция;
высокая пропускная способность;
небольшое гидравлическое сопротивление;
длительный срок службы;
отсутствие необходимости в обслуживании при правильной эксплуатации;
возможность работы с различными рабочими средами;
широкий диапазон рабочих температур и давлений.

Благодаря минимальному сопротивлению потоку такие клапаны особенно эффективны на трубопроводах большого диаметра.

Недостатки

Несмотря на многочисленные преимущества, существуют и некоторые особенности эксплуатации:

чувствительность к гидроударам при быстром закрытии;
рекомендуется устанавливать преимущественно на горизонтальных участках трубопровода;
при сильной вибрации возможно ускоренное изнашивание шарнирного механизма;
для вертикального монтажа подходят не все модели.

Поэтому выбор конкретной конструкции должен учитывать условия эксплуатации и параметры трубопроводной системы.

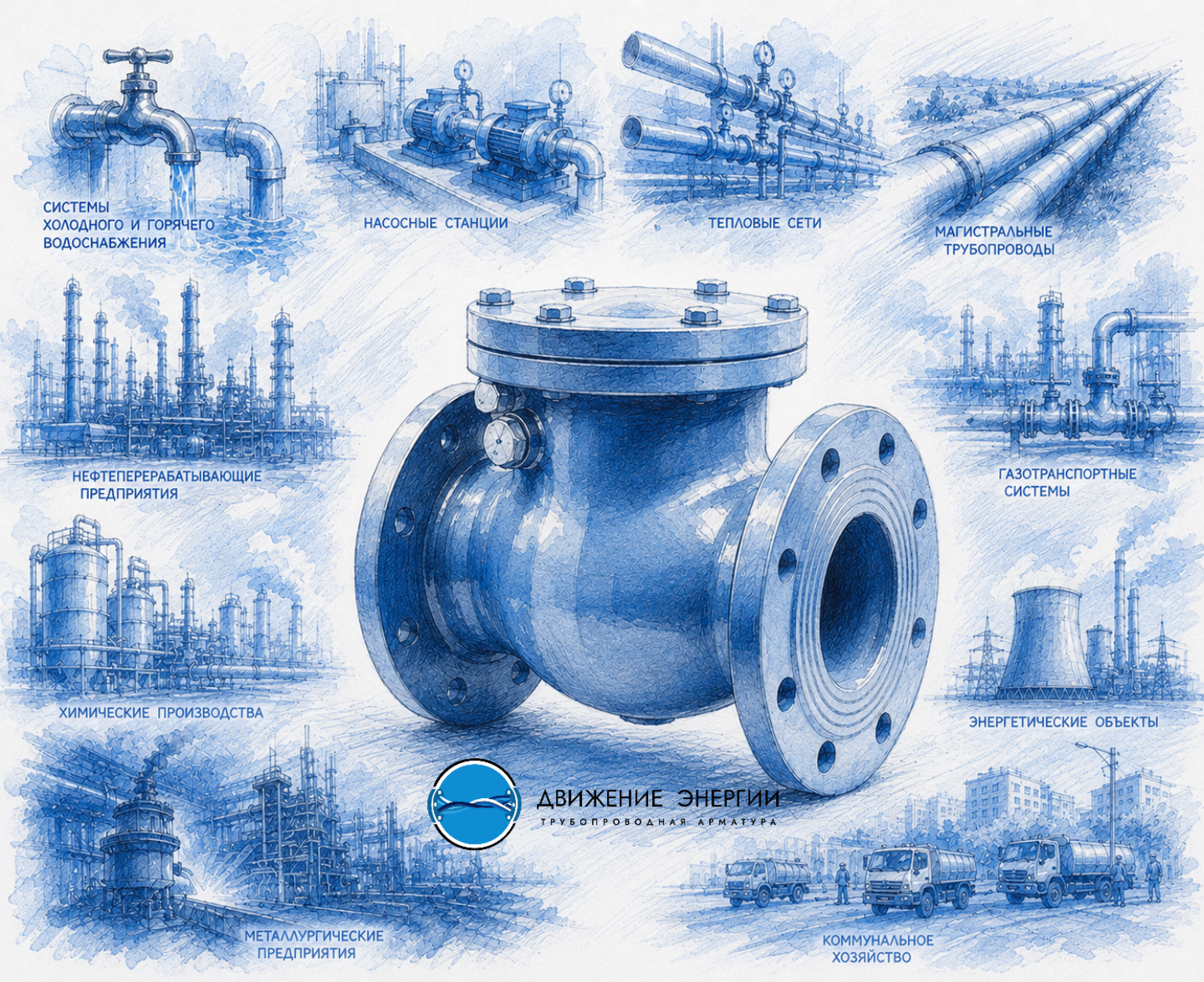

Где применяются поворотные обратные клапаны

Обратные поворотные клапаны используются практически во всех инженерных коммуникациях:

системы холодного и горячего водоснабжения;
насосные станции;
тепловые сети;
магистральные трубопроводы;
нефтеперерабатывающие предприятия;
газотранспортные системы;
химические производства;
энергетические объекты;
металлургические предприятия;
коммунальное хозяйство.

Особенно востребованы они в насосных установках, где необходимо предотвратить обратный поток после остановки насосного оборудования.

Материалы изготовления

Для производства обратных поворотных клапанов используются различные материалы, выбор которых зависит от условий эксплуатации:

Корпус:

серый чугун;
высокопрочный чугун;
углеродистая сталь;
нержавеющая сталь;
легированные стали.

Уплотнения:

металл по металлу;
EPDM;
NBR;
PTFE;
Viton (FKM).

Для агрессивных сред применяются специальные коррозионностойкие материалы.

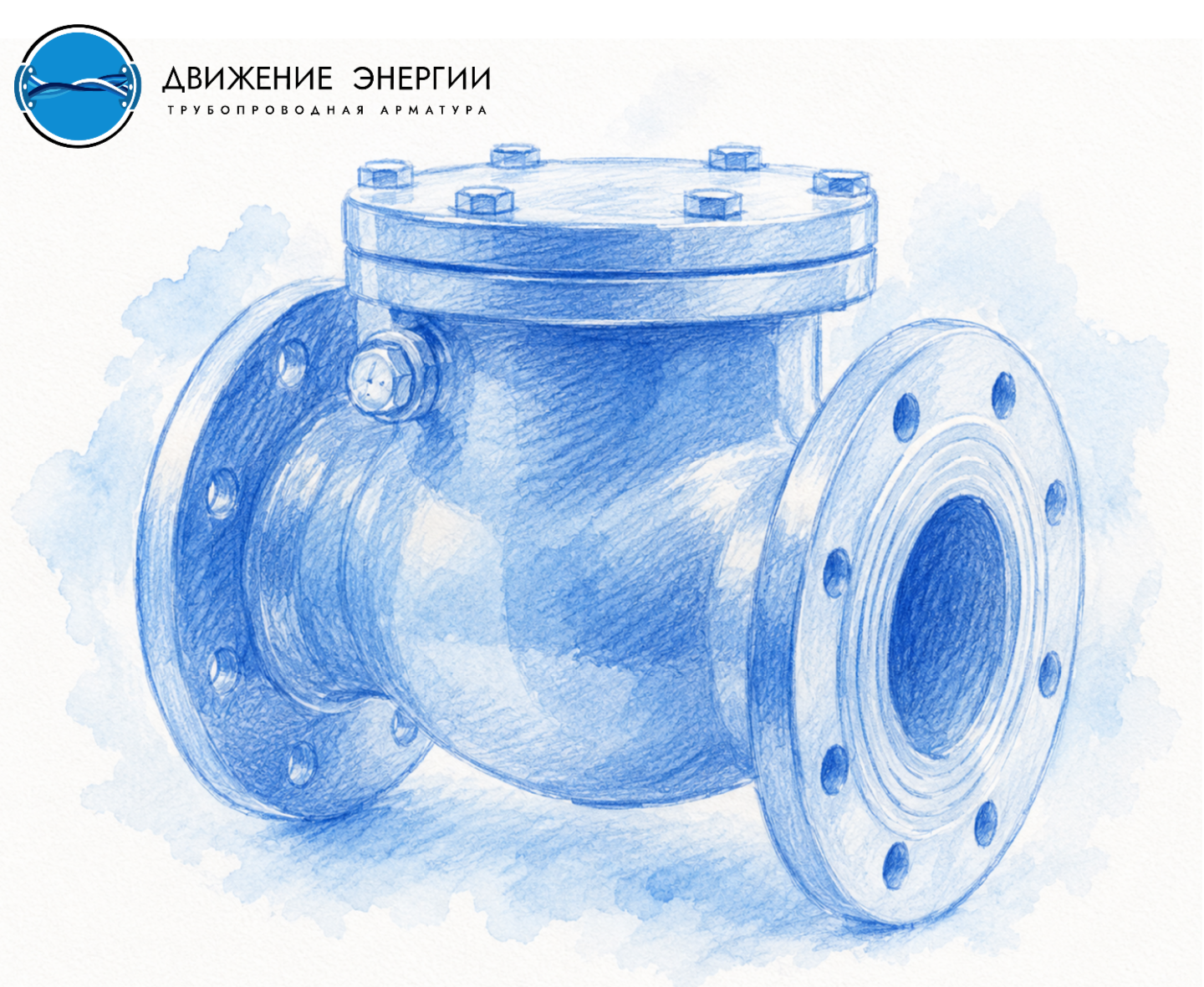

Способы присоединения

Поворотные обратные клапаны выпускаются в нескольких исполнениях:

фланцевые;
межфланцевые;
приварные;
резьбовые (для небольших диаметров).

На промышленных трубопроводах наиболее распространены фланцевые конструкции благодаря высокой надежности соединения и удобству обслуживания.

Правила монтажа

Для корректной работы клапана рекомендуется соблюдать следующие требования:

устанавливать в соответствии со стрелкой направления потока;
обеспечить свободный ход поворотного диска;
исключить перекосы трубопровода;
использовать качественные уплотнительные материалы;
предусмотреть возможность технического обслуживания;
соблюдать рекомендации производителя по ориентации клапана.

После монтажа необходимо провести испытания на герметичность и проверить правильность работы запорного механизма.

Поворотный обратный клапан является одним из наиболее надежных и эффективных видов защитной трубопроводной арматуры. Благодаря простой конструкции, высокой пропускной способности и долговечности он широко применяется в промышленности, энергетике, коммунальном хозяйстве и инженерных системах различного назначения.

Правильный подбор материалов, соблюдение требований монтажа и регулярное техническое обслуживание обеспечивают длительную и безопасную эксплуатацию оборудования. Для ответственных объектов рекомендуется использовать клапаны, изготовленные в соответствии с действующими стандартами и прошедшие полный контроль качества на предприятии-изготовителе.
