Дисковой поворотный затвор — это разновидность трубопроводной арматуры, предназначенная для перекрытия или регулирования потока рабочей среды. Запирающим элементом выступает диск, который поворачивается вокруг своей оси на 90°. Благодаря простой конструкции, компактным размерам и небольшому весу такие устройства широко применяются в различных инженерных системах.

Поворотные затворы используются для транспортировки:

- воды;

- пара;

- воздуха;

- нефтепродуктов;

- природного газа;

- химических и технологических жидкостей.

Основными элементами конструкции являются корпус, диск, шток и уплотнение. В зависимости от материала корпуса различают чугунные и стальные дисковые затворы.

2_14

Где применяются чугунные дисковые затворы

Чугунные затворы получили широкое распространение благодаря доступной стоимости и хорошей коррозионной стойкости. Они предназначены преимущественно для неагрессивных сред и умеренных рабочих параметров.

Основные области применения:

- системы холодного и горячего водоснабжения;

- отопительные сети;

- канализационные системы;

- насосные станции;

- вентиляционные и кондиционирующие установки;

- коммунальное хозяйство;

- системы пожаротушения.

Преимущества чугунных затворов

- экономичность;

- небольшой вес;

- устойчивость к воздействию влаги;

- простота монтажа и обслуживания;

- длительный срок эксплуатации при нормальных условиях работы.

Ограничения

Чугун менее устойчив к ударным нагрузкам и высоким температурам, поэтому его применение ограничено системами со средним давлением и умеренными рабочими условиями.

3_14

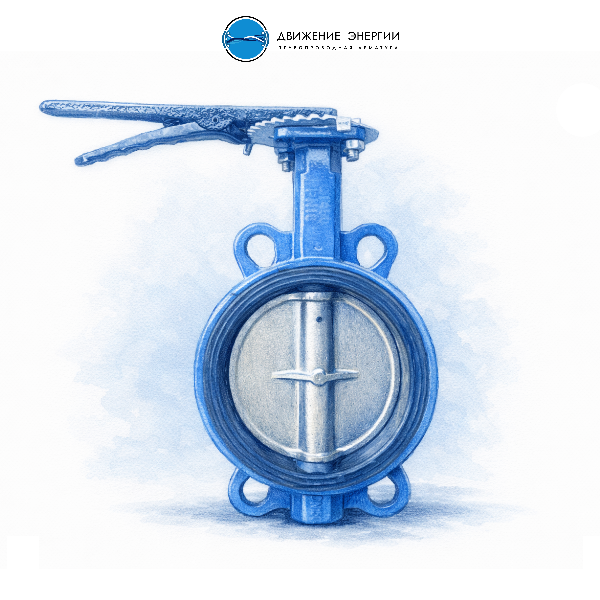

Пример: Затвор дисковый поворотный EPDM ДУ100 РУ10/16 корпус чугун, диск нерж сталь

Где используются стальные дисковые затворы

Стальные затворы предназначены для эксплуатации в более тяжелых условиях. Они отличаются повышенной прочностью, устойчивостью к перепадам давления и способны работать при высоких температурах.

Основные сферы применения:

- нефтегазовая промышленность;

- химические предприятия;

- энергетические объекты;

- металлургические производства;

- технологические трубопроводы;

- паровые системы;

- магистральные сети;

- объекты с повышенными требованиями к надежности оборудования.

Преимущества стальных затворов:

- высокая механическая прочность;

- устойчивость к гидроударам;

- возможность эксплуатации при высоких температурах и давлениях;

- широкий диапазон рабочих сред;

- продолжительный срок службы в тяжелых условиях.

Ограничения

Основным недостатком стальных затворов является более высокая стоимость по сравнению с чугунными аналогами.

4_15

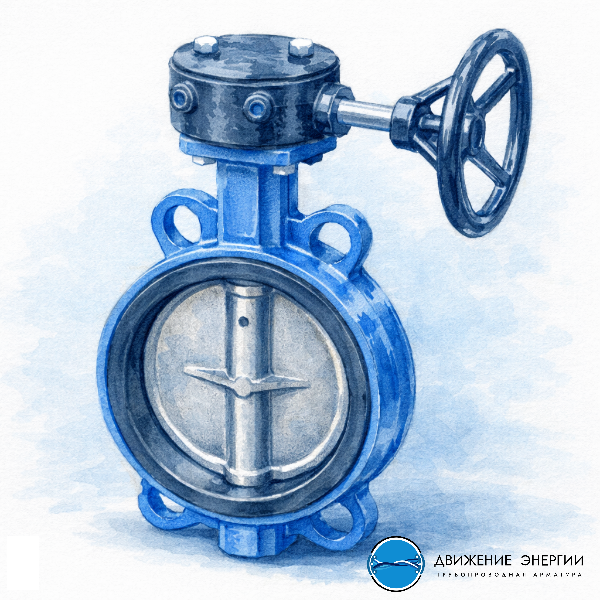

Пример: Затвор дисковый поворотный EPDM ДУ250 РУ10/16 с редуктором, корп сталь диск нерж сталь

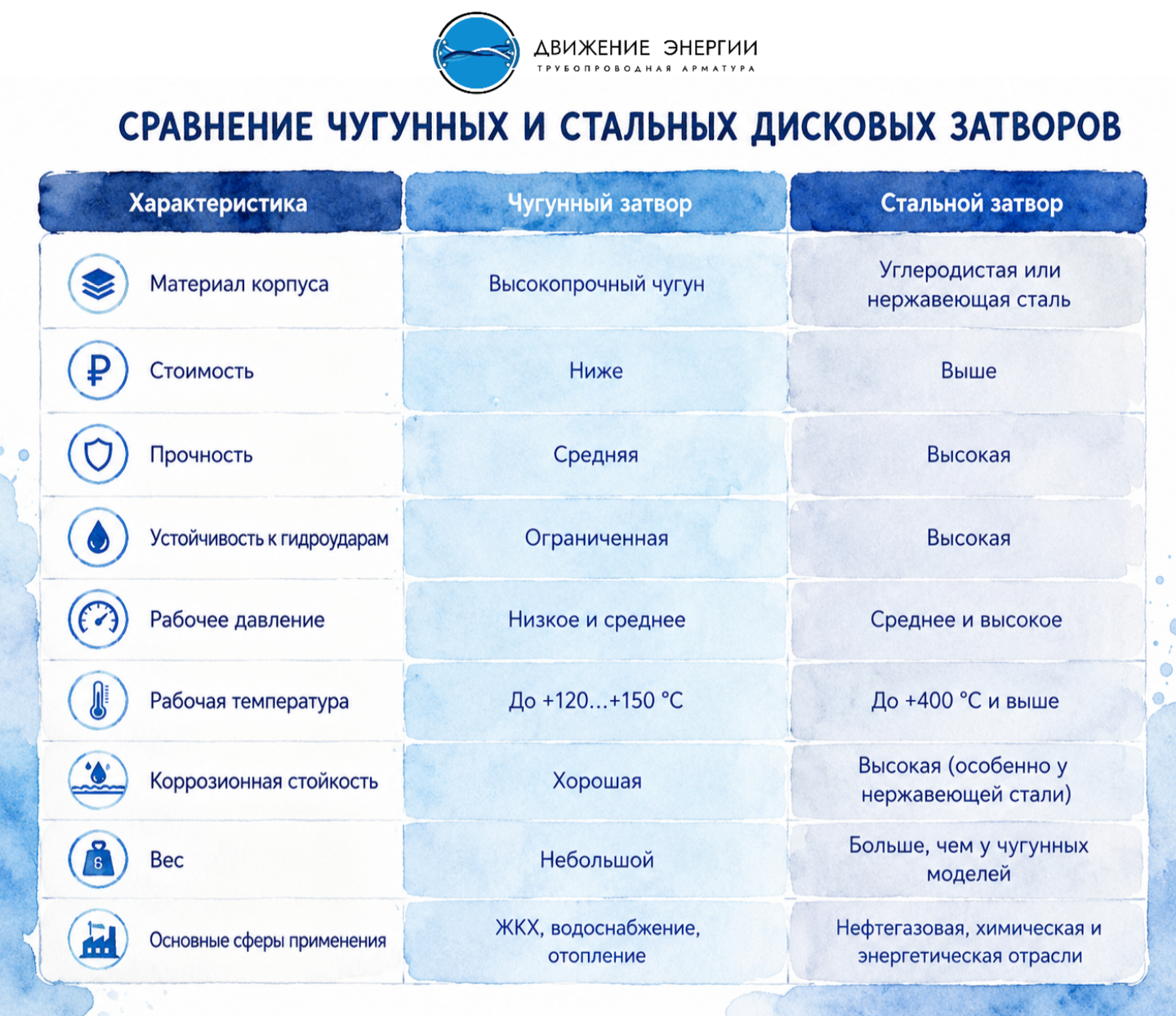

5_13

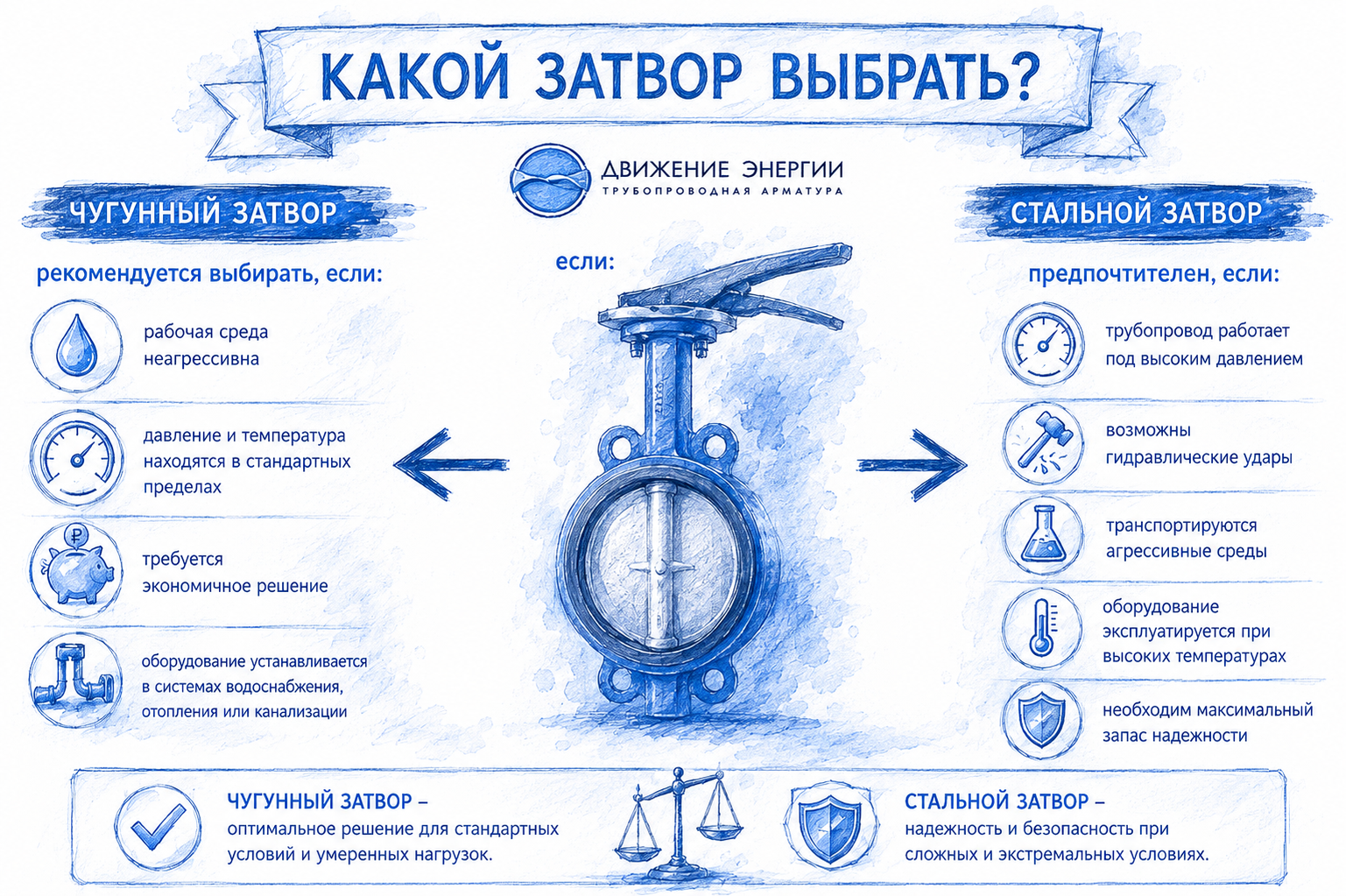

Какой дисковой поворотный затвор выбрать

Выбор между чугунным и стальным затвором зависит от условий эксплуатации трубопровода.

Чугунный затвор рекомендуется выбирать, если:

- рабочая среда неагрессивна;

- будет стоять внутри помещения;

- давление и температура находятся в стандартных пределах;

- требуется экономичное решение;

- оборудование устанавливается в системах водоснабжения, отопления или канализации.

Стальной затвор предпочтителен, если:

- трубопровод работает под высоким давлением;

- возможны гидравлические удары;

- транспортируются агрессивные среды;

- оборудование эксплуатируется при высоких температурах;

- необходим максимальный запас надежности.

При подборе трубопроводной арматуры необходимо учитывать:

Диаметр трубопровода (DN).
Номинальное давление (PN).
Температуру рабочей среды.
Химический состав транспортируемой среды.
Тип присоединения.
Материал уплотнения.
Вид управления (ручной, редукторный, электрический или пневматический привод).

Чугунные и стальные дисковые поворотные затворы выполняют одинаковую функцию, однако рассчитаны на различные условия эксплуатации. Чугунные модели являются оптимальным решением для коммунальных и инженерных сетей, где важны экономичность и простота обслуживания. Стальные затворы применяются на промышленных объектах и в ответственных трубопроводных системах, где требуется повышенная прочность и устойчивость к высоким нагрузкам.

Правильно подобранный дисковой поворотный затвор обеспечивает надежную работу трубопроводной системы, снижает эксплуатационные затраты и увеличивает срок службы оборудования.
