ЗАЧЕМ ВООБЩЕ НУЖНА МАРКИРОВКА?
Маркировка задвижки — это как её паспорт. По набору цифр и букв можно понять:
- из какого материала она сделана;
- каков её тип и конструкция;
- для каких сред подходит;
- и даже к какому стандарту относится.
Зная расшифровку, вы не ошибётесь с выбором и не получите задвижку «для пара», когда нужна была для воды (да, и такое бывает).
ОБЩАЯ СТРУКТУРА ОБОЗНАЧЕНИЯ
30
с
41
нж
Выглядит сложно только до первой расшифровки!
Тип арматуры
Материал корпуса
Конструктивные особенности (модель)
Материал уплотнения или исполнение
РАСШИФРОВКА ОСНОВНЫХ ЭЛЕМЕНТОВ
Тип арматуры (первая цифра)
- 30
- — задвижка
- 31
- — клапан (вентиль)
- 32
- — кран
- 33
- — затвор
- 19
- — обратный клапан
Нас интересует 30 — задвижка!
Материал корпуса (буква)
- с
- — сталь углеродистая
- нж
- — сталь нержавеющая
- ч
- — чугун
- л
- — латунь
- б
- — бронза
- к
- — ковкий чугун
- а
- — алюминиевый сплав
Конструктивное исполнение (цифры после буквы)
- 41
- — клиновая, с выдвижным шпинделем, фланцевая
- 39
- — клиновая, с невыдвижным шпинделем
- 93
- — с электроприводом
- 94
- — с редуктором
- 11
- — параллельная
- и др.
- — варианты конструкции
Уплотнение / исполнение (буквы в конце)
- нж
- — наплавка из нержавеющей стали
- р
- — резиновое уплотнение
- к
- — кольцевой клин
- ф
- — фланцевое исполнение
- м
- — монтажное исполнение
- и др.
- — дополнительные характеристики
РАССМОТРИМ ПОПУЛЯРНЫЕ ПРИМЕРЫ
Все позиции — реальные товары из каталога de-arm.ru: актуальные цены и характеристики с сайта.

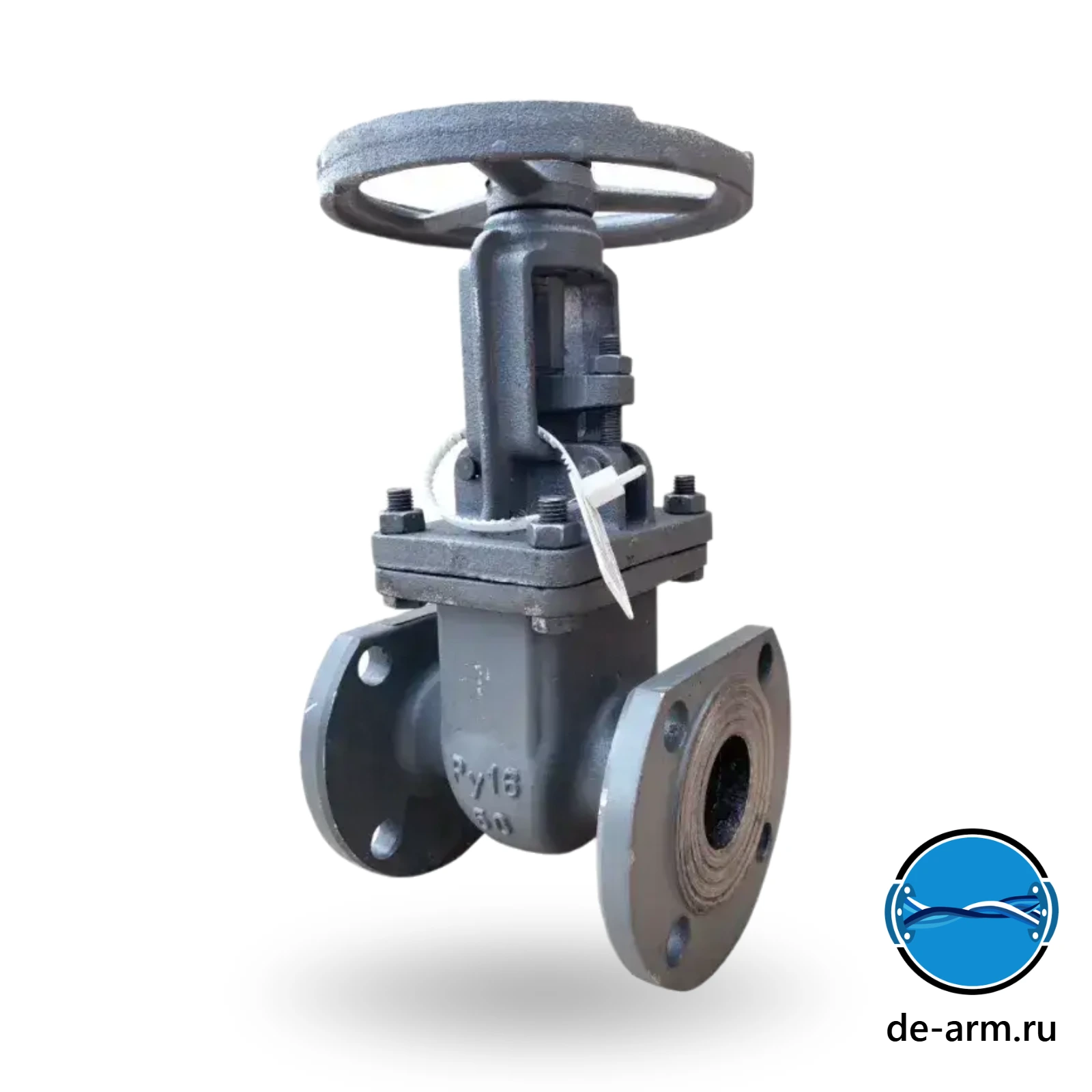

30с41нж
- Задвижка клиновая фланцевая с выдвижным шпинделем
- Ду 50–800 мм, Ру 1,6 МПа (16 кгс/см²)
- Корпус: сталь 20Л, 25Л
- Среда: вода, пар, газ, до +300 °C
- Привод: ручной (маховик)
от 16 095,60 руб.цена за Ду100 Ру16
Смотреть на de-arm.ru →
30с941нж
- Задвижка клиновая под электропривод
- DN 50–1200 мм, PN 1,6 МПа
- Корпус: сталь 20Л, 25Л
- Среда: вода, пар, газ; от −40 до +425 °C
- Привод: электропривод
от 28 710 руб.цена за Ду100 Ру16
Смотреть на de-arm.ru →
30с64нж
- Задвижка клиновая фланцевая
- Ду 50–400 мм, Ру 2,5 МПа (25 кгс/см²)
- Корпус: сталь 25Л
- Среда: вода, пар, газ, нефтепродукты; от −40 до +450 °C
- Привод: ручной (маховик)
от 22 185,60 руб.цена за Ду100 Ру25
Смотреть на de-arm.ru →

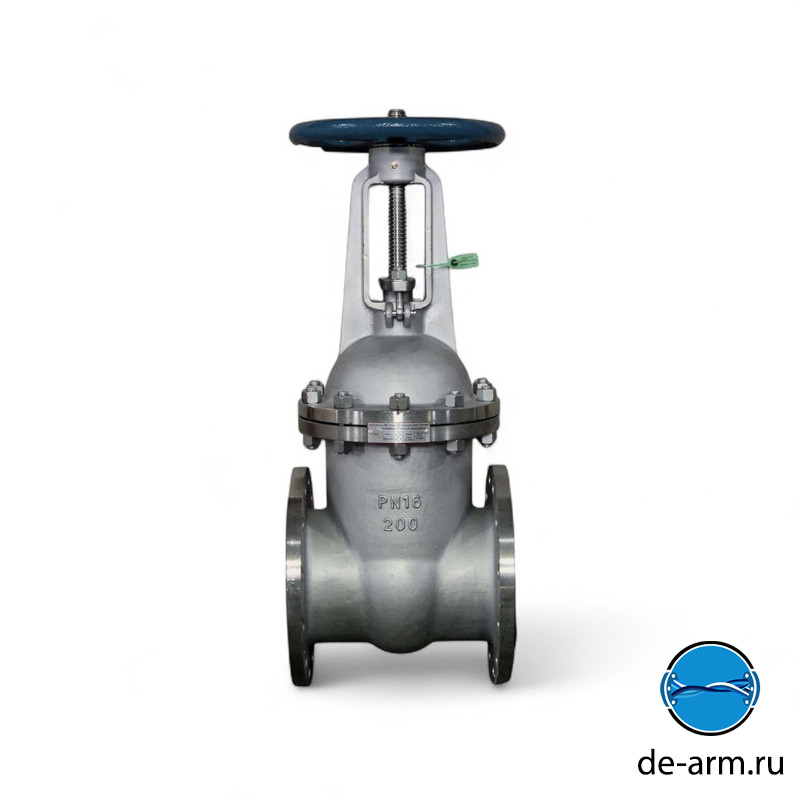

30нж41нж
- Задвижка клиновая фланцевая
- DN 50–400 мм
- Корпус: нержавеющая сталь
- Уплотнение: наплавка из нержавеющей стали
- Среда: агрессивные и коррозионные среды
цена по запросу
Смотреть на de-arm.ru →
НЕСКОЛЬКО ПОЛЕЗНЫХ СОВЕТОВ
- Всегда сверяйтесь с каталогом и технической документацией.
- Учитывайте среду и условия эксплуатации.
- Обратите внимание на тип привода (ручной, редуктор, электропривод).
- Если сомневаетесь — уточните у специалистов. На de-arm.ru всегда помогут с подбором.
