Затворы дисковые поворотные представляют собой компактную и эффективную запорно-регулирующую арматуру, предназначенную для перекрытия или управления потоками различных сред.. Эти маленькие «бабочки» в мире трубопроводов способны быстро открывать и закрывать потоки, что делает их незаменимыми в различных системах.

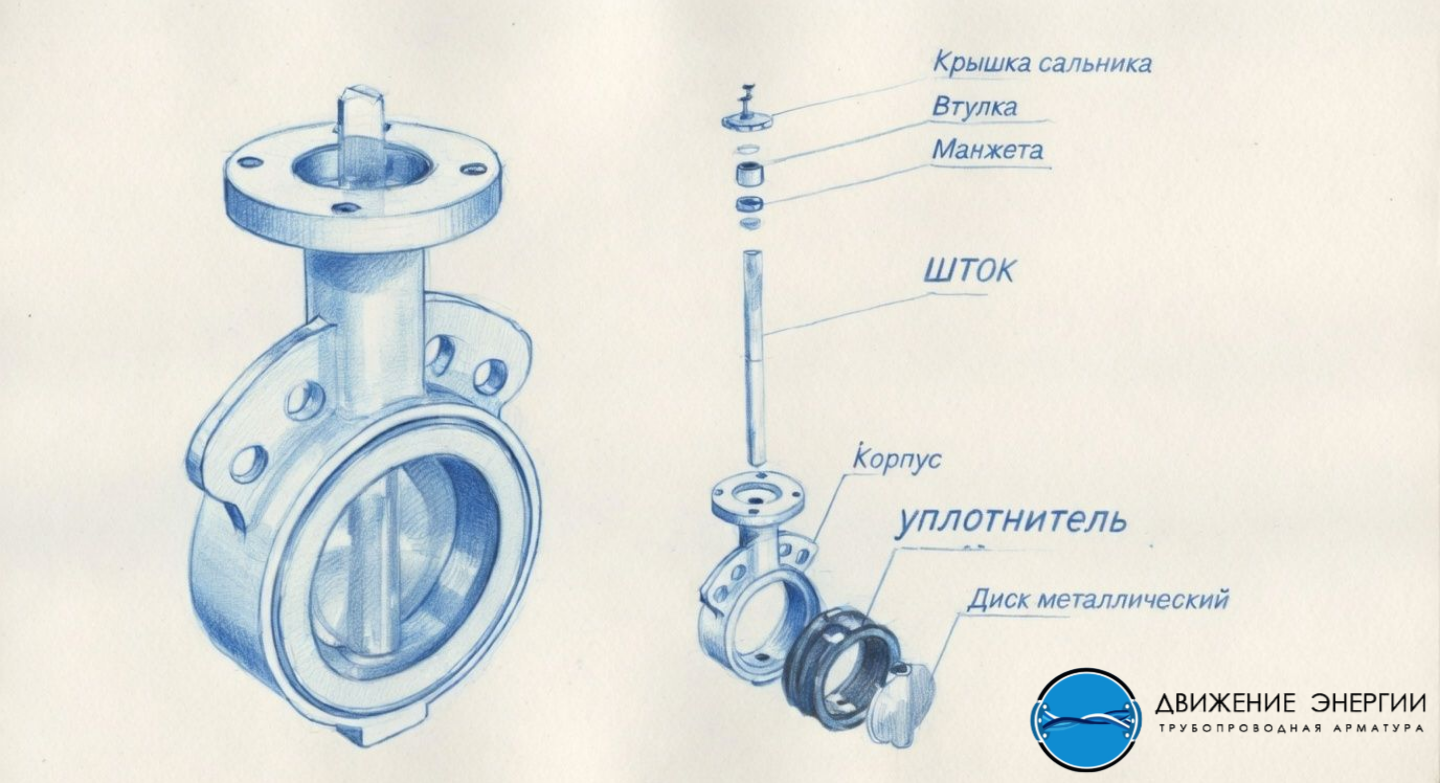

Основной элемент этого устройства — диск, который вращается на 90 градусов вокруг своей оси внутри корпуса. Это простое, но гениальное решение позволяет добиться молниеносного открытия и закрытия.

Затворы дисковые поворотные на английском языке называются butterfly valve(s). Это наиболее распространенный термин для запорно-регулирующей арматуры данного типа. Но когда мы говорим о дисковых затворах, стоит отметить, что они могут иметь разные названия в зависимости от конструкции. Например, вы можете встретить термины wafer butterfly valve (межфланцевый) или flanged butterfly valve (фланцевый). Но не пугайтесь — все они относятся к одной и той же «бабочке»!

1_5

Затворы дисковые поворотные также могут называться различными терминами, включая:

- Баттерфляй — популярное название, которое отражает форму диска и его работу.

- Заслонка поворотная — подчеркивает функцию устройства в системе управления потоком.

- Шибер поворотный — акцент на механизме поворота и управлении потоком.

- Дисковые затворы — общее название, которое охватывает все типы затворов с дисковым механизмом.

ПРИНЦИП РАБОТЫ

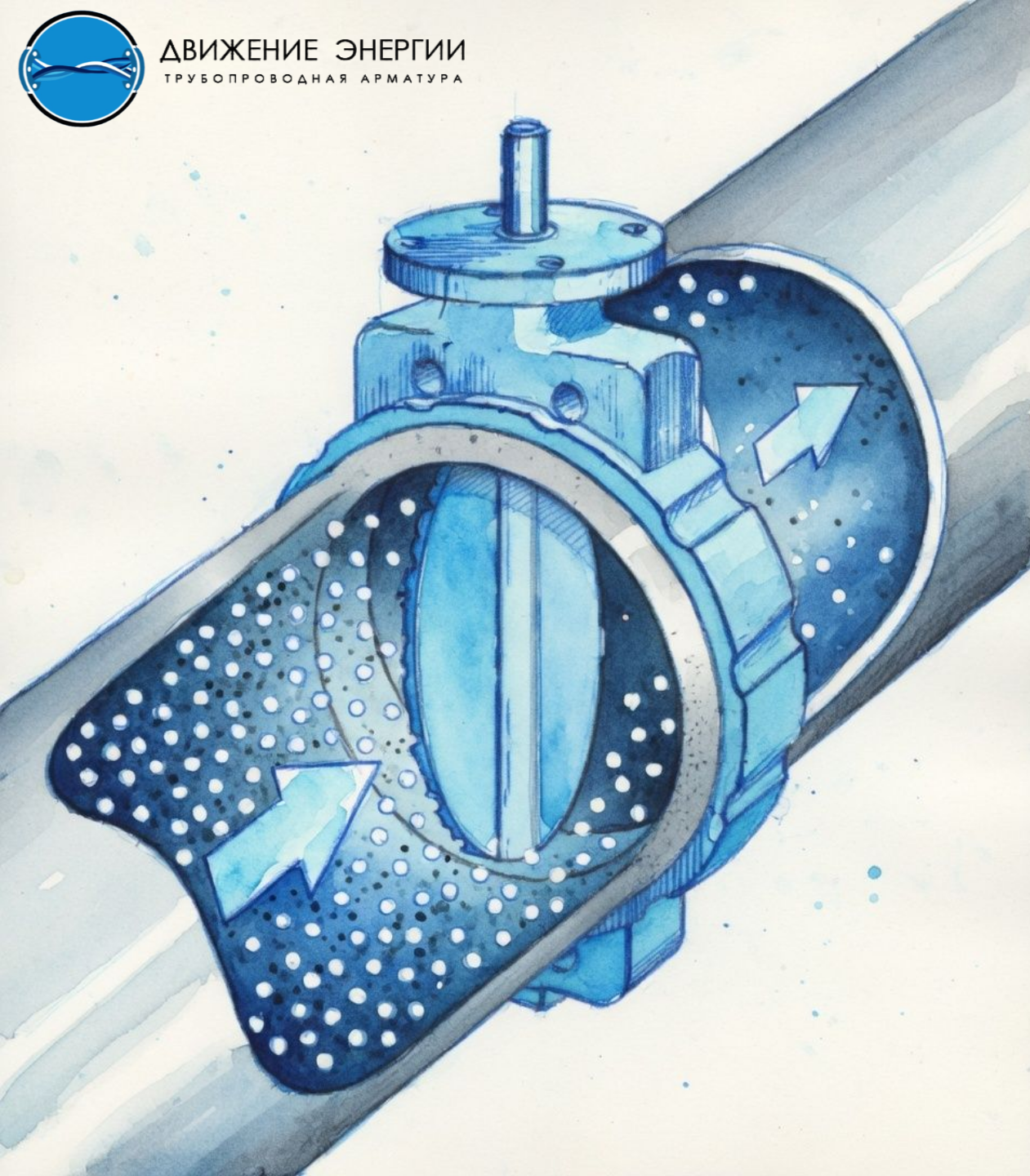

Представьте себе затвор как короткий отрезок трубы с перекрывающим элементом в форме диска. Этот диск, который также выполняет роль запорного элемента, установлен внутри корпуса. В закрытом состоянии диск стоит перпендикулярно потоку рабочей среды, но стоит лишь повернуть его на 90 градусов, и он становится параллельно потоку, открывая проходное сечение трубы. Вот так просто и эффективно!

Выбор материалов для основных узлов затвора поворотного дискового зависит от температуры и физико-химических свойств рабочей среды, а также от условий эксплуатации. Чтобы обеспечить высокий уровень герметичности, в уплотнениях затвора используются такие материалы, как EPDM, NBR и PTFE. Это гарантирует, что ваши трубопроводы будут работать без утечек и с максимальной эффективностью, поскольку эта деталь напрямую взаимодействует со средой.

2_8

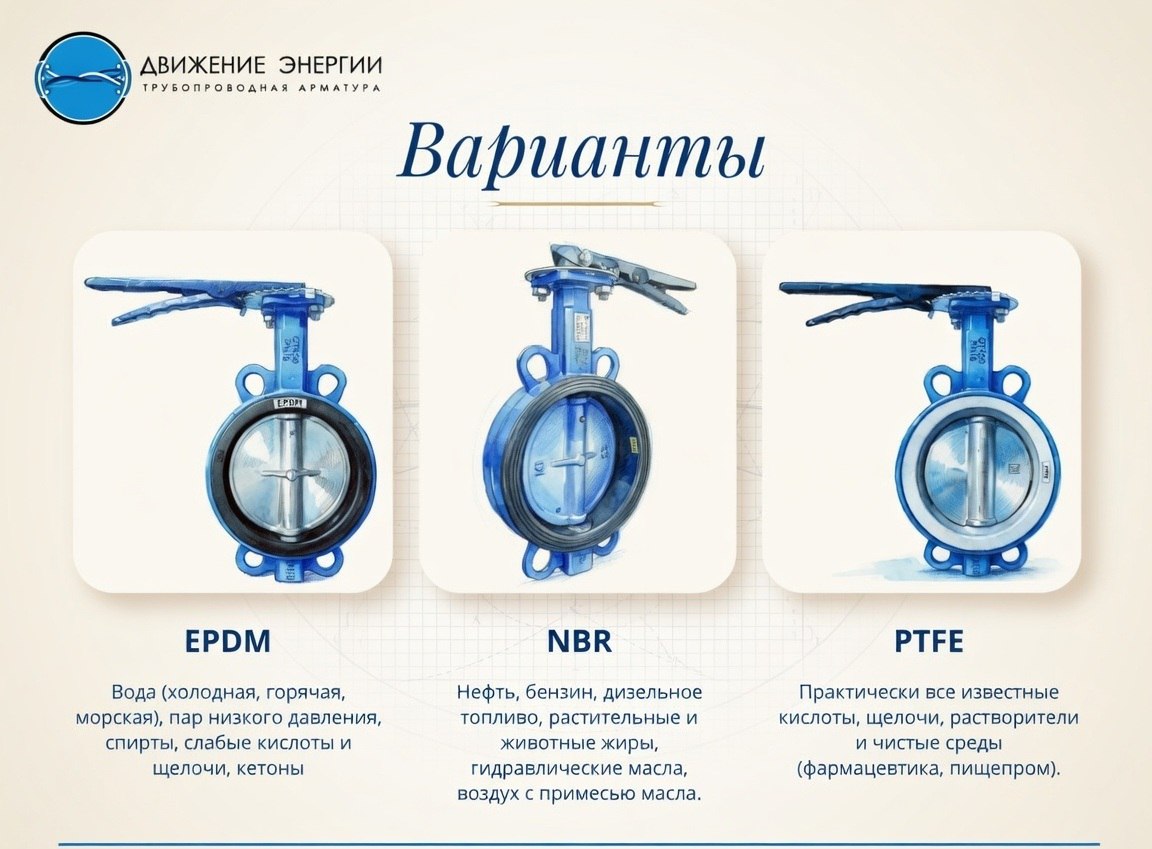

Давайте подробнее рассмотрим материалы уплотнения и их преимущества:

Затворы дисковые поворотные EPDM
Затворы дисковые поворотные NBR
Затворы дисковые поворотные PTFE

IMG_20260320_111540_225

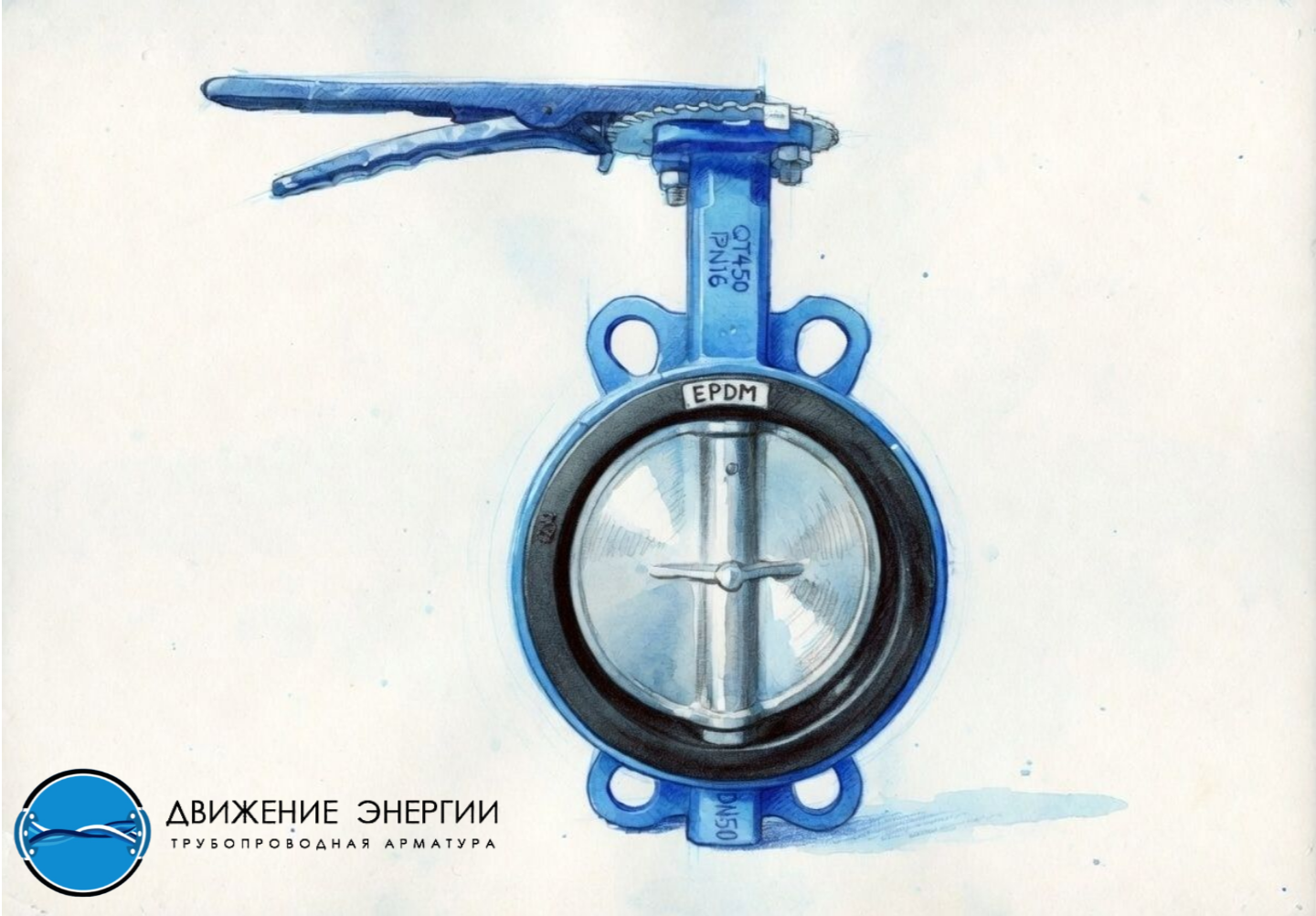

1. EPDM (Этилен-пропиленовый каучук)

Это «базовый» и самый популярный вариант для ЖКХ и общих нужд.

Устойчивость к средам: Вода (холодная, горячая, морская), пар низкого давления, спирты, слабые кислоты и щелочи, кетоны.

Диапазон температур: от –20°C до +120°C (кратковременно до +120°C).

Ограничения: Категорически нельзя использовать с нефтепродуктами, маслами, жирами и бензином (разбухает и разрушается).

Плюсы: Дешевизна, отличная эластичность, высокая износостойкость и долговечность в водных средах.

4_7

Пример: Затвор дисковый поворотный EPDM Ду150 Ру10/16

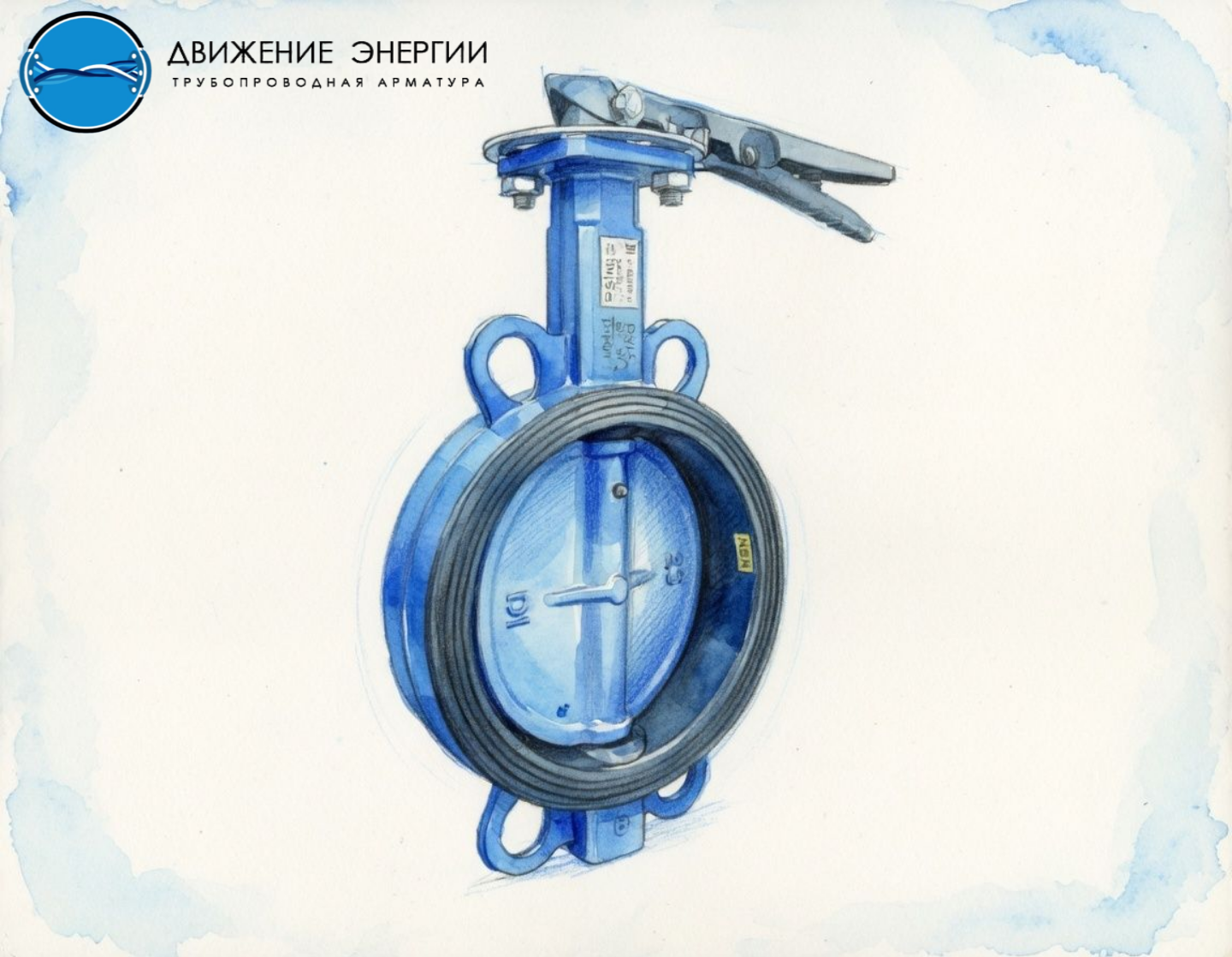

2. NBR (Нитрильный каучук)

Главный выбор для промышленности, работающей с ГСМ.

Устойчивость к средам: Нефть, бензин, дизельное топливо, растительные и животные жиры, гидравлические масла, воздух с примесью масла.

Диапазон температур: от –15°C до +80°C (некоторые составы до +100°C).

Ограничения: Плохо переносит озон, прямые солнечные лучи (стареет на улице), не подходит для пара и сильных окислителей.

Плюсы: Маслобензостойкость, высокая механическая прочность на разрыв.

3_7

Пример: Затвор дисковый поворотный стальной ДУ150 РУ10/16

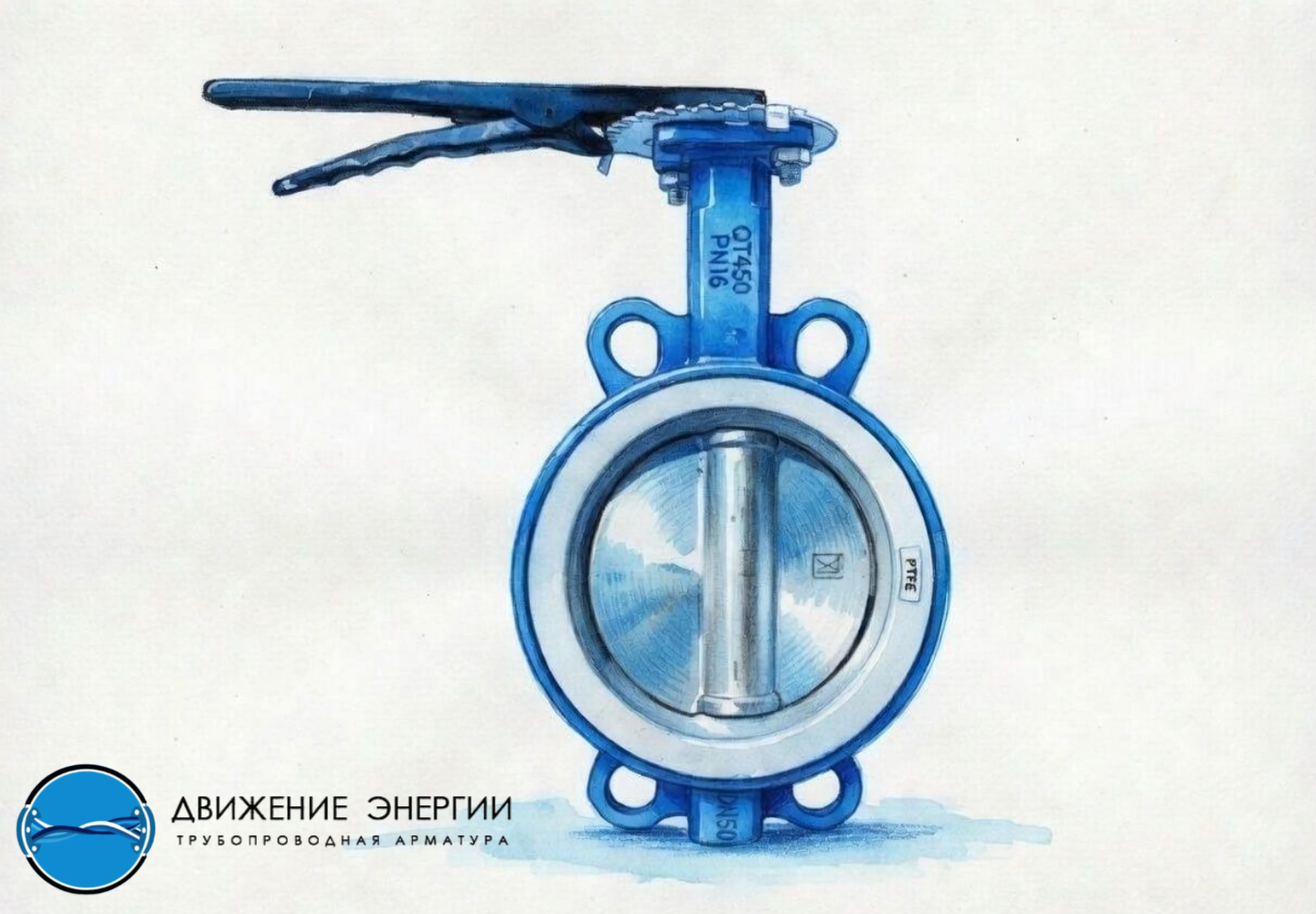

3. PTFE (Фторопласт / Тефлон)

Ультимативное решение для агрессивной «химии».

Устойчивость к средам: Практически все известные кислоты (включая концентрированные), щелочи, растворители и чистые среды (фармацевтика, пищепром).

Диапазон температур: от –40°C до +200°C.

Ограничения: Низкая эластичность (требует специальной прокладки из EPDM для герметичности), склонность к «хладотекучести» под постоянной нагрузкой. Стоит значительно дороже каучуков.

Плюсы: Почти абсолютная химическая инертность, минимальный коэффициент трения (диск легко поворачивается), антиадгезионные свойства.
