Дисковый затвор:

разбираемся в конструкции, принципах работы и правильном применении этой популярной запорной арматуры.

Что такое дисковый затвор?

Дисковый затвор (также известный как поворотный затвор или баттерфляй) — это тип запорной и регулирующей арматуры, в котором поток среды перекрывается диском, поворачивающимся вокруг оси, расположенной перпендикулярно направлению потока.

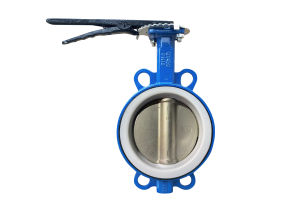

Например: Затвор дисковый поворотный EPDM ДУ200 РУ10/16 стальной межфланцевый

Чем отличается баттерфляй и двухэксцентриковый, трехэксцентриковый дисковый поворотный затвор мы напишем в отдельной статье.

Ключевое преимущество дисковых затворов — компактность и универсальность. По сравнению с задвижками и шаровыми кранами, они имеют меньшую строительную длину и вес, что делает их экономически выгодным решением.

Конструкция дискового затвора: простота и надежность

Конструкция современного дискового затвора включает следующие основные элементы:

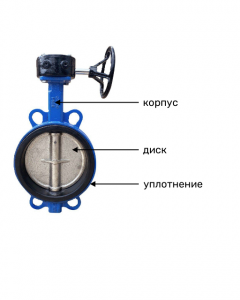

Смотрим на примере: Затвор дисковый поворотный чугунный ДУ250 РУ10/16 NBR с редуктором диск нерж

1. Корпус

Материалы: Чугун, сталь, нержавеющая сталь, пластик
Исполнение: Преимущественно межфланцевое — затвор устанавливается между фланцами трубопровода и стягивается шпильками

2. Диск (затвор)

Изготавливается из материалов, соответствующих корпусу или превосходящих его по коррозионной стойкости: чугун, нержавеющая сталь, сталь (AISI 316L, 12Х18Н10Т, 14Х17Н2), футерованный PTFE
Может иметь различную геометрию для оптимизации гидравлических характеристик

3. Система уплотнений

Седловое уплотнение: Уплотнительное кольцо, обеспечивающее герметичность между диском и корпусом
Материалы уплотнений: EPDM, NBR, PTFE
Уплотнение штока: Сальниковое или манжетное уплотнение, предотвращающее утечку среды вдоль вала

4. Приводной вал (шток)

Передает крутящий момент от привода к диску
Может быть выполнен как единое целое с диском или быть съемным

5. Привод

Редуктор
Ручной
Пневмопривод
Электропривод

Принцип работы дискового затвора

Принцип действия дискового затвора отличается простотой:

1. Открытое положение

Диск повернут параллельно потоку среды
Обеспечивается минимальное гидравлическое сопротивление
Поток проходит с минимальными потерями давления

2. Процесс закрытия

При повороте привода диск начинает вращение
Диск поворачивается на 90° из полностью открытого в полностью закрытое положение
В промежуточных положениях возможно регулирование расхода среды

3. Закрытое положение

Диск расположен перпендикулярно потоку
Уплотнительная поверхность диска плотно прижимается к седлу в корпусе
Обеспечивается полное перекрытие потока среды

Преимущества и недостатки дисковых затворов

Преимущества:

Компактные размеры и малый вес
Простота конструкции и обслуживания
Быстрое открытие/закрытие (всего 90° поворота)
Возможность использования для регулирования потока
Относительно низкая стоимость
Легкий монтаж и демонтаж

Недостатки:

Ограниченное применение для высоких давлений
Наличие зоны застоя за диском в открытом положении
Высокий крутящий момент при больших диаметрах
Ограничения по температуре в зависимости от материала уплотнений

Сферы применения дисковых затворов

1. Жилищно-коммунальное хозяйство (ЖКХ)

Системы водоснабжения и водоотведения
Тепловые пункты и системы отопления
Вентиляция и кондиционирование
Преимущества: надежность, простота обслуживания, коррозионная стойкость

2. Нефтегазовая промышленность

Вспомогательные трубопроводы технологических установок
Системы пожаротушения и противопожарные водопроводы
Оборотное водоснабжение производственных объектов
Особенности: исполнения с огнебезопасными уплотнениями, коррозионностойкие материалы

3. Химическая промышленность
