Шиберная задвижка: полное руководство

Что такое шиберная задвижка?

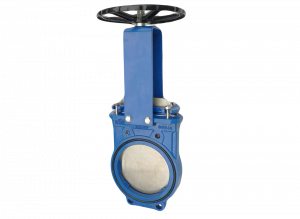

Шиберная задвижка (ножевой затвор) — это тип промышленной арматуры, которая перекрывает поток с помощью ножа (шибера). Он движется перпендикулярно потоку.

Если говорить проще, представьте себе заслонку, которая опускается и буквально разрезает поток, перекрывая его. Именно эта способность — работать с плотными, вязкими и загрязненными средами — является ее ключевым преимуществом.

Основное отличие от клиновых задвижек — в конструкции затвора и корпуса. Шибер — плоский и часто имеет острую кромку, а корпус спроектирован так, чтобы в нем не было застойных зон, где мог бы скапливаться мусор.

Конструкция шиберной задвижки: надёжность в простоте

Наши задвижки произведены из проверенных материалов. Их конструкция отработана до мелочей:

Материалы: Чаще используется чугун, сталь и нержавеющую сталь. Это гарантирует долгий срок службы.

Конструкция: Наши задвижки имеют фланцы для удобного и надежного монтажа в существующий трубопровод. Это классическое и самое распространенное решение.

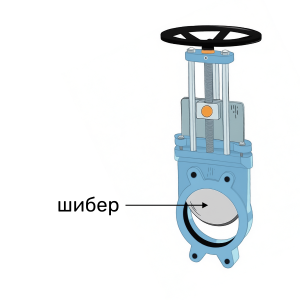

Шибер (ножевой затвор) — главная деталь: Это нож, который перекрывает поток. Он изготавливается из прочных материалов, чтобы выдерживать нагрузки и абразивный износ.

Система уплотнений: У шиберных задвижек качественные уплотнительные кольца, которые обеспечивают полную герметичность в закрытом состоянии.

Привод: штурвал, ручной, редуктор или электропривод, пневмопривод. Вы можете выбрать тот, который вам подходит.

Как работает шиберная задвижка?

Принцип работы очень простой и надежный:

Чтобы открыть: оператор поворачивает маховик. Шибер поднимается вверх, полностью освобождая проход для среды.
Чтобы закрыть: маховик поворачивается в обратную сторону. Шибер опускается и его острая кромка легко разрезает даже самые плотные примеси в потоке, герметично перекрывая его.

Где применяются шиберные задвижки?

Наши задвижки работают в самых сложных условиях:

Водоочистка и канализация: для сточных вод, ила.
Пищевая промышленность: для теста, паст, концентратов, сыпучих продуктов.
Целлюлозно-бумажная промышленность: для пульпы и бумажной массы.
Энергетика: для систем золошлакоудаления на ТЭЦ.
Химическая промышленность: для вязких и агрессивных сред (при использовании соответствующих материалов).
Горно-обогатительные комбинаты: для пульпы и шлама.

Как правильно выбрать шиберную задвижку?

Чтобы задвижка служила долго, важно правильно ее подобрать. Мы рекомендуем обратить внимание на пять ключевых параметров:

Среда: Что будет через нее идти? (Вода, пульпа, химикаты). Важны агрессивность и наличие твердых частиц.
Диаметр: Подбирается под диаметр вашего трубопровода.
Давление: Наши задвижки рассчитаны на работу в стандартном диапазоне давлений.
Тип: Их довольно много, нужно подбирать тот тип, который подойдет именно под вашу конструкцию.
Материал корпуса: Чугун для нейтральных сред, сталь и нержавейка — для более сложных условий.

Частые ошибки при эксплуатации

По нашему опыту, большинство проблем можно избежать:

Не используйте задвижку для регулировки потока. Её задача — полностью открыть или закрыть поток. Работа в половинчатом положении быстро выводит её из строя.
Соблюдайте направление потока. На корпусе есть стрелка. Установка против потока снижает герметичность.
Регулярно проводите техническое обслуживание. Это гарантирует долгую и надежную работу.

Плюсы и минусы шиберных задвижек

Плюсы:

+ Отлично работают с вязкими и загрязненными средами.

+ Простая и ремонтопригодная конструкция.

+ Надежность и долгий срок службы.

+ Полнопроходность (не сужают сечение трубы).

Минусы:

- Не подходят для плавного регулирования потока.

- Ограничены по максимальному давлению.
