Клапан обратный поворотный 19ч21бр — это один из наиболее востребованных видов трубопроводной арматуры, предназначенный для автоматического предотвращения обратного движения рабочей среды. Устройство широко используется в системах водоснабжения, отопления, тепловых пунктах и установках пожаротушения, обеспечивая надежную защиту насосного и технологического оборудования.

Назначение клапана 19ч21бр

Основная задача клапана — автоматически перекрывать поток при возникновении обратного движения воды или пара. Благодаря этому предотвращаются гидроудары, исключается повреждение насосов и другого оборудования, а также повышается общая надежность инженерных систем.

Клапан не требует внешнего управления: запорный диск открывается под действием потока рабочей среды и самостоятельно закрывается при изменении направления движения.

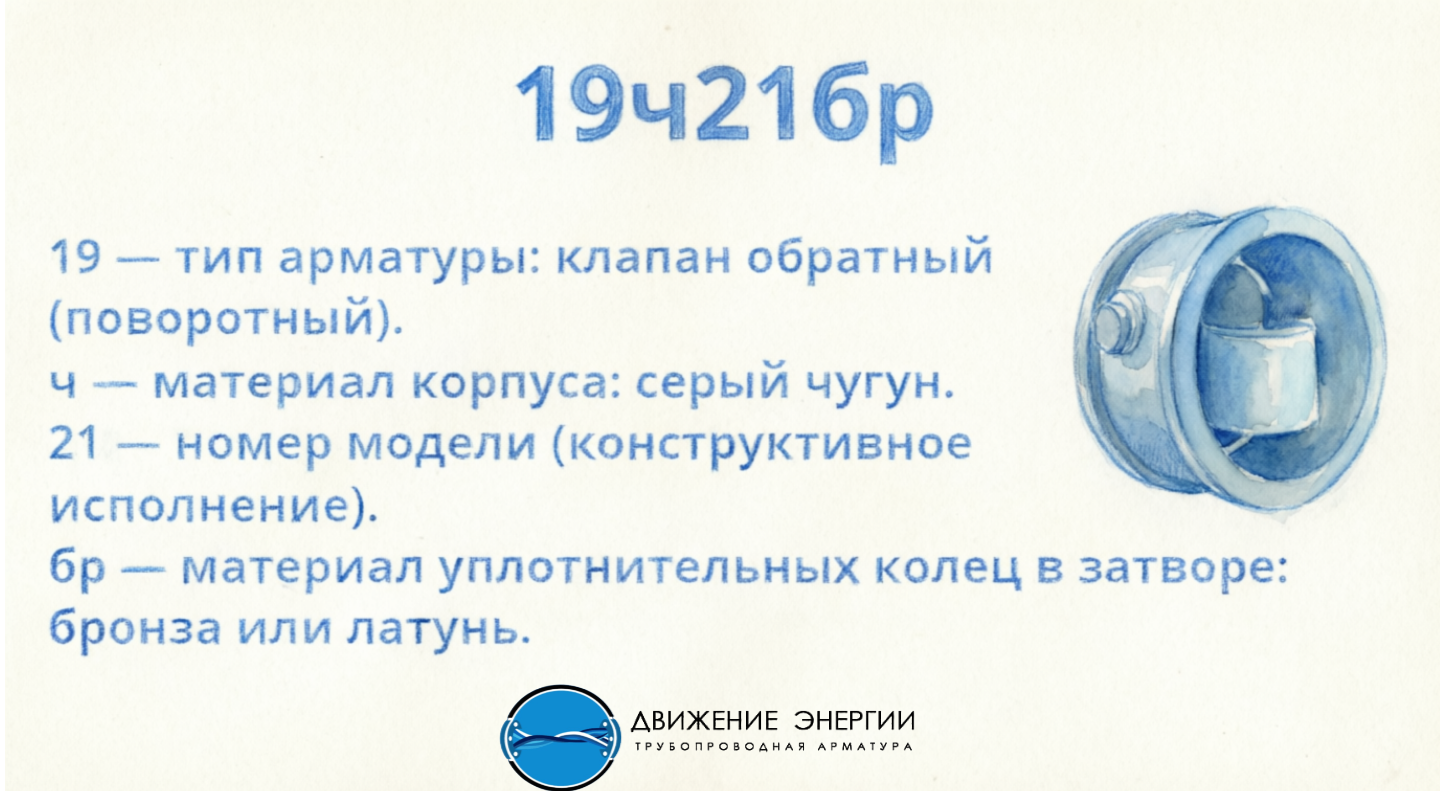

Маркировка 19ч21бр

Маркировка 19ч21бр обозначает промышленный поворотный обратный клапан (межфланцевый затвор). Он предназначен для автоматического предотвращения обратного потока рабочей среды (воды, пара) в трубопроводе.

Расшифровка по элементам:

- 19 — тип арматуры: клапан обратный (поворотный).

- ч — материал корпуса: серый чугун.

- 21 — номер модели (конструктивное исполнение).

- бр — материал уплотнительных колец в затворе: бронза или латунь.

Конструкция и особенности

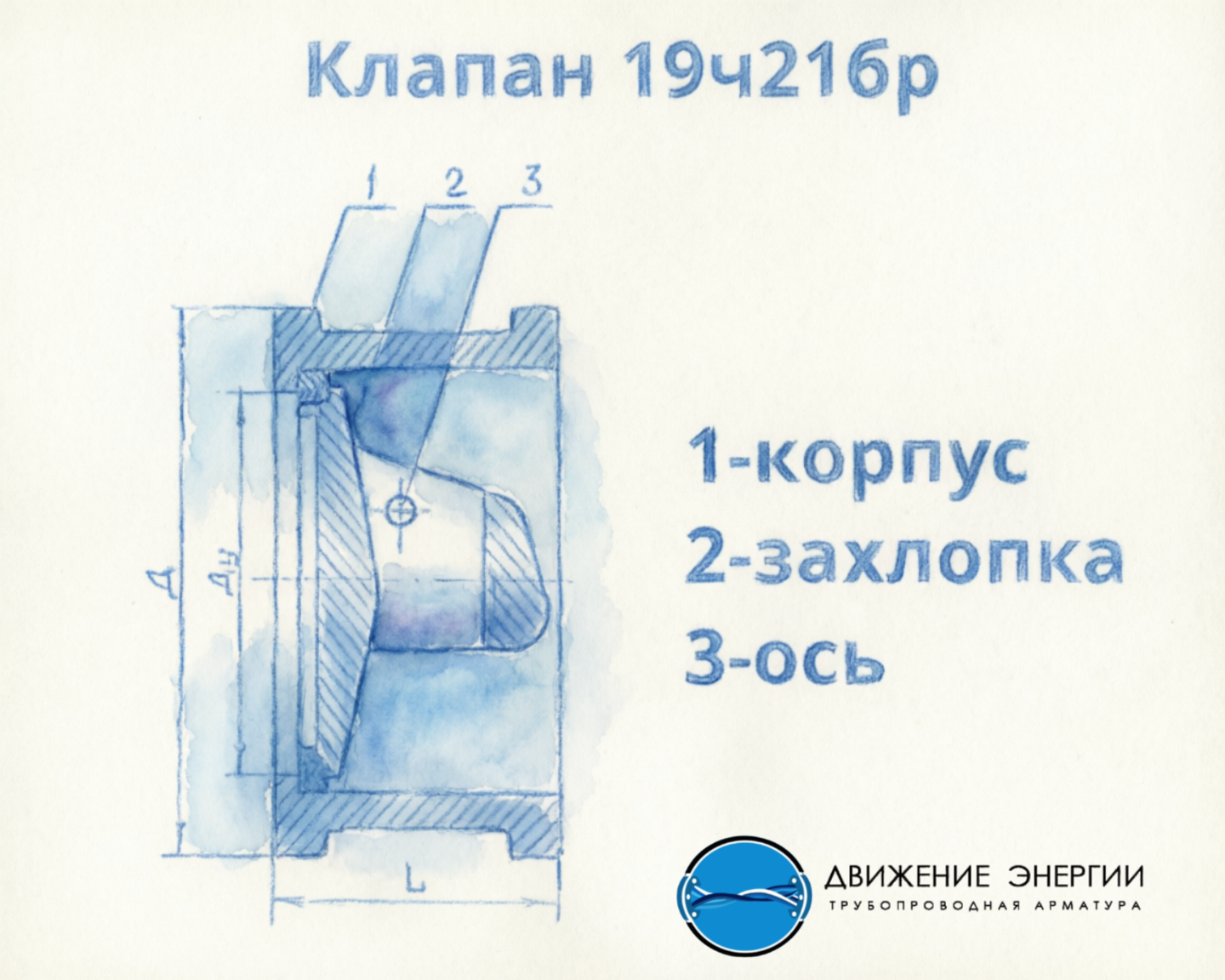

Клапан 19ч21бр состоит из следующих деталей: корпуса (1), захлопки (2) и оси (3).
Захлопка в корпусе клапана 19ч21бр крепится на осях, расположенных с некоторым отклонением относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки клапана.

При подаче среды в направлении под захлопку клапан 19ч21бр открывается, при этом скоростной напор среды удерживает клапан в открытом положении. При снижении давления среды (прекращении подачи) захлопка закрывает клапан под действием собственного веса.

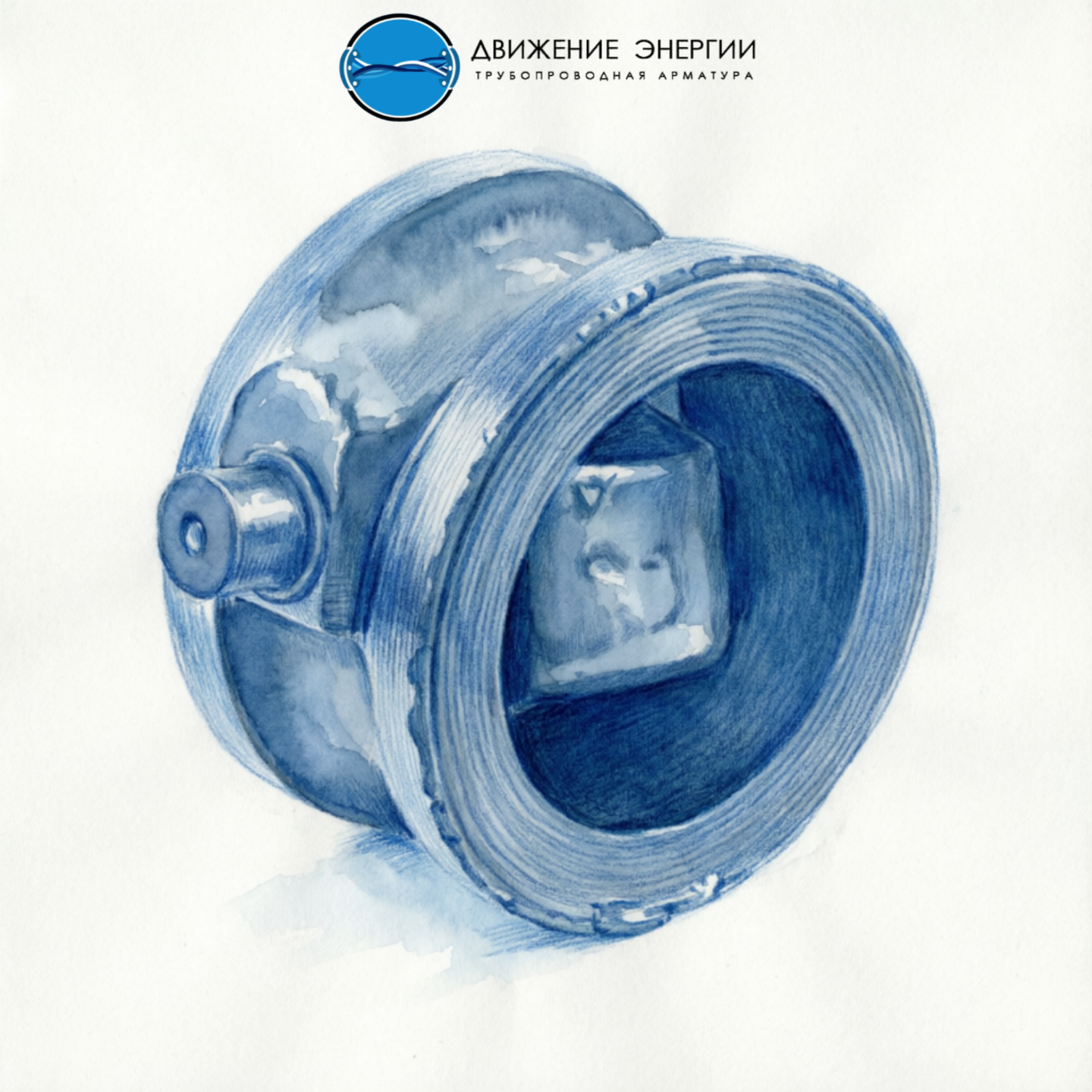

Обратный клапан 19ч21бр относится к поворотному типу. В качестве запорного элемента используется диск, который обеспечивает быстрое срабатывание и эффективную герметизацию.

Корпус изделия изготовлен из чугуна, а уплотнительные поверхности выполнены из латуни ЛЦ40С, что обеспечивает устойчивость к воздействию воды и пара, а также длительный срок эксплуатации.

Следует учитывать, что внешний вид изделия может отличаться в зависимости от условного диаметра (Ду) и номинального давления (Ру), а также допускается наличие следов поверхностной коррозии, не влияющей на работоспособность арматуры.

Основные технические характеристики

1. Модель: 19ч21бр;
2. Тип: обратный поворотный;
3. Номинальное давление (PN): 10/16;
4. Условный проход (DN): от 50 до 600 мм;
5. Материал корпуса: чугун;Материал уплотнения: латунь ЛЦ40С;
6. Запорный орган: диск;Рабочая среда: вода, пар;
7. Максимальная рабочая температура: до +225 °С;
8. Тип присоединения: межфланцевое;
9. Класс герметичности затвора: класс D по ГОСТ 9544-93;
10. Дренажная пробка: отсутствует;
11. Температура транспортировки: от -20 до +50 °С;
12. Условия производства: ТУ 372240-001-48140495-05;
13. Монтажное положение: любое.

Области применения

Клапан обратный 19ч21бр применяется в различных инженерных системах:

- системах холодного и горячего водоснабжения;

- отопительных сетях;

- тепловых пунктах;

- промышленных трубопроводах;

- системах пожаротушения;

- установках, работающих с водой и паром.

Благодаря простой и надежной конструкции оборудование успешно используется на объектах жилищно-коммунального хозяйства, в промышленности и энергетике.

Особенности монтажа

Клапан может устанавливаться как на горизонтальных, так и на вертикальных участках трубопровода при направлении потока снизу вверх. Во время монтажа необходимо ориентироваться по стрелке, нанесенной на корпус изделия, которая указывает правильное направление движения рабочей среды.

Преимущества клапана 19ч21бр

Среди основных достоинств данной модели можно выделить:

- автоматическое предотвращение обратного потока;

- защиту оборудования от гидроударов и аварийных ситуаций;

- надежную и долговечную конструкцию;

- устойчивость к высоким температурам;

- простоту монтажа и эксплуатации;

- возможность применения в широком диапазоне инженерных систем;

- соответствие требованиям технического регламента «О безопасности магистральных трубопроводов».

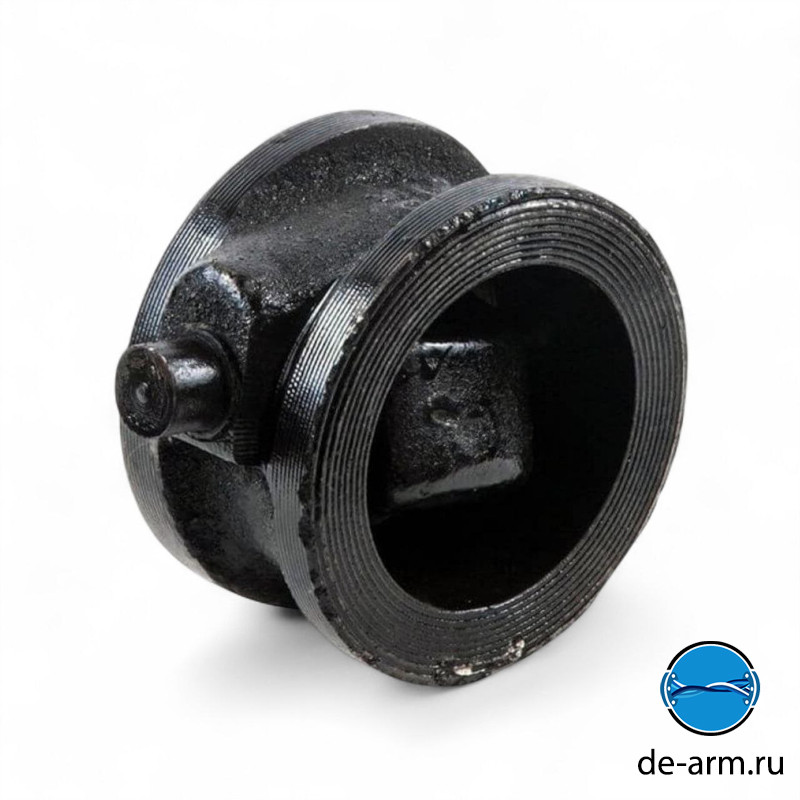

Пример: Клапан обратный однодисковый с противовесом 19ч21бр Ду500 межфланцевый чугунный

Обратный поворотный клапан 19ч21бр по праву считается одним из наиболее надежных решений для трубопроводных систем, работающих с водой и паром. Простая конструкция, высокая надежность и широкий диапазон типоразмеров делают его универсальным оборудованием для объектов различного назначения. Использование данного клапана позволяет обеспечить стабильную и безопасную работу инженерных систем, минимизируя риск возникновения аварий и выхода оборудования из строя.
