Чтобы правильно подобрать запорно-регулирующую арматуру (ЗРА) к диаметру трубы, необходимо точно знать условный диаметр (DN) трубы и её класс давления (PN); арматура выбирается с теми же параметрами DN и PN, чтобы обеспечить герметичное соединение, а выбор конкретного типа (шаровой кран, задвижка) зависит от рабочей среды (вода, газ), её параметров (температура, давление, агрессивность), условий эксплуатации и требуемой точности регулирования, а также от типа соединения (фланцевое, резьбовое, сварное).
Что такое запорно-регулирующая арматура
Запорно-регулирующая арматура (ЗРА) — это устройство, предназначенное для управления потоками в трубопроводах, что делает её незаменимым элементом в системах водоснабжения, отопления и газоснабжения.
Название «запорно-регулирующая арматура» подчеркивает её функции: «запорная» — для полного перекрытия потока, а «регулирующая» — для изменения его объема.
На английском языке это называется "shut-off and control valve", что также отражает основные функции устройства. Дополнительные смыслы могут включать в себя аспекты надежности и безопасности, которые обеспечивают такие устройства в трубопроводных системах. Иногда используют аббревиатуры: SRV или R-control valves.
Отрасли, где широко применяется запорная арматура
Продукция предприятий, выпускающих запорную арматуру пользуется широким спросом в самых разных областях человеческой деятельности. Элементы запорной арматуры богато представлены в таких отраслях, как добыча и переработка нефти и газа, химия, нефтехимия, электроэнергетика и коммунальное хозяйство.
Какая запорно-регулирующая арматура подбирается под трубы
При выборе запорно-регулирующей арматуры необходимо учитывать диаметр трубы, к которой она будет установлена. В данном контексте речь идет о трубах с обозначениями .DN/ДН и PN/РУ.
Что такое DN/ДН и PN/РН?
РУ (размер условный) и ДН (диаметр номинальный) — это термины, используемые для обозначения размеров труб и арматуры.
-РУ — это условный размер, который обозначает внутренний диаметр трубы, выраженный в миллиметрах. Он используется для упрощения выбора арматуры и других компонентов трубопроводной системы.
-ДН — это номинальный диаметр, который также выражается в миллиметрах и используется для обозначения размеров труб и арматуры в соответствии с международными стандартами.
Эти обозначения помогают унифицировать размеры и упрощают процесс подбора запорно-регулирующей арматуры. На английском языке РУ переводится как "nominal pressure", а ДН — как "nominal diameter".
Виды труб по материалу и форме
Труба — это элемент, предназначенный для транспортировки жидкостей, газов или сыпучих материалов. Трубы могут использоваться в различных отраслях, включая строительство, водоснабжение, газоснабжение, отопление и промышленность. Они могут иметь различные размеры, формы и материалы, в зависимости от назначения и условий эксплуатации.
По материалу:
- Стальные трубы: Изготавливаются из стали, меди, алюминия. Обладают высокой прочностью и долговечностью, используются в строительстве и промышленных системах.
- Пластиковые трубы: Изготавливаются из ПВХ, ПП, ПЭ. Легкие, коррозионно-стойкие и простые в монтаже, часто используются в системах водоснабжения и канализации.
- Чугунные трубы: Применяются преимущественно в системах наружной и внутренней канализации, хозяйственно-питьевого водоснабжения, а также в теплосетях и промышленных трубопроводах
По форме:
- Круглые трубы: Наиболее распространенный тип, используемый для большинства приложений.
- Квадратные и прямоугольные трубы: Используются в строительстве и для создания каркасных конструкций.
Маркировка и расшифровка понятий РУ и ДН для трубы
Маркировка труб включает в себя обозначения, которые помогают определить их характеристики, такие как диаметр, материал и предназначение.
Стандартные диаметры стальных труб определяются по наружному поперечному размеру и являются основным параметром при их маркировке, наряду с толщиной стенки и материалом.
Для серийных стальных труб диаметры стандартизуются в зависимости от назначения и способа их производства и регламентируются соответствующими государственными стандартами (ГОСТ) либо техническими условиями (ТУ).
- РУ (размер условный): Это обозначение, которое указывает на условный размер трубы, выраженный в миллиметрах. РУ используется для упрощения выбора арматуры и других компонентов трубопроводной системы. Например, труба с РУ 50 имеет внутренний диаметр, близкий к 50 мм.
- ДН (диаметр номинальный): Это термин, который также обозначает диаметр трубы, но используется в международных стандартах. ДН также выражается в миллиметрах и помогает унифицировать размеры труб и арматуры. Например, труба с ДН 50 будет иметь номинальный диаметр 50 мм.
Пример маркировки Труб
Труба 273×8 — 17Г1С, п/ш, ГОСТ 10704-91, ЧТПЗ
означает что:
- Труба немерная,
- Наружный диаметр — 273 мм
- Толщина стенки — 8 мм
- Материал — Сталь марки 17Г1С
- Тип трубы — прямошовная,
- Изготовлено согласно ГОСТ 10704-91
Принцип монтажа с использованием запорно-регулирующей арматуры
Монтаж трубопроводной системы с использованием запорно-регулирующей арматуры включает несколько ключевых этапов:
- Подбор арматуры: Перед монтажом необходимо выбрать запорно-регулирующую арматуру, соответствующую диаметру трубы (РУ или ДН) и условиям эксплуатации.
- Подготовка труб: Трубы должны быть очищены от загрязнений и ржавчины. Кромки труб необходимо обработать, чтобы обеспечить надежное соединение.
- Установка арматуры: Запорно-регулирующая арматура устанавливается в соответствии с направлением потока, указанным на корпусе устройства. Это важно для правильной работы системы.
- Соединение труб: Трубы соединяются с арматурой с помощью фланцев в зависимости от типа труб и арматуры.
- Проверка герметичности: После монтажа необходимо провести проверку на герметичность соединений, чтобы избежать утечек.
- Регулировка: Если арматура регулирующая, она настраивается в соответствии с необходимыми параметрами потока, что позволяет контролировать давление и объем жидкости или газа в системе.
Как правильно монтировать запорно-регулирующую арматуру исходя из данных РУ и ДН

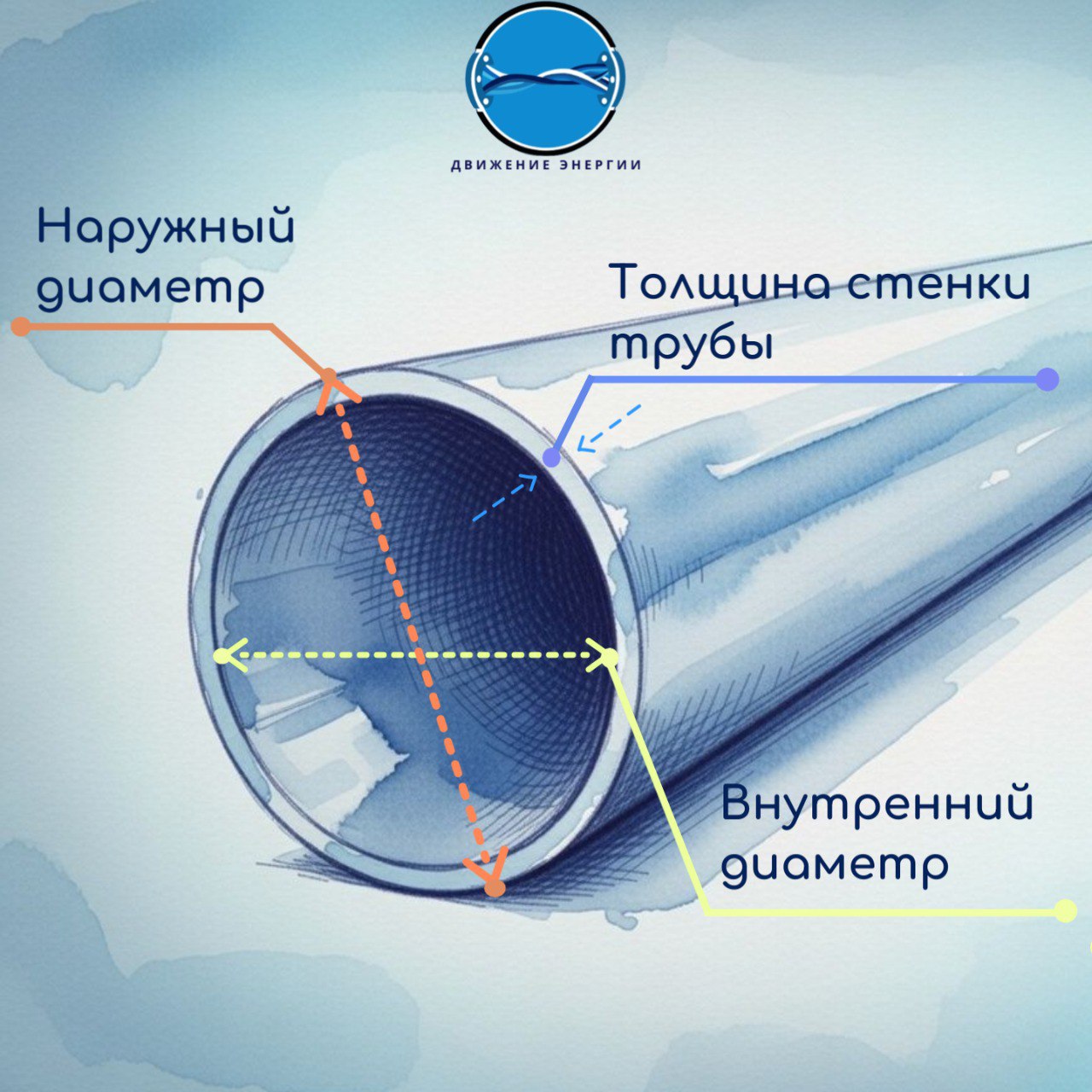

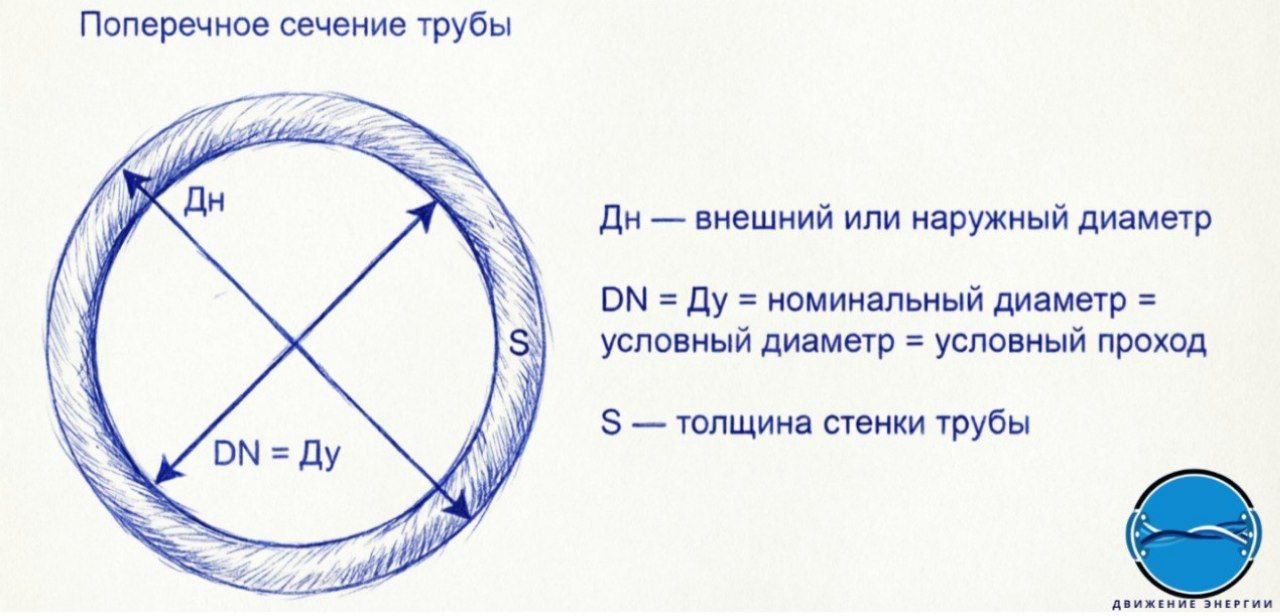

При работе с трубами важно понимать, какие размеры имеют значение и для чего они нужны. В трубах выделяют несколько ключевых параметров:
- Диаметр условный (ДУ) — это внутренний размер трубы, который используется для расчетов проходящего объема жидкости или газа. ДУ — это стандартизированный размер, который упрощает классификацию труб, но он не всегда совпадает с точным внутренним диаметром.
- Наружный диаметр — это размер трубы по внешнему контуру. Он особенно важен при механической обработке трубы: при нарезании резьбы или изготовлении фланцевого соединения.
Таким образом, для правильного выбора и монтажа труб необходимо знать оба диаметра — и внутренний (ДУ), и внешний.
Важность толщины стенок и стандартов
Кроме диаметров, очень важен параметр толщина стенки трубы — от него зависит прочность и устойчивость к внутреннему давлению. Также стоит учитывать, что трубы из разных материалов и для разных целей изготавливаются по разным ГОСТам. Например, существуют отдельные ГОСТы для:
- Электросварных труб
- Труб для водоснабжения и газа
- Полимерных труб и др.
Ознакомление с соответствующими стандартами поможет правильно подобрать трубу для конкретных условий эксплуатации.

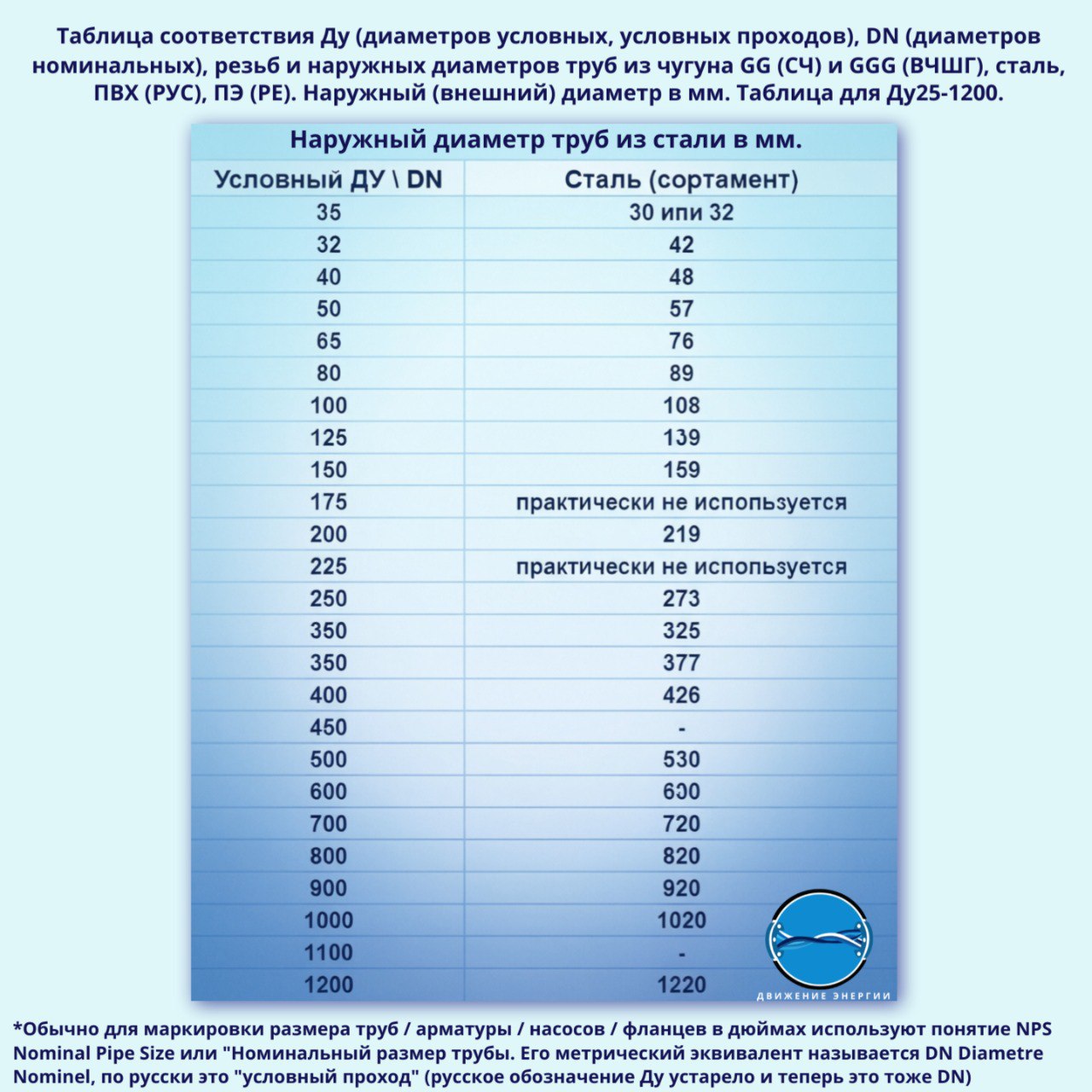

Таблица соответствия наружного диаметра труб.
Ниже представлена таблица соответствия Ду (диаметров условных, условных проходов), DN (диаметров номинальных), и наружных диаметров труб из стали.

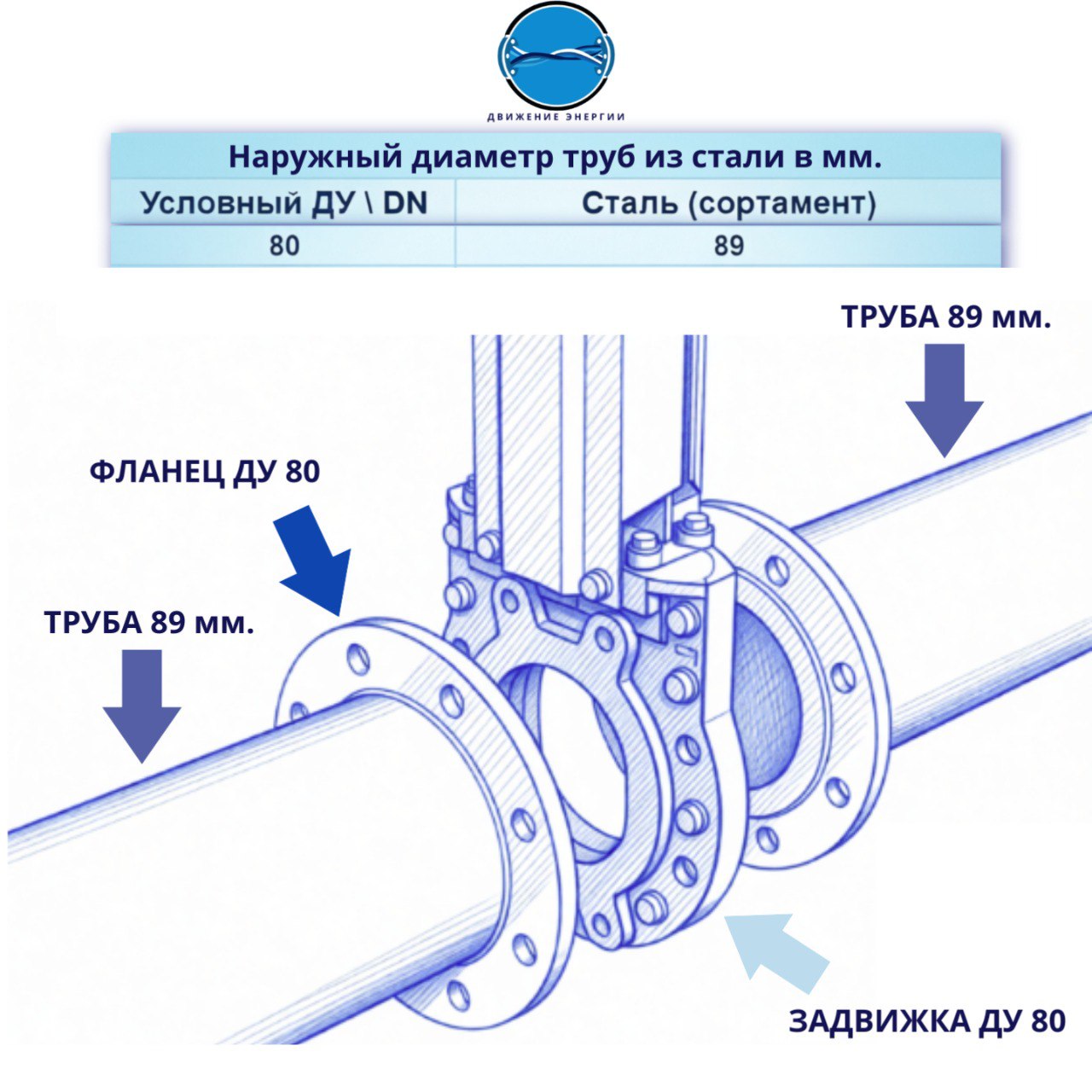

А на данном примере представлен пример соответствия размеров между арматурой и трубами.
Если хотите узнать о подборе ЗРА и труб или получить консультацию — обращайтесь к De.arm.ru (ДЭ-ГРУПП). Мы знаем, как сделать так, чтобы ваша система работала без аварий и стрессовых ситуаций.
