Резиновый компенсатор (виброкомпенсатор резиновая вставка)- это гибкий соединитель, состоящий из двух фланцев, синтетических или натуральных эластомеров. Компенсаторы используют для снятия напряжения в системах трубопровода из-за тепловой и механической вибрации. Односферный резиновый компенсатор используется для поглощения вибрации и снижения шума.

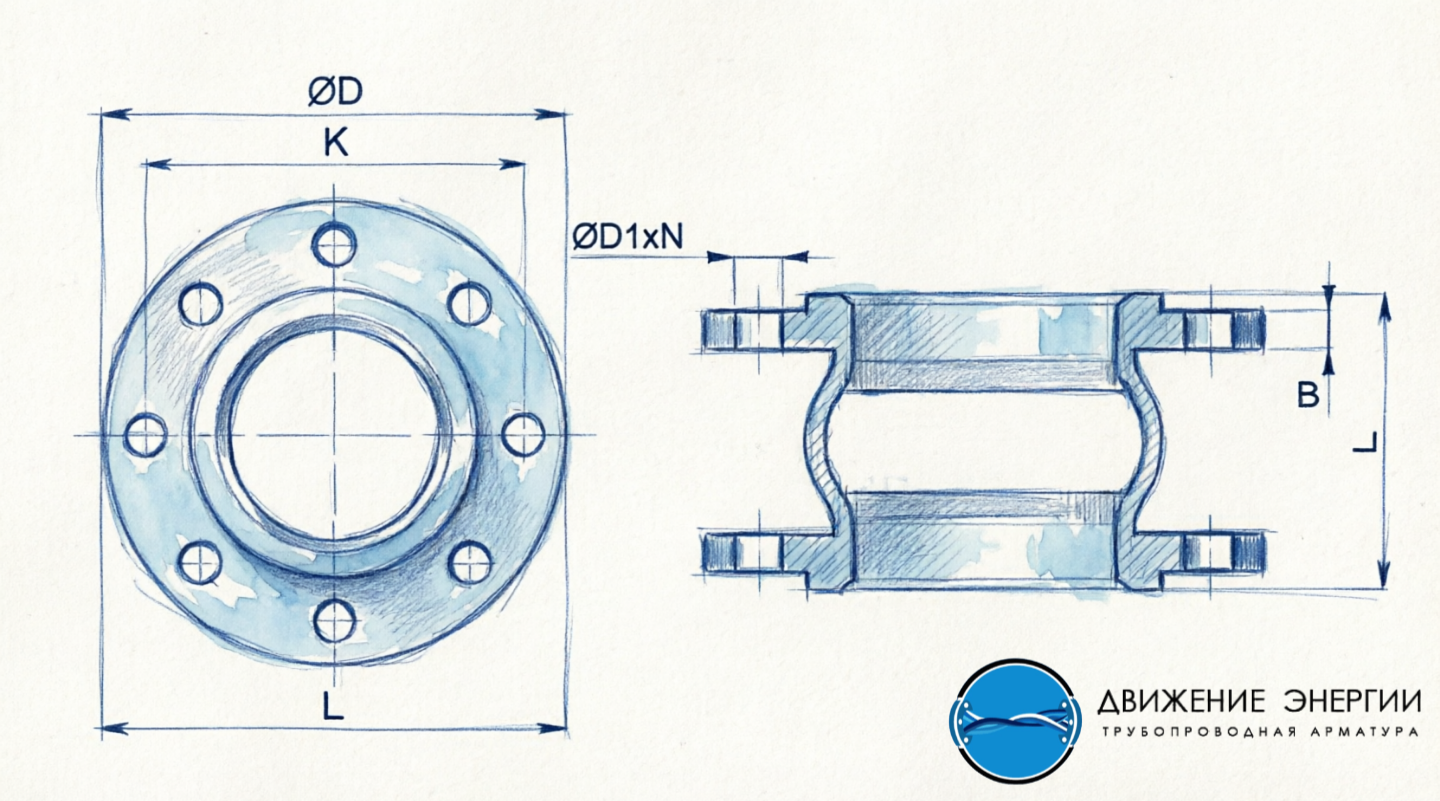

Технические характеристики резиновых компенсаторов

Диаметр (ДУ DN): 15 - 1200 мм
Давление (РУ PN): 1025
Рабочая среда: зависит от выбора материала
Температура эксплуатации: <120 (120 может быть при условном давлении до 1,0/1,6 МПа)
Температура окружающей среды: от -15 до +40 °С
Материал корпуса: NBR, EPDM, SBR, PTFE
Тип присоединения: фланцевый

Функции компенсаторов:

Резиновые компенсаторы — это надежная защита трубопровода от деформаций. Они предотвращают повреждения, вызванные вибрациями и тепловым расширением труб при перепадах температур. Благодаря своей эластичности, виброкомпенсатор компенсирует вибрации на трубопроводе, снимая механическое напряжение с соединительных узлов.

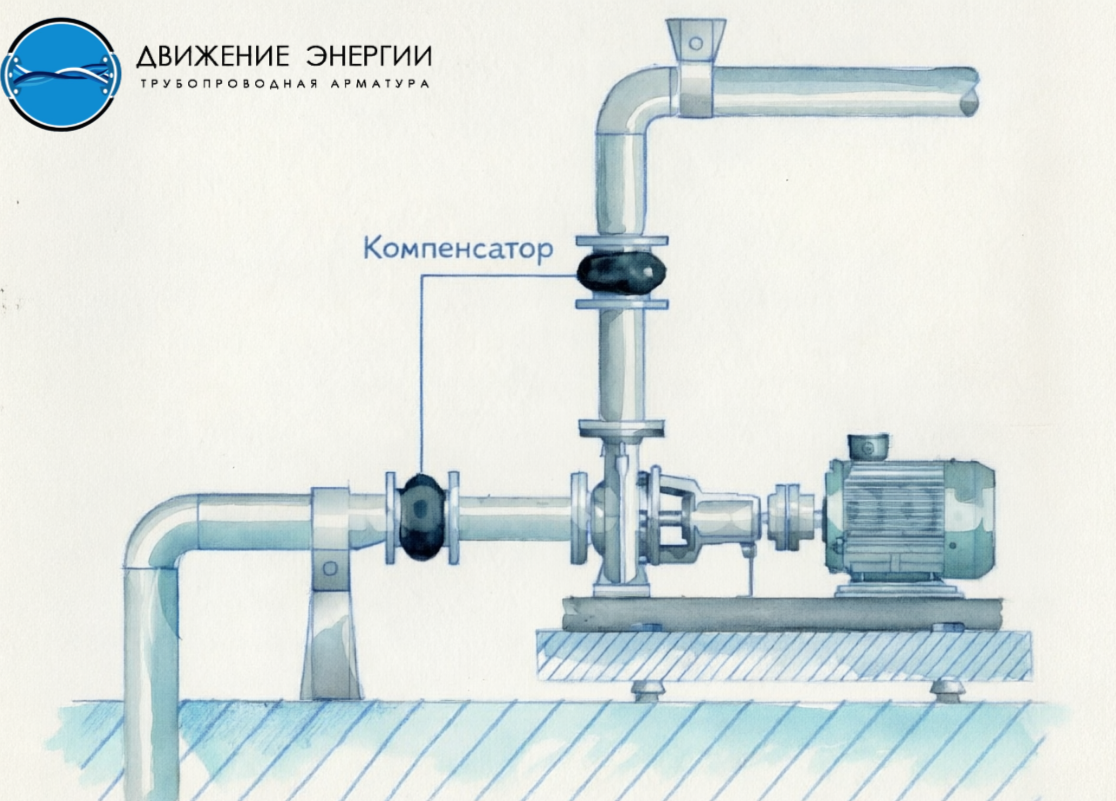

Как это работает?

Трубопроводы способны частично гасить деформации за счет собственной геометрии, но для полной безопасности этого мало. Специальные резиновые фланцевые компенсаторы решают эту проблему. Работая в пределах упругой деформации, они обеспечивают гибкость системы и гарантируют абсолютную герметичность стыков даже при интенсивном движении элементов теплосети.

1_4

Материалы резиновых компенсаторов

Правильный выбор резины (эластомера) для компенсатора основан на химической совместимости с рабочей средой, температуре, давлении и типе деформаций. Основные материалы —

EPDM (вода, пар);
NBR (масла, нефтепродукты);

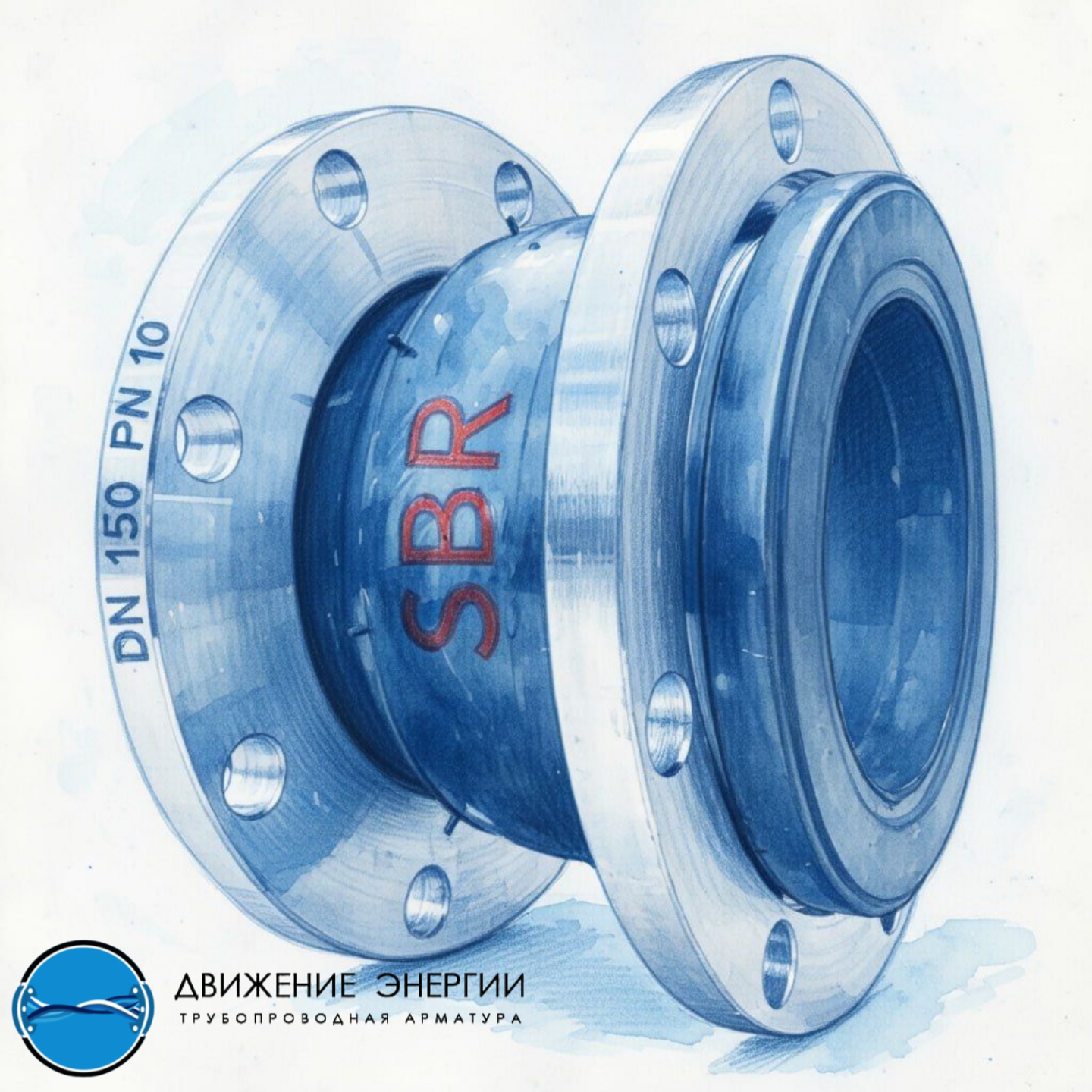

SBR (песок, техническая вода);
PTFE (агрессивная химия)

Давайте рассмотри рабочие среды подробнее:

EPDM (Этиленпропиленовый каучук): Вода, пар, воздух, разбавленные кислоты/щелочи, устойчив к озону и старению.

Стойкость: Отличная устойчивость к старению, озону и УФ-излучению.
Температурный диапазон: Работает в широком диапазоне, типично от -50 до +120 (кратковременно +130)
Устойчивость к средам: Устойчив к горячей воде, пару, полярным растворителям, разбавленным кислотам и щелочам.
Ограничения: Не совместим с минеральными маслами, смазками, углеводородным топливом и растворителями.

6_3

Пример: Компенсатор резиновый фланцевый EPDM Ду150 Ру 10/16

NBR (Нитрильный каучук): Масла, нефтепродукты, буровые растворы, топливо (до 40% углеводородов).

Устойчивость к средам: Отличная стойкость к минеральным маслам, смазкам, топливам (дизель, бензин), воде (до 70°C), гидравлическим жидкостям (HFA, HFB, HFC).
Диапазон рабочих температур: Стандартно от -30°C до +100°C (кратковременно до +120°C, низкотемпературные марки — до -50°C).
Ограничения: Низкая стойкость к ультрафиолету (озону), ацетону, кетонам, эфирам, хлорированным углеводородам.

3_6

Пример: Компенсатор резиновый фланцевый NBR Ду150 Ру10/16 фл

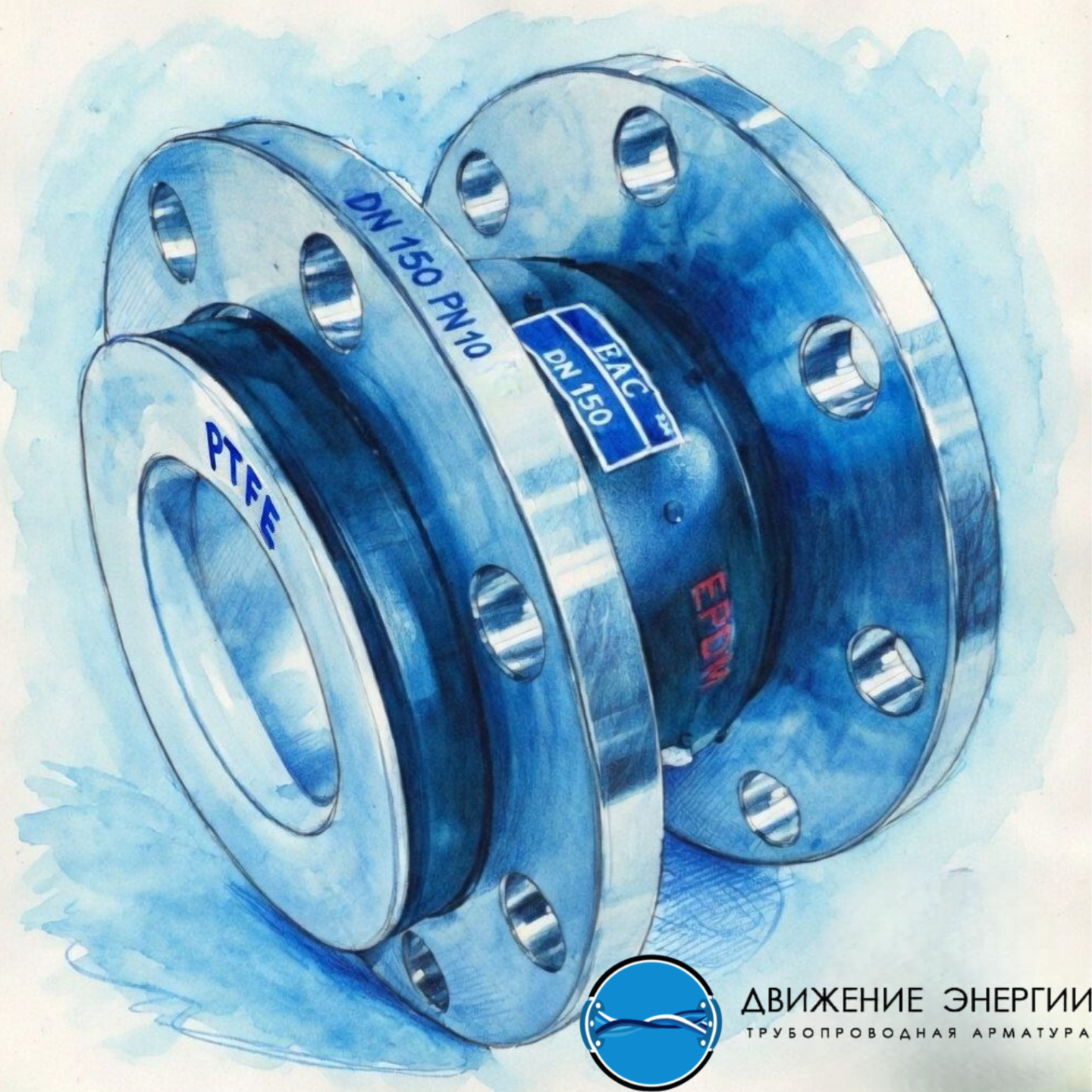

PTFE (Фторопласт/Тефлон): Практически любая агрессивная химия, высокие температуры.

Диапазон рабочих температур: экстремальный диапазон от –70°C до +180°C.
Устойчивость к средам: абсолютно инертен (почти все кислоты, щелочи, растворители, масла).
Ограничения: отсутствие эластичности («хладнотекучесть»)

5_4
