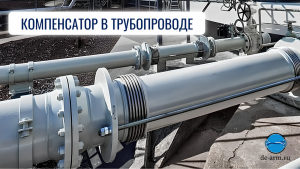

Трубопровод — это не статичная, а живая система. Он постоянно двигается: нагревается и охлаждается, вибрирует от работы насосов, испытывает давление и гидроудары. Без специальных устройств, которые берут эти нагрузки на себя, даже самый прочный трубопровод был бы обречен на постоянные аварии.
Что такое компенсатор и зачем он нужен?
Компенсатор — это гибкий элемент, устанавливаемый в трубопроводную систему для поглощения нежелательных воздействий. Если говорить просто, он работает как буфер, который «гасит» опасные последствия нескольких ключевых процессов:
- Температурное расширение: При нагреве трубы удлиняются. Например, стальной трубопровод при нагреве на 100°C расширяется на 1,2 мм на каждый метр длины. В жесткой системе это приводит к огромному напряжению, которое ищет выход — деформируются опоры, разрушаются сварные швы, возникает риск разгерметизации.
- Вибрации: Насосы, компрессоры и другое оборудование создают вибрацию, которая передается по трубам, вызывая шум, износ соединений и усталость металла.
- Смещения и несоосность: Компенсаторы могут компенсировать небольшие монтажные погрешности и смещения опор.
Без компенсатора эти силы накапливаются в самых нагруженных участках, что неминуемо приводит к разрушению и разгерметизации трубопровода.
Основные типы компенсаторов: сильфонные и резиновые. Они решают схожие задачи, но делают это по-разному и применяются в разных условиях.
Сильфонные компенсаторы: сердце из «гармошки»

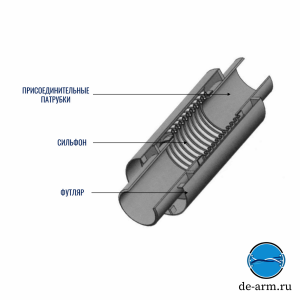

Основу сильфонного компенсатора составляет сильфон — упругая гофрированная оболочка из нержавеющей стали, которая может сжиматься, растягиваться и изгибаться, сохраняя герметичность. Именно эта «гармошка» принимает на себя осевые, боковые и угловые перемещения. Футляр защищает сильфон, а присоединительные патрубки надежно соединяются с трубопроводом.
Сферы применения:
- Магистральные тепловые сети: Компенсация значительных температурных расширений на длинных прямых участках.
- Промышленные трубопроводы: Использование в системах с паром, химикатами, высокими давлениями.
- Подключение к оборудованию: Установка перед насосами, теплообменниками и котлами для снижения вибрационных нагрузок.

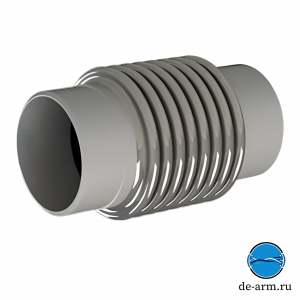

Пример: Компенсатор сильфонный осевой Hortum КСО Ду150 Pу16 многослойный под приварку длина 270 мм 150-16-60
Резиновые компенсаторы (вибровставки): гибкий амортизатор
Резиновый компенсатор — это эластичный рукав, заключенный между двумя металлическими фланцами. Его гибкость позволяет эффективно гасить вибрации и компенсировать несоосность.
Сферы применения:
- Системы водоснабжения и канализации: Гашение вибрации от насосных станций.
- Вентиляция и кондиционирование: Компенсация вибрации от вентиляторов и соединение участков воздуховодов.
- Обвязка технологического оборудования: Защита приборов и соединительных элементов трубопровода от вибраций и гидроударов.

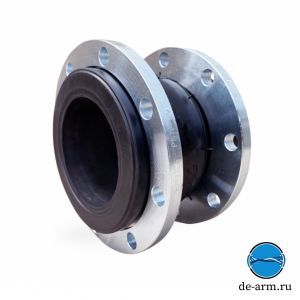

Пример: Компенсатор резиновый фланцевый EPDM Ду 200 Ру 10 Сталь 12X18H10T
Ключевой параметр выбора — материал резины, от которого зависит стойкость к разным средам:
- EPDM: Универсальный материал для горячей и холодной воды, пара. Устойчив к старению.
- NBR: Оптимален для сред, содержащих масла и нефтепродукты.
- PTFE: Идеален для самых агрессивных химических сред.
Как правильно выбрать компенсатор? Ключевые параметры.
- Какую проблему решаем? Температурные расширения — выбираем сильфонный. Вибрации — чаще подойдет резиновая вибровставка.
- Условный диаметр (Ду/DN) должен точно соответствовать диаметру трубопровода
- Рабочее давление (Ру/PN)
- Температура среды: Для систем отопления и ГВС это обычно до +95...+120°C.
- Химический состав среды: Определяет материал сильфона (нержавеющая сталь) или резины (EPDM, NBR, PTFE)
Ошибки при монтаже и эксплуатации:
- Установка компенсатора без направляющих опор, которые обеспечивают его соосность.
- Превышение заявленной компенсирующей способности.
- Монтаж резинового компенсатора для сред, агрессивных к его материалу.
- Использование сильфонного компенсатора без внутреннего экрана в системах с высокоскоростным или турбулентным потоком.
Почему стоит выбрать компенсаторы от DE-ARM.RU?
В нашем каталоге вы найдете полный спектр решений для любых задач и бюджетов: сильфонные компенсаторы для компенсации тепловых расширений в системах отопления и горячего водоснабжения. А резиновые виброкомпенсаторы из EPDM, NBR и PTFE для эффективного гашения вибраций и компенсации смещений.
Мы подберем оптимальное решение под ваши параметры: среду, давление, температуру и бюджет.
