Заглушки для трубопроводов — что это?
Заглушки для трубопроводов — это критически важный вид трубопроводной арматуры, используемый для герметичного перекрытия конца трубы или технологического отверстия. Несмотря на кажущуюся простоту конструкции, от качества и правильного выбора заглушек зависит безопасность эксплуатации трубопроводных систем, особенно в ответственных отраслях: нефтегазовой, химической, энергетической и ЖКХ.
Назначение и область применения
Заглушки выполняют несколько ключевых функций:
- Герметичное перекрытие концов трубопроводов при монтаже, ремонте или консервации
- Защита внутренних полостей оборудования от попадания загрязнений, влаги и посторонних предметов
- Испытание трубопроводов на прочность и герметичность
- Резервирование отводов для будущего подключения дополнительных линий
- Аварийное перекрытие поврежденных участков
Применение заглушек охватывает все отрасли промышленности: от нефтегазодобычи и нефтепереработки до ЖКХ, пищевой промышленности и водоочистки.
По ГОСТу или по АТК?
Заглушки для трубопроводов выпускаются как по ГОСТ, так и по АТК, поскольку эти стандарты решают разные задачи. ГОСТы устанавливают универсальные требования к продукции и применяются в широком спектре отраслей, тогда как АТК — это отраслевые технические стандарты, разработанные для нефтегазовой, химической и энергетической промышленности с учетом повышенных требований к безопасности и эксплуатации. Поэтому выбор заглушки по ГОСТ или АТК зависит от условий работы трубопровода, требований проекта и специфики отрасли.

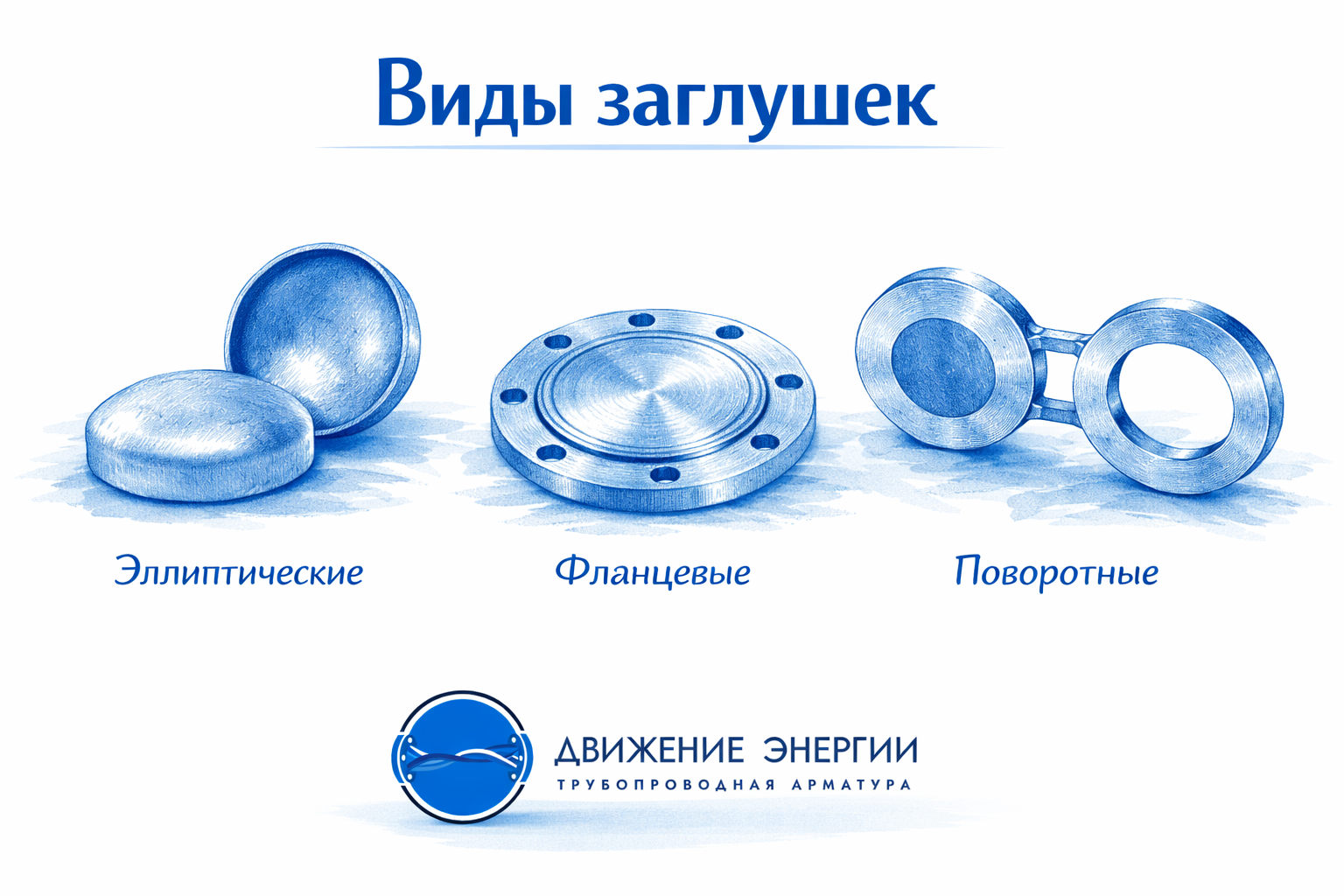

Виды заглушек: конструктивные особенности
-

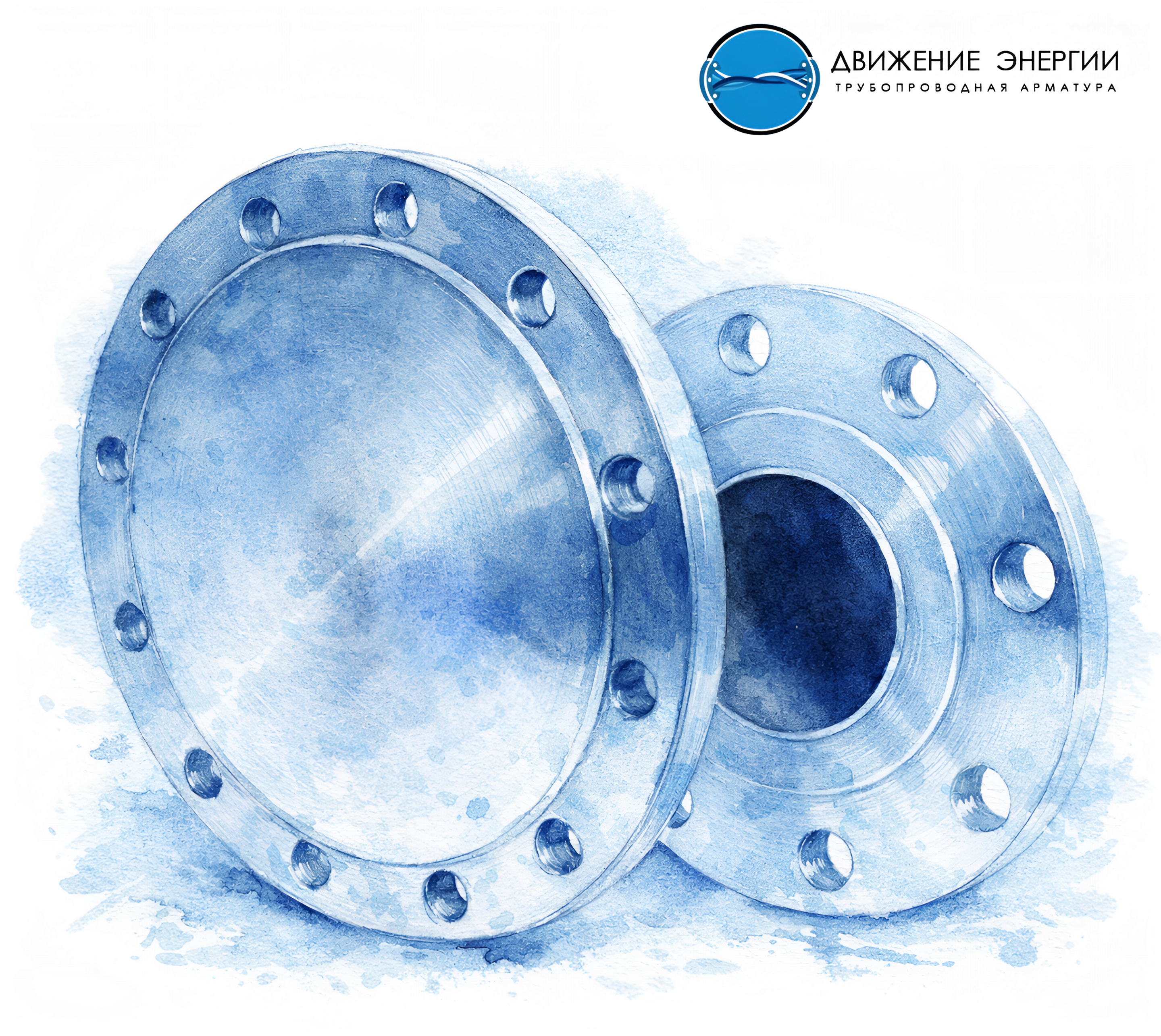

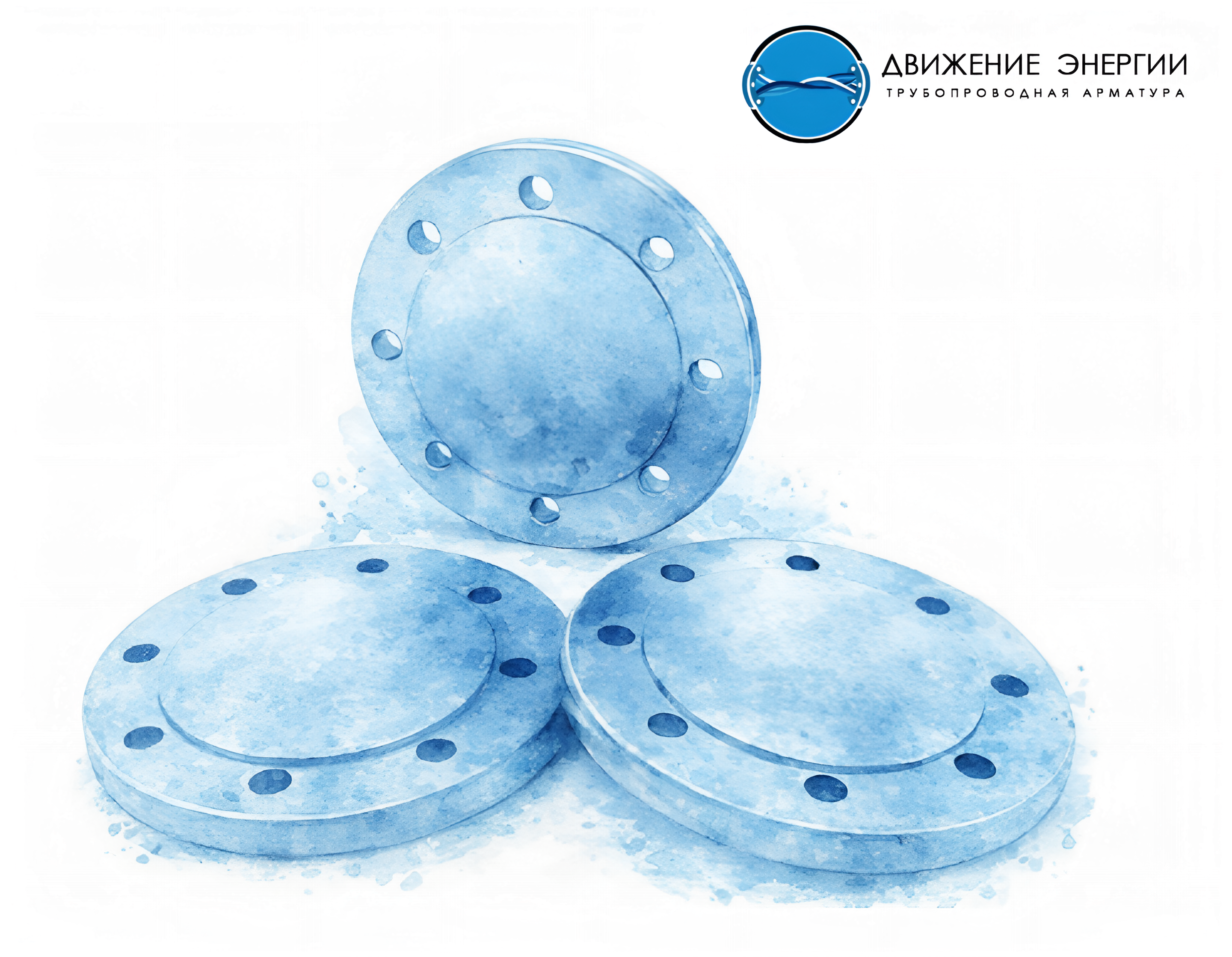

Фланцевые заглушки АТК 24.200.02.90
Конструкция:
Фланцевые (или блинные) заглушки представляют собой сплошной диск с отверстиями под болтовое соединение, соответствующий параметрам ответного фланца трубопровода.
Преимущества:
- Быстрый монтаж и демонтаж без сварки
- Возможность многократного использования
- Удобство обслуживания и инспекции
Применение:
Фланцевые заглушки востребованы на участках, требующих частого обслуживания: технологические линии нефтепереработки, химического производства, системы водоснабжения.
ПРИМЕР: Заглушка стальная фланцевая Ду 100 Ру 25 АТК 24.200.02.90
-

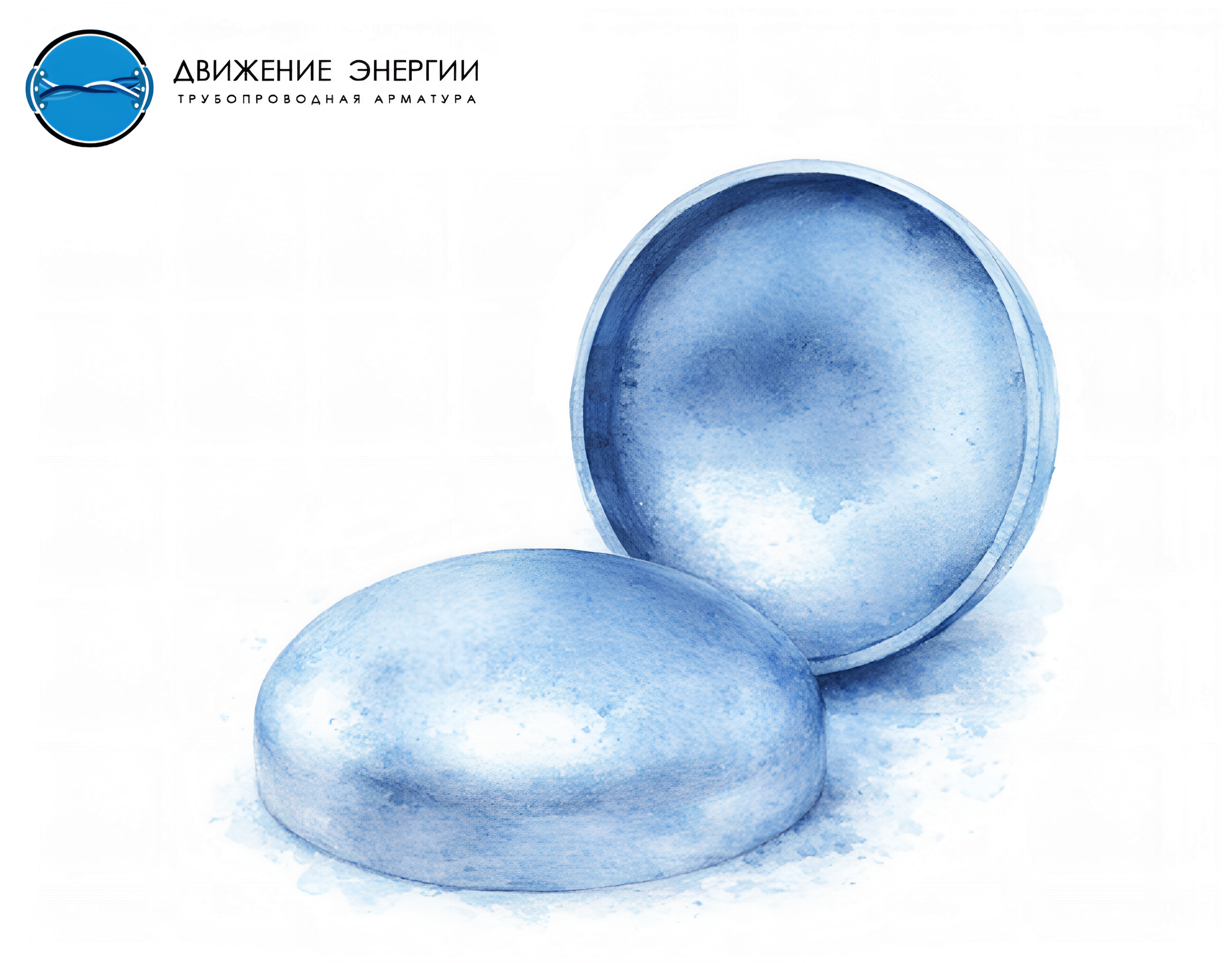

Эллиптические заглушки (Сферические) ГОСТ 17379-01
Конструкция:
Эллиптические (овальные) заглушки представляют собой выпуклые днища эллиптической формы, привариваемые к торцу трубы. Профиль заглушки описывается полуэллипсом, что обеспечивает оптимальное распределение напряжений.
Технические характеристики:
- Форма: выпуклая эллиптическая (стандартное соотношение осей 2:1)
- Способ присоединения: приварка встык
- Рабочее давление: до 100 МПа и выше
- Температурный диапазон: от -70°C до +600°C
Преимущества:
- Высокая прочность — эллиптическая форма равномерно распределяет внутреннее давление
- Минимальная материалоемкость при максимальной прочности
- Надежность — отсутствие разъемных соединений исключает протечки
- Долговечность — устойчивость к циклическим нагрузкам
Применение:
Эллиптические заглушки используются в ответственных высокотемпературных и высоконагруженных системах:
- Магистральные нефте- и газопроводы
- Котлы и сосуды под давлением
- Химические реакторы
- Паропроводы ТЭС и АЭС
ПРИМЕР: Заглушка эллиптическая сталь исп 2 108х4,0 (Ду100)
-

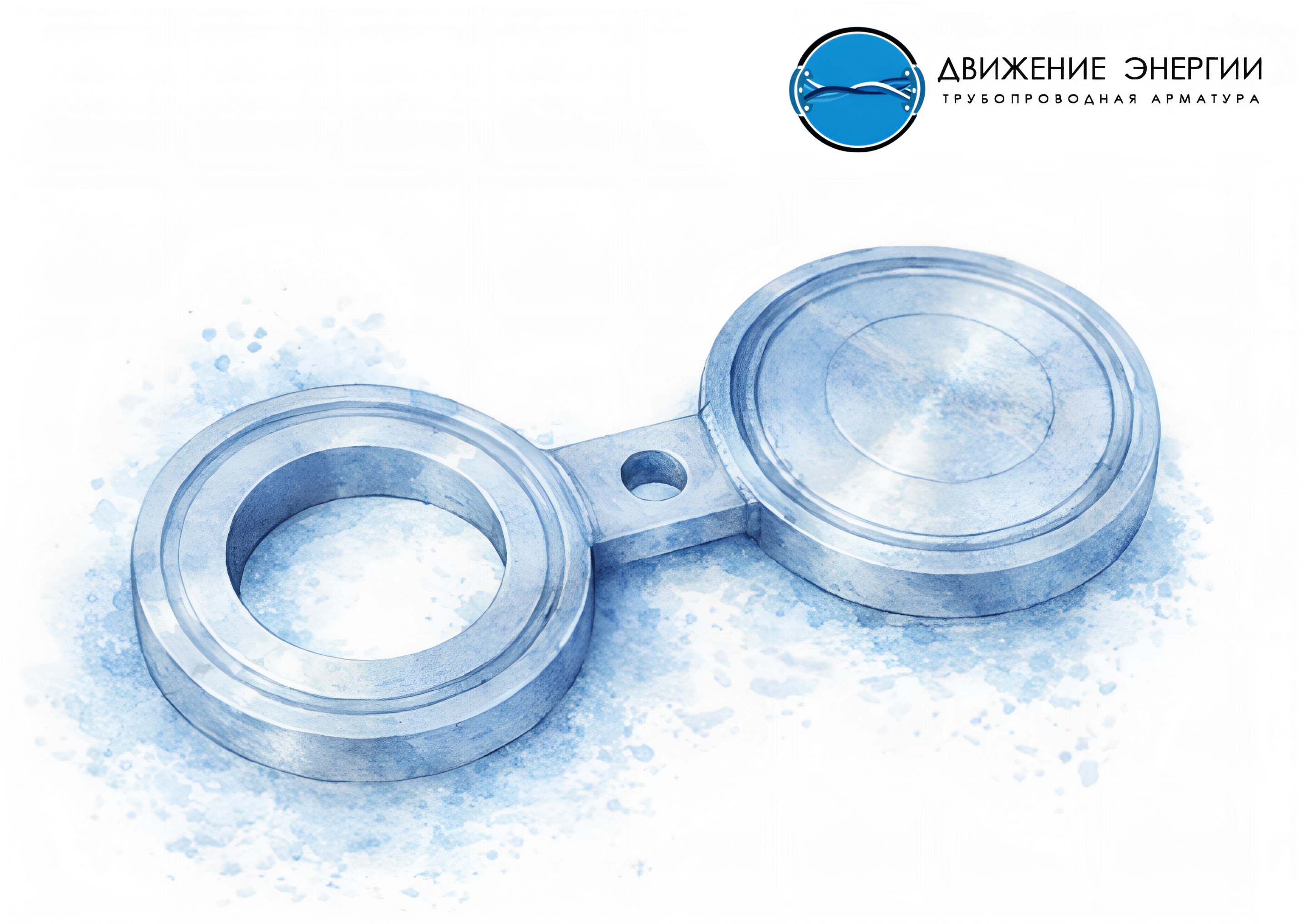

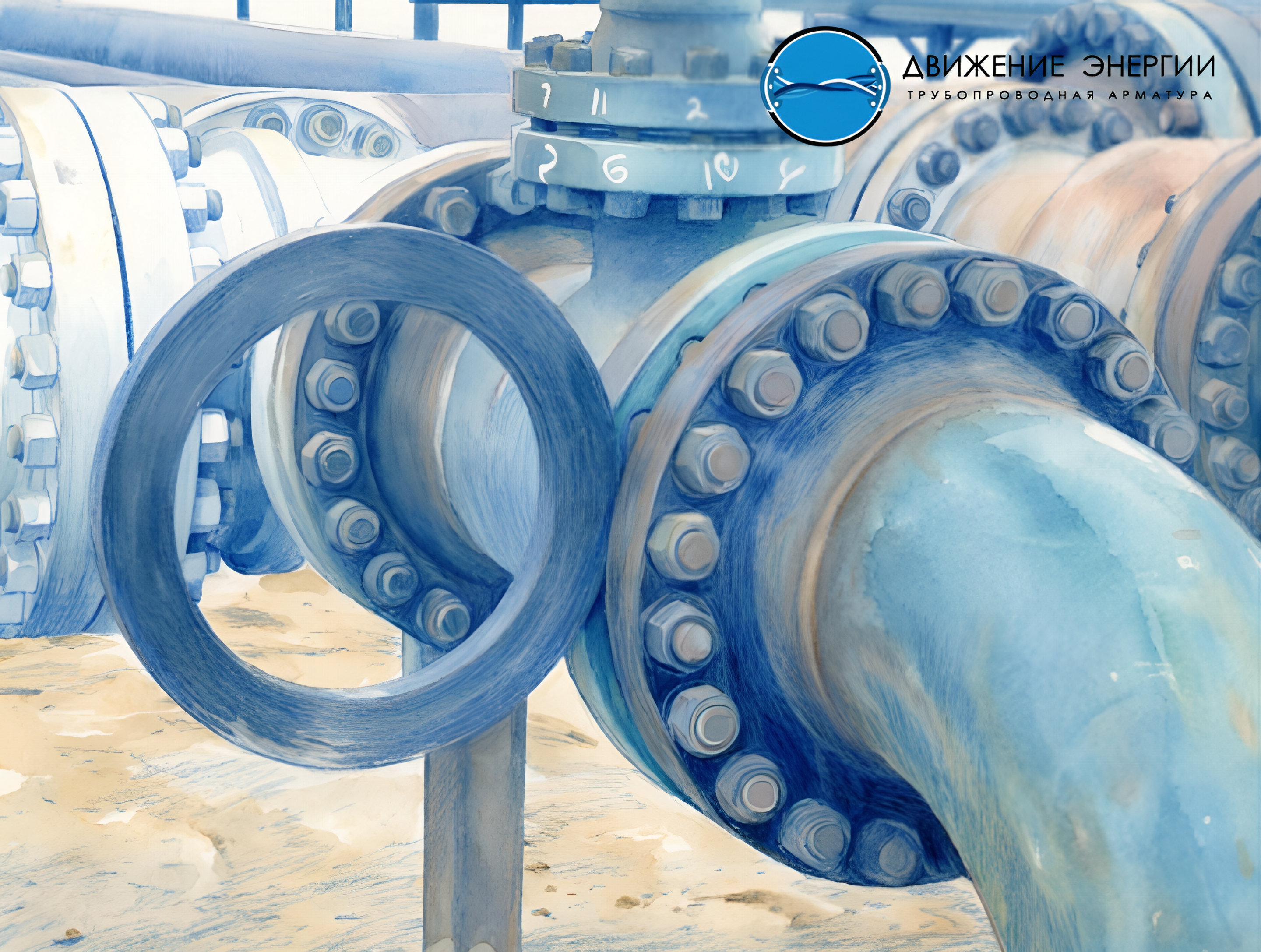

Поворотные заглушки (восьмерка, АТК 26-18-5-93)
Конструкция:
Поворотные заглушки (также называемые поворотными блинками или очки Шмитда) — это специализированная арматура, позволяющая быстро переводить трубопровод из рабочего состояния в заглушенное путем поворота диска на 90-180 градусов.
Конструктивные элементы:
- Корпус с фланцевыми соединениями
- Поворотный диск или блинок
- Уплотнительные поверхности
- Привод (ручной, электрический, пневматический)
- Фиксаторы положения
Преимущества:
- Оперативность — переключение за несколько минут без демонтажа
- Безопасность — исключение ошибок при установке
- Герметичность — надежное уплотнение в обоих положениях
- Контроль — четкая визуальная индикация положения
Применение:
Поворотные заглушки незаменимы в системах, требующих частого переключения:
- Технологические линии нефтепереработки
- Системы подготовки нефти и газа
- Химические производства с периодическими процессами
- Системы очистки и фильтрации
ПРИМЕР: Заглушка поворотная Ду100 Ру16 АТК 26-18-5-93
Критерии выбора заглушек
Наш инженер Эдуард составил для вас чек-лист с критериями, которые стоит учитывать при подборе заглушек:
- Рабочее давление (PN) — должно соответствовать или превышать давление в трубопроводе
- Условный проход (DN) — точное соответствие диаметру трубы
- Рабочая температура — учет термических расширений и прочности материала
- Агрессивность среды — выбор коррозионностойкого материала
- Частота обслуживания — для частого переключения предпочтительны фланцевые и поворотные заглушки
- Требования безопасности — для ответственных систем обязательна сертификация
Заглушки для трубопроводов — это не просто вспомогательная арматура, а важнейший элемент безопасности и надежности трубопроводных систем. Правильный выбор между фланцевыми, эллиптическими и поворотными заглушками зависит от конкретных условий эксплуатации, требований к герметичности и частоты обслуживания.
Компания «Движение Энергии» предлагает широкий ассортимент заглушек всех типов для предприятий нефтегазовой отрасли, промышленности и ЖКХ. Мы обеспечиваем:
- Собственное производство и контроль качества
- Соответствие ГОСТ, ТУ и международным стандартам
- Поставки по всей России и странам Таможенного союза
- Техническое сопровождение и помощь в подборе
Доверяйте надежность ваших трубопроводов профессионалам!
