Что обозначают Ду, Ру, DN и PN в трубопроводной арматуре?

При проектировании, производстве и эксплуатации трубопроводных систем вы неизбежно столкнётесь с такими обозначениями, как Ду, Ру, DN, PN. Эти параметры определяют совместимость и рабочие характеристики арматуры, труб, фитингов и других элементов системы. Ниже — расшифровка каждого термина.

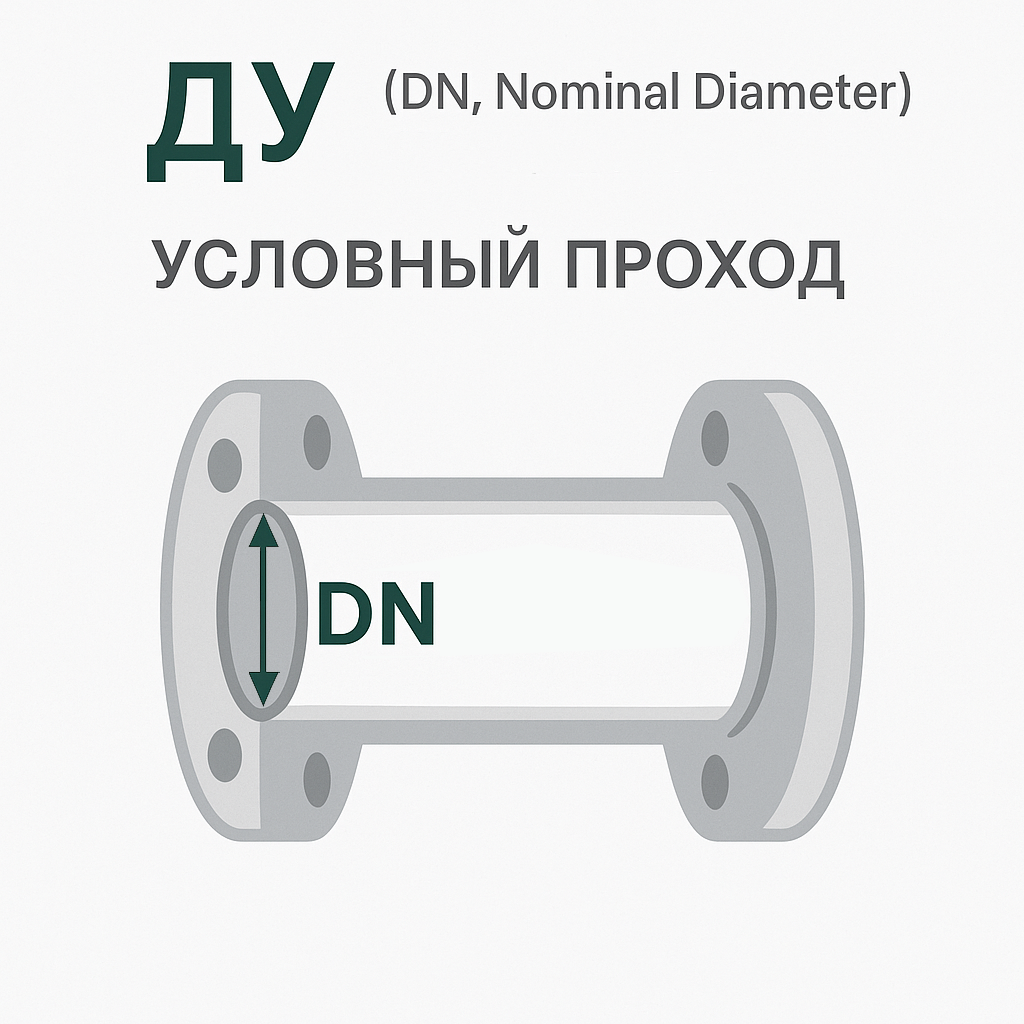

Ду — Условный проход

Полное название: Условный диаметр (проход)
Обозначение: Ду (в ГОСТ) или DN (в ISO/EN)
Единица измерения: миллиметры (мм)

Что это?
Ду — это условное (номинальное) значение внутреннего диаметра трубопровода или арматуры, используемое для упрощения классификации. Это не точный диаметр, а округлённая расчетная величина, по которой подбираются совместимые элементы.

Пример:
Если указано Ду 100, это значит, что элемент должен подключаться к трубопроводу с условным диаметром 100 мм, хотя фактический внутренний диаметр может быть, например, 102 мм или 98 мм — в зависимости от типа изделия и стандарта.

В международной системе Ду соответствует DN (Diamètre Nominal).

DN — Nominal Diameter

Полное название: Nominal Diameter / Nominal Bore
Обозначение: DN
Язык: Международный (ISO, EN)
Единица измерения: миллиметры (мм)

Что это?
DN — это то же, что и Ду, но в международной технической терминологии. Применяется в документации и на маркировке по стандартам ISO/EN. Часто используется в импортной арматуре и каталогах европейских производителей.

Важно:
DN = Ду, но используется в другой системе стандартов. Иногда на одном изделии можно увидеть сразу оба обозначения: DN100 / Ду100 — это одно и то же.

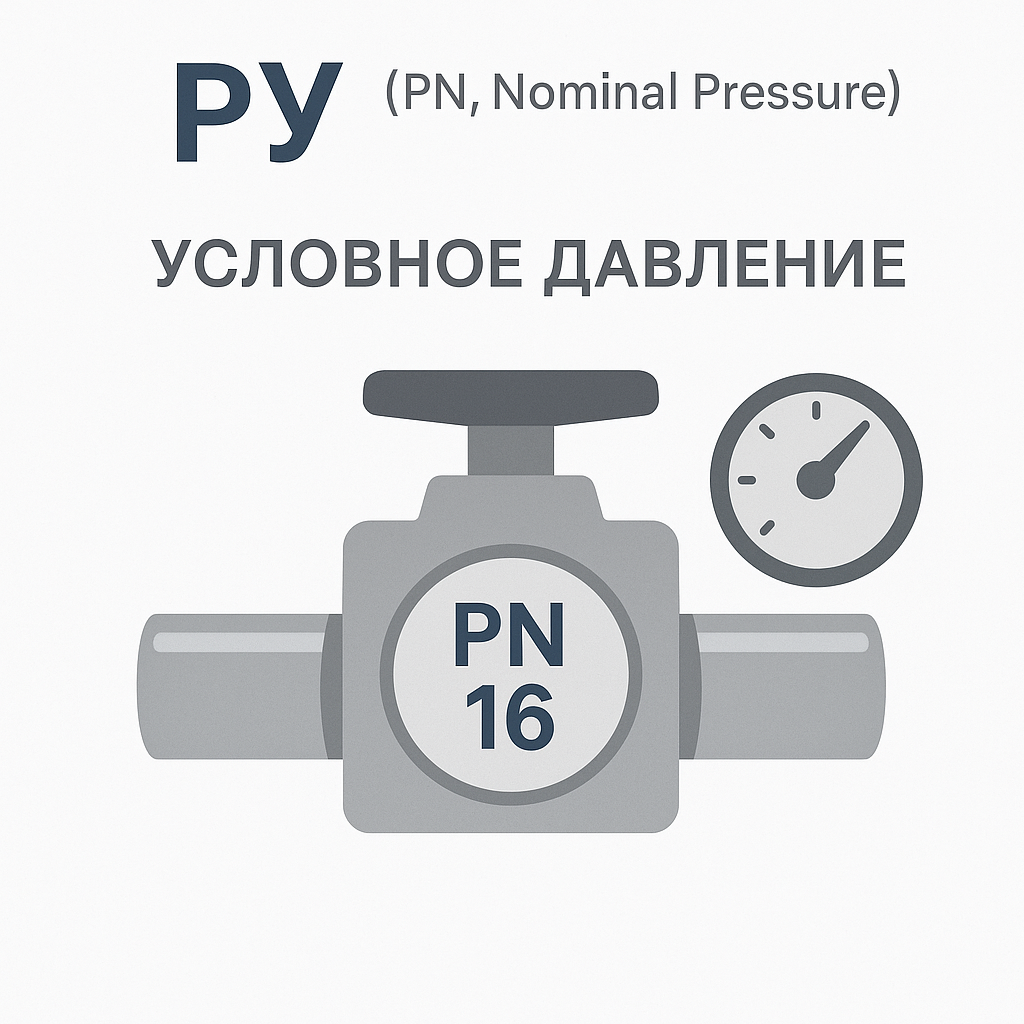

Ру — Условное давление

Полное название: Условное рабочее давление
Обозначение: Ру
Единица измерения: кгс/см² или бар (1 бар ≈ 0.98 кгс/см²)

Что это?
Ру указывает, какое давление может выдержать трубопроводный элемент при температуре +20 °C в течение длительного срока службы. Значение Ру стандартизировано: 6, 10, 16, 25, 40, 63, 100 и т.д.

Пример:
Ру 25 означает, что изделие рассчитано на давление 25 кгс/см² (≈ 2.5 МПа) при +20 °C.

Важно:
Ру — это не максимальное, а номинальное давление для безопасной и стабильной работы.

PN — Nominal Pressure

Полное название: Pressure Nominal
Обозначение: PN
Язык: Международный
Единица измерения: бар

Что это?
PN — это международный аналог Ру. Обозначает номинальное давление, при котором оборудование может использоваться согласно стандарту. PN используется в европейской, американской и азиатской арматуре.

Пример:
PN16 = Ру 16 — оба означают, что элемент рассчитан на давление 16 бар при температуре +20 °C.

Важно:
PN может также использоваться для классификации фланцев и элементов по их прочностным характеристикам.

Cводная таблица:

Обозначение	Расшифровка	Международный аналог	Что означает
Ду	Условный проход (мм)	DN	Номинальный внутренний диаметр
Ру	Условное давление (бар)	PN	Номинальное рабочее давление
DN	Diamètre Nominal	Ду	То же, что и Ду (в ISO/EN)
PN	Pressure Nominal	Ру	То же, что и Ру (в ISO/EN)

Пример маркировки:

Клапан Ду50 Ру16
– Условный проход: 50 мм
– Номинальное давление: 16 бар

Международная версия: DN50 PN16

Заключение

Понимание терминов Ду, Ру, DN, PN — критически важно при подборе трубопроводной арматуры, проектировании и эксплуатации систем. Неверный выбор по одному из параметров может привести к авариям, протечкам, неправильному монтажу или просто несовместимости оборудования.
