Задвижки являются одним из наиболее распространенных видов трубопроводной арматуры, используемой для перекрытия потока рабочей среды в системах водоснабжения, канализации, нефтегазовой, химической и энергетической промышленности. Среди большого разнообразия запорной арматуры особое место занимают шиберные и клиновые задвижки.

Понимание различий между шиберной и клиновой задвижкой позволяет правильно подобрать оборудование для конкретных технологических задач, повысить надежность трубопроводной системы и снизить эксплуатационные расходы.

Что такое шиберная задвижка

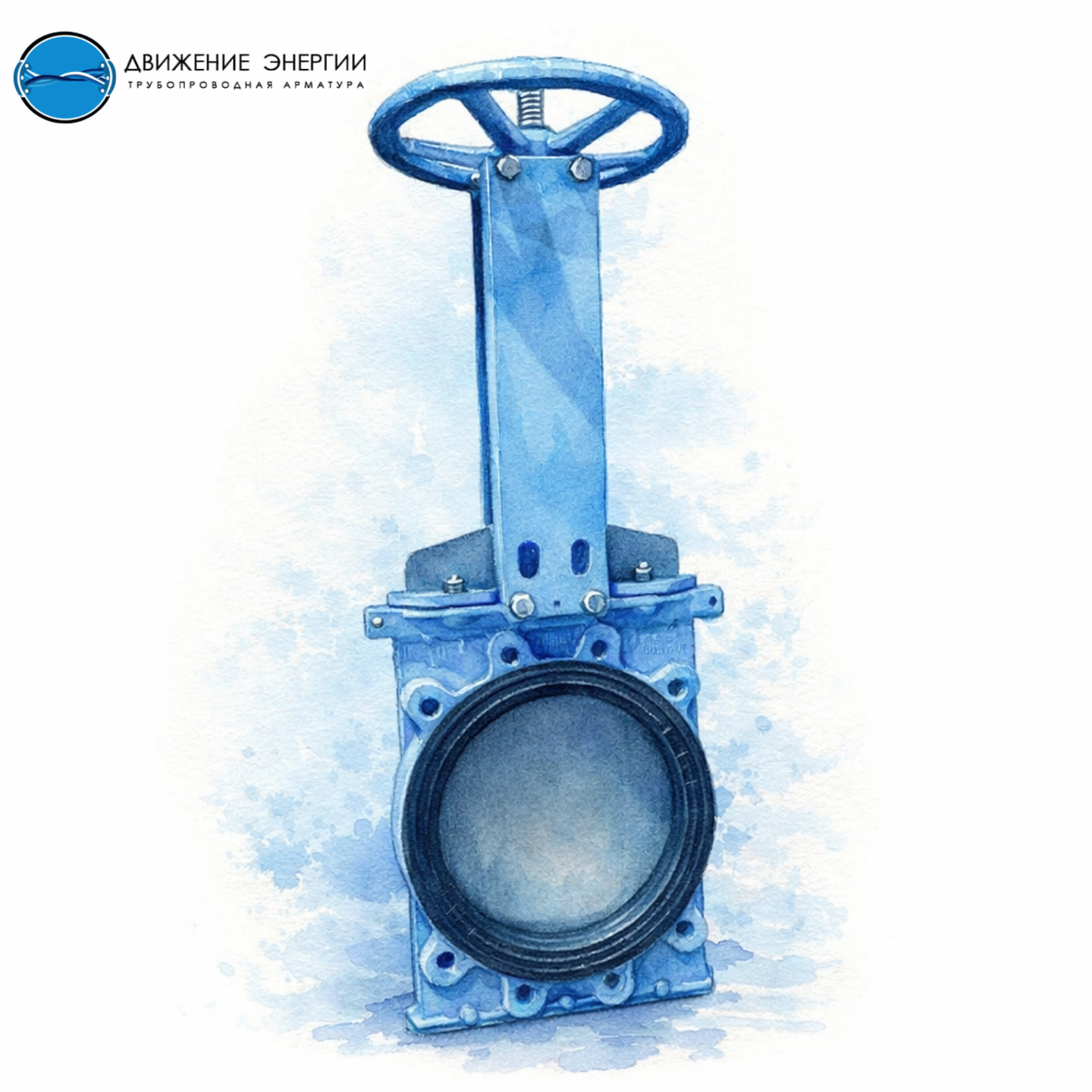

Шиберная задвижка представляет собой запорное устройство, в котором перекрывающий элемент выполнен в виде плоского ножа или пластины (шибера), перемещающейся перпендикулярно направлению потока рабочей среды.

Во время закрытия шибер опускается между седлами корпуса и перекрывает проходное сечение трубопровода. Конструкция обеспечивает прямолинейное движение запирающего элемента без поворотов и сложных механических соединений.

Основные преимущества шиберных задвижек:

1. высокая эффективность при работе с загрязненными средами;
2. возможность перекрытия потоков с твердыми включениями;
3. небольшая строительная длина;
4. простая конструкция;
5. сравнительно низкая стоимость обслуживания.

Шиберные задвижки широко используются в целлюлозно-бумажной промышленности, системах водоотведения, горнодобывающей отрасли, а также для транспортировки пульпы, шламов и сточных вод.

Пример: Задвижка шиберная ножевая ДУ400 РУ10 межфланцевая

Что такое клиновая задвижка

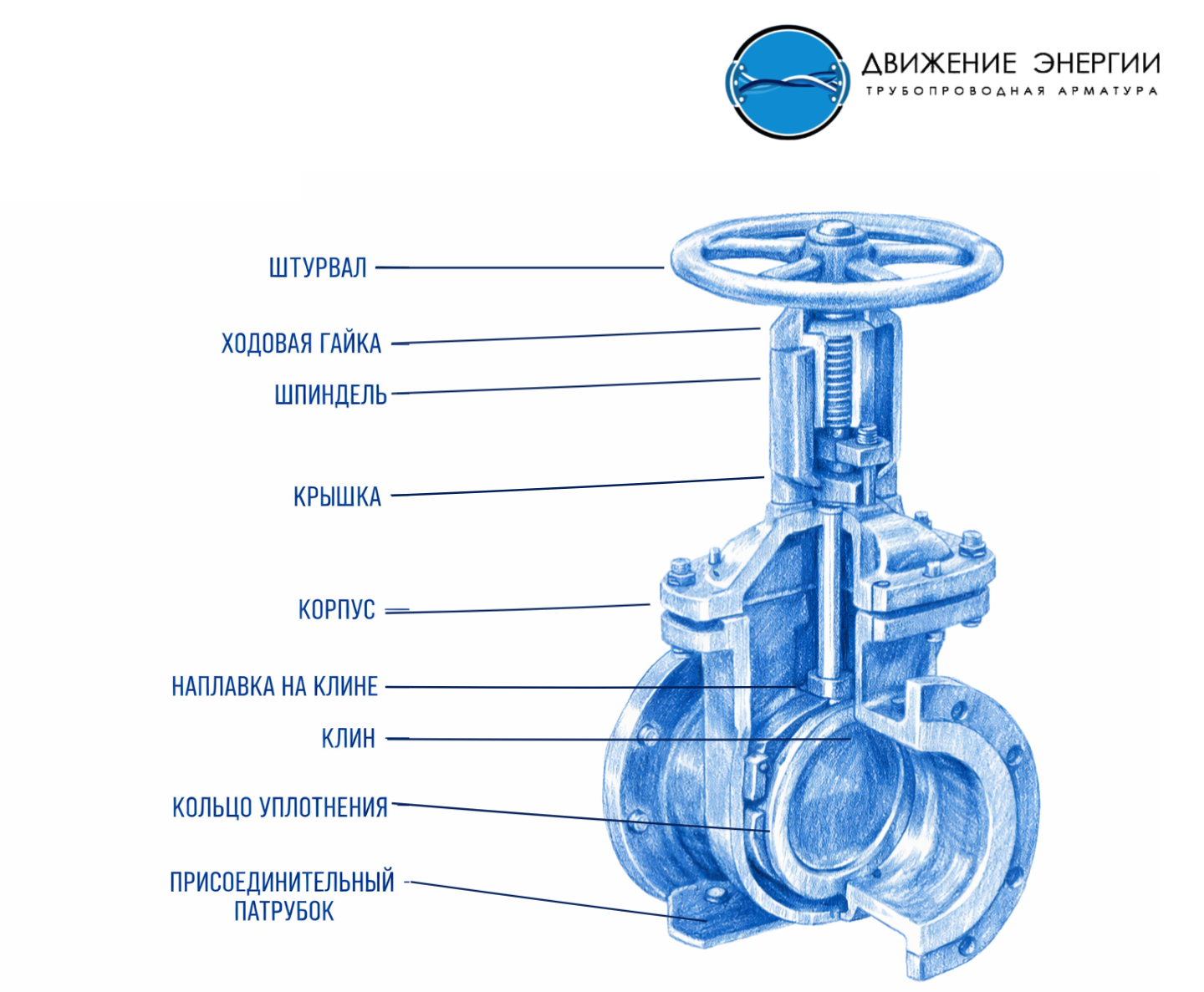

Клиновая задвижка — это разновидность трубопроводной арматуры, в которой запирающий элемент выполнен в форме клина. При закрытии клин входит между двумя наклонными уплотнительными поверхностями седел, обеспечивая плотное перекрытие потока.

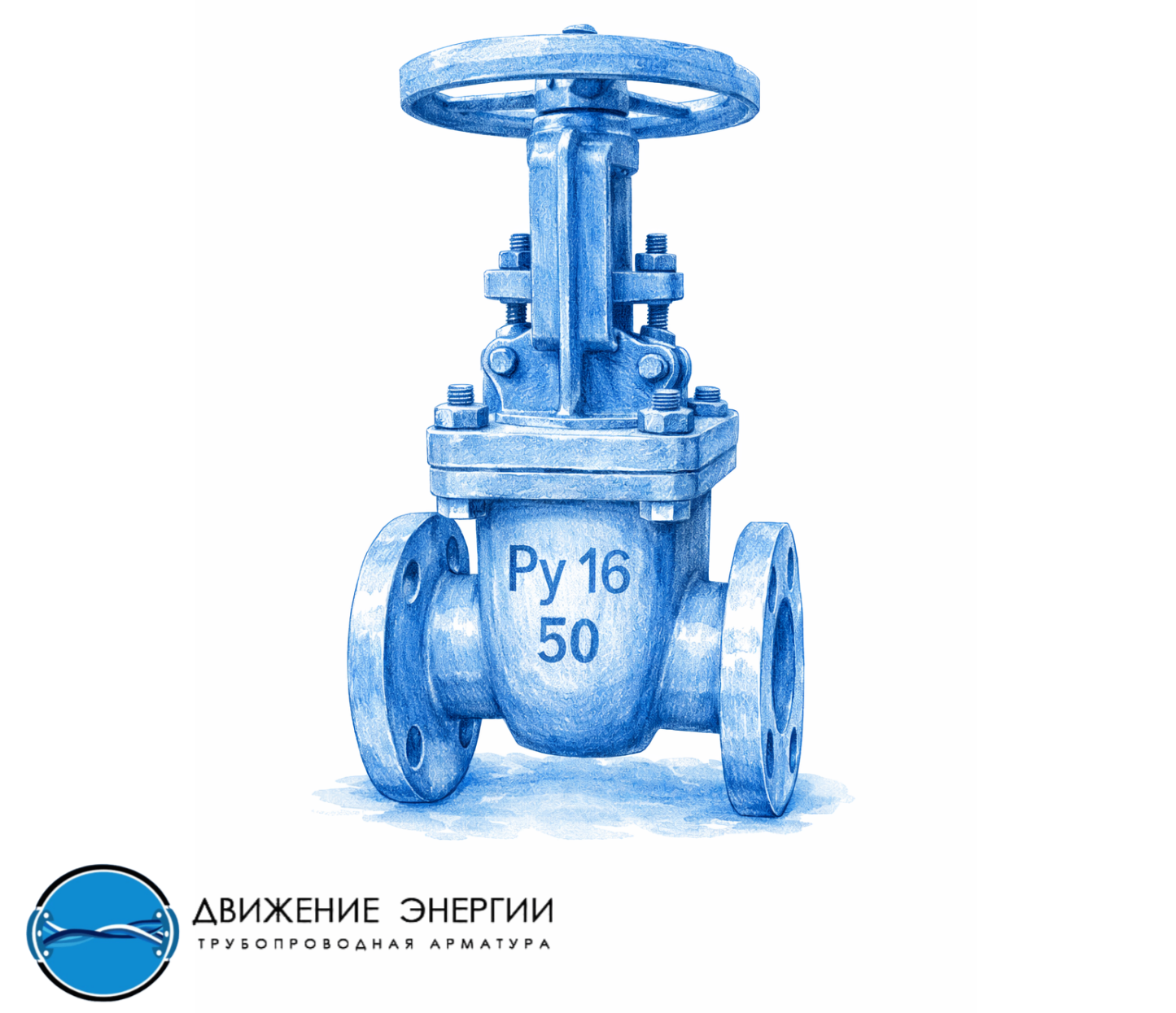

ПРИМЕР: Задвижка клиновая фланцевая 30с41нж Ду150 Ру16

Конструкция рассчитана на работу с средами, не содержащими значительного количества механических примесей.

Преимущества клиновых задвижек:

1. высокая герметичность перекрытия;
2. надежная работа при высоком давлении;
3. длительный срок службы;
4. устойчивость к температурным нагрузкам;
5. минимальное гидравлическое сопротивление в открытом положении.

Клиновые задвижки широко применяются в магистральных трубопроводах, системах водоснабжения, теплоснабжения, нефтегазовой и энергетической промышленности.

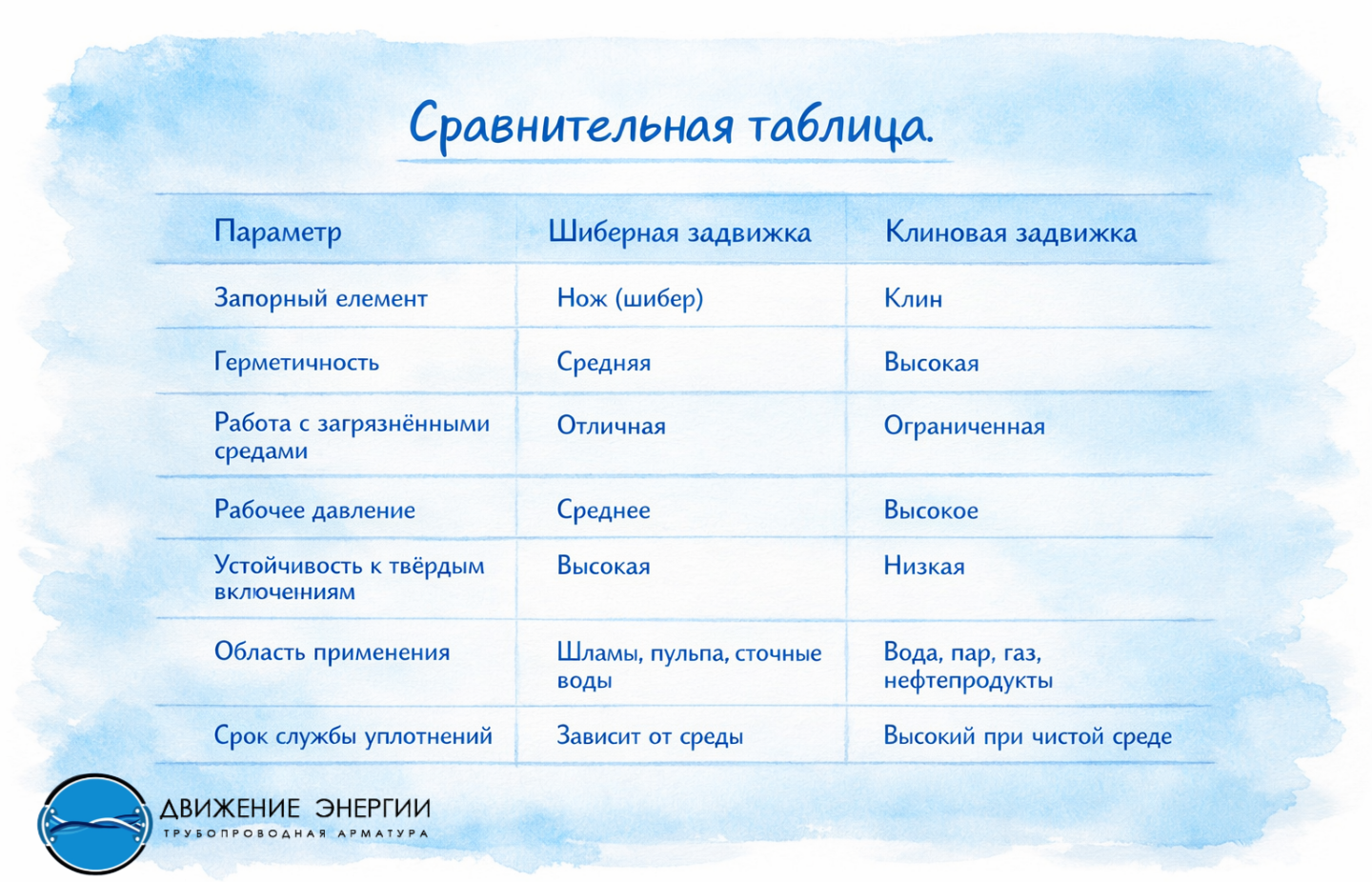

Основные отличия шиберной и клиновой задвижки

1. Конструкция запорного элемента

Главное отличие заключается в форме затвора.

Шиберная задвижка использует плоскую пластину или нож, который буквально разрезает поток и твердые включения.

Клиновая задвижка оснащается клином, обеспечивающим плотное прилегание к седлам и высокий уровень герметичности.

2. Тип рабочей среды

Шиберные модели предназначены для загрязненных сред:

1. шламов;
2. пульпы;
3. сточных вод;
4. суспензий;
5. сыпучих материалов.

Клиновые задвижки лучше подходят для:

1. воды;
2. пара;
3. нефти;
4. природного газа;
5. химических жидкостей без крупных механических примесей.

3. Герметичность

По показателям герметичности клиновые задвижки значительно превосходят шиберные.

Благодаря клиновому механизму достигается плотное прилегание уплотнительных поверхностей, что особенно важно для систем высокого давления и ответственных технологических процессов.

4. Устойчивость к загрязнениям

Шиберная конструкция менее чувствительна к наличию твердых частиц. Нож способен прорезать осадки и волокнистые включения, предотвращая заклинивание механизма.

Клиновая задвижка в подобных условиях может быстро потерять герметичность или выйти из строя из-за повреждения уплотнительных поверхностей.

5. Рабочее давление

Клиновые задвижки обычно рассчитаны на более высокие давления и температуры.

Шиберные модели чаще используются в системах со средними рабочими параметрами и агрессивными либо загрязненными средами.

Какую задвижку выбрать

Выбор между шиберной и клиновой задвижкой зависит прежде всего от характеристик рабочей среды и требований к герметичности.

Шиберная задвижка станет оптимальным решением при транспортировке загрязненных жидкостей, содержащих твердые частицы, волокна, пульпу или осадки. Ее конструкция обеспечивает надежную работу даже в сложных эксплуатационных условиях.

Клиновую задвижку рекомендуется использовать в системах, где требуется максимальная герметичность, высокая надежность и работа под значительным давлением. Она является стандартным решением для водопроводных, тепловых и газовых сетей.

Шиберные и клиновые задвижки выполняют одну и ту же функцию — перекрытие потока рабочей среды, однако их конструкция и эксплуатационные характеристики существенно различаются. Шиберные модели ориентированы на работу с загрязненными и абразивными средами, тогда как клиновые обеспечивают высокий уровень герметичности и эффективны в трубопроводах с чистыми жидкостями и газами.

Правильный выбор типа задвижки позволяет увеличить надежность трубопроводной системы, снизить затраты на обслуживание и обеспечить безопасную эксплуатацию оборудования на протяжении всего срока службы.
