Что такое шиберная задвижка? Знакомимся.

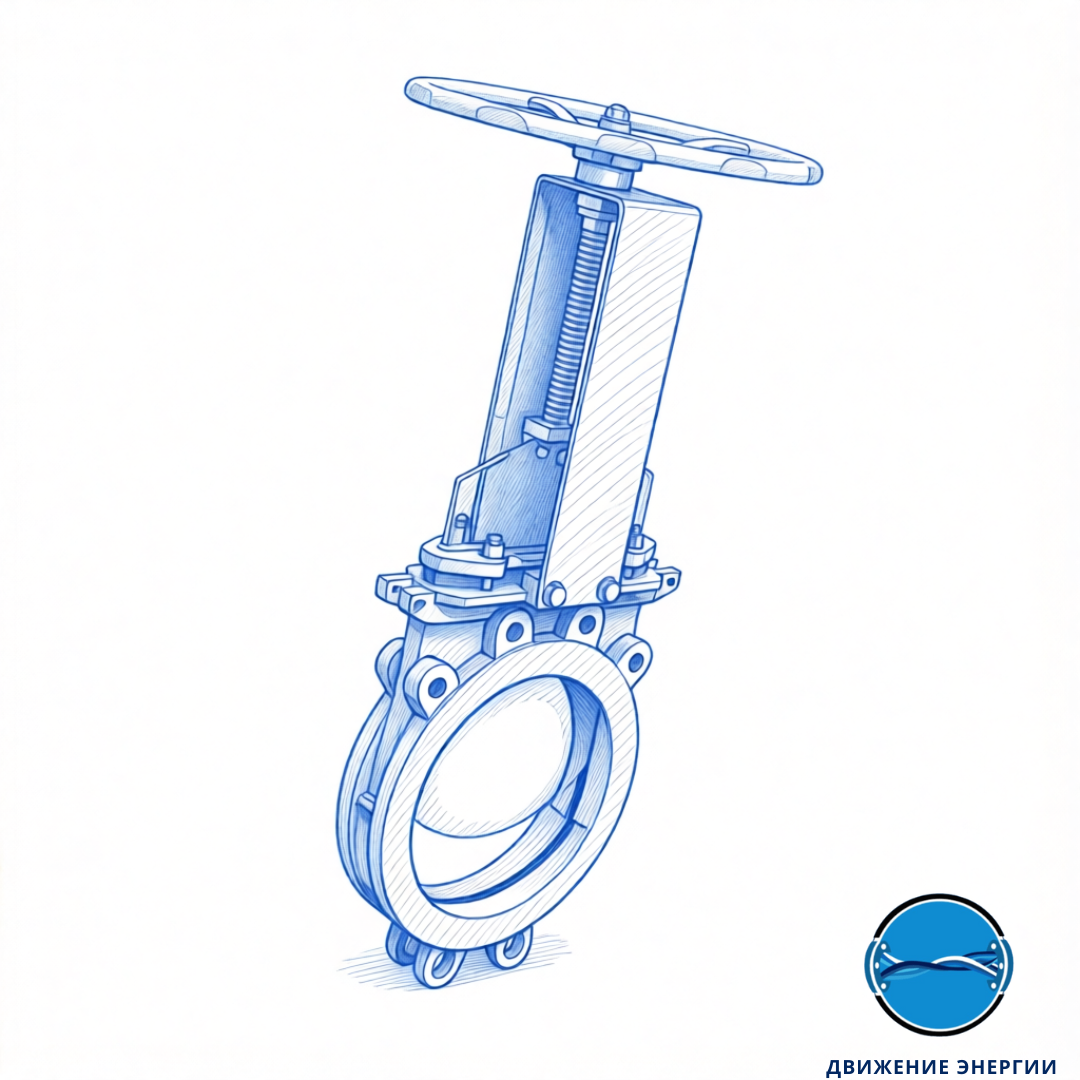

Шиберная задвижка — это запорно-перекрывное устройство, в котором запорный элемент — нож — перемещается возвратно-поступательным движением, перпендикулярным направлению потока рабочей среды. Она предназначена для закрытия или открытия потока.

Прилагательное «шиберная» образовано от существительного «шибер». Это слово имеет немецкое происхождение и происходит от глагола schieben, который означает «толкать», «двигать» или «засовывать». В общем техническом контексте термин «шибер» в русском языке обозначает движущуюся пластину, предназначенную для перекрытия потока какого-либо вещества.

В английском языке задвижка с шибером называется slidegate valve или slab gate valve. Сам шибер в английской терминологии именуется по-разному: slab (от англ. — плита, панель), knife (от англ. — нож), sliding gate (от англ. — откатной затвор), sliding plate (от англ. — скользящая пластина).

Где нужны шиберные задвижки:

Шиберные ножевые задвижки широко используются в:

-Целлюлозно-бумажной промышленности

-Текстильной промышленности

-Пищевой промышленности

-Горно-добывающей промышленности

-Химической промышленности

-В коммунальном хозяйстве (ЖКХ) для очистки канализационных и сточных вод

-В трубопроводах с высоким содержанием абразивных частиц в рабочей среде

Шиберные ножевые задвижки используются в этих работах, потому что отлично справляются с пульпой, вязкими средами и жидкостями, содержащими взвешенные твердые частицы. Их конструкция обеспечивает надежное перекрытие потока и минимальные утечки даже при высоких нагрузках и трудных условиях эксплуатации. Благодаря использованию высокопрочных материалов и уникальной технологической особенности, такие задвижки обладают превосходной износостойкостью и коррозионной устойчивостью, что позволяет им долго сохранять работоспособность и минимизировать затраты на обслуживание в агрессивных и износых средах.

Шиберная задвижка: как работает

Шиберная задвижка — это устройство, состоящее из корпуса, внутри которого расположен диск (шибер), который может поворачиваться вокруг оси. В положении закрыто, диск полностью перекрывает просвет трубы, а в открытом — позволяет свободно пропускать среду. Благодаря минимальному сопротивлению при открытом состоянии и герметичности при закрытии, такие задвижки идеально подходят для регулирования и полного перекрытия потоков.

По словам инженеров-проектировщиков, шиберные задвижки ценятся за свою простоту в конструкции, надежность и способность отлично справляются с пульпой, вязкими средами и жидкостями.

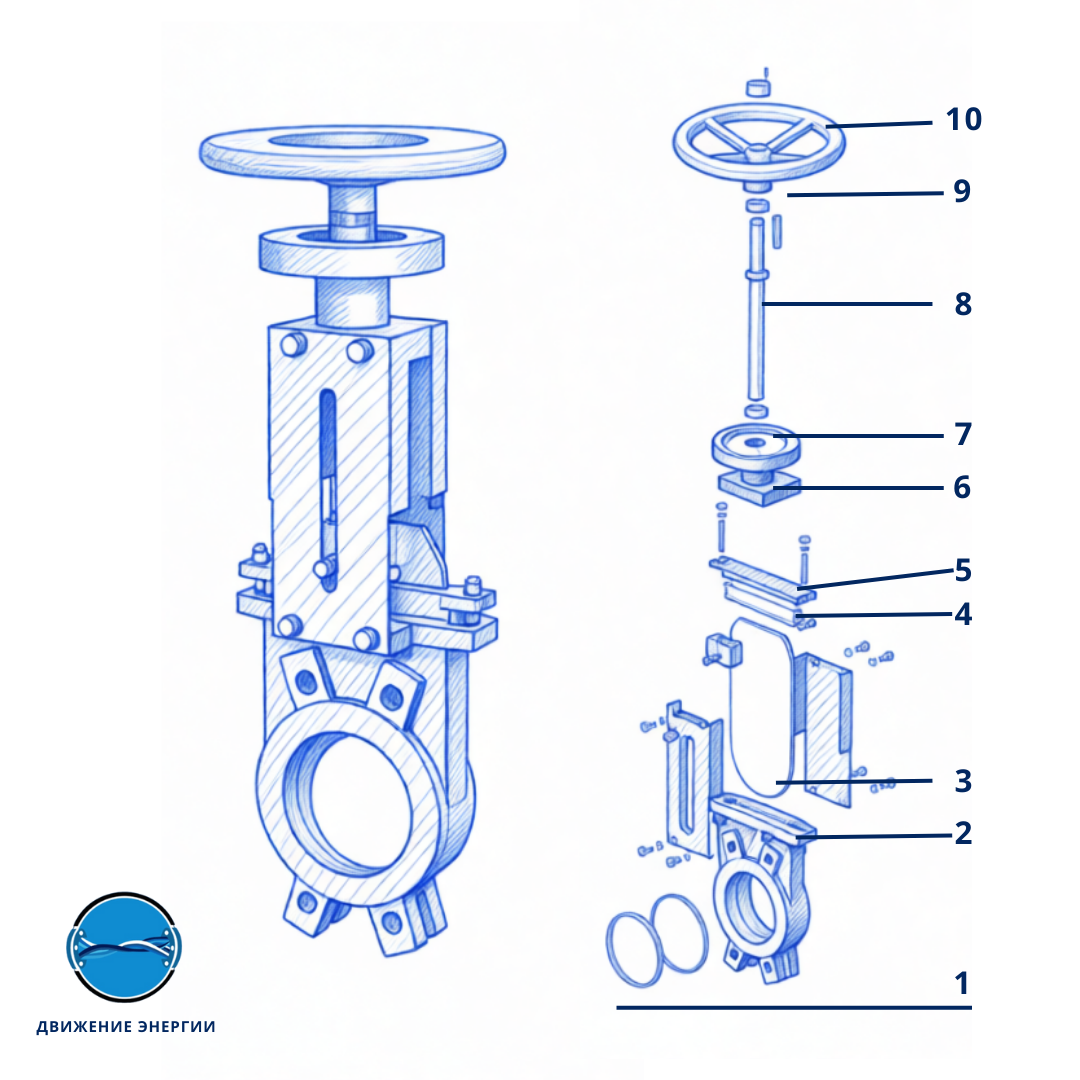

Конструктивные особенности

Самое главное достоинство шиберных задвижек — их простая и понятная конструкция, которая при этом очень эффективна. Они состоят из всего нескольких элементов:

1. Корпус — основная конструкция задвижки, в которой размещаются все внутренние компоненты; обеспечивает прочность и герметичность всей системы.
2. Седловое уплотнение — часть, прилегающая к ножу; обеспечивает герметичное соединение и предотвращает протечки при закрытии задвижки.
3. Нож — движущаяся часть, которая перекрывает поток внутри корпуса; регулирует прохождение среды.
4. Сальниковое уплотнение — уплотнение, установленное вокруг штока; предотвращает утечку жидкости или газа изнутри задвижки.
5. Сальник — элемент, который дополнительно уплотняет внутреннее пространство вокруг штока для обеспечения герметичности.
6. Рамка — жесткая крепежная часть, соединяющая основные элементы конструкции, придающая задвижке устойчивость.
7. Гайка — вращающийся крепежный элемент, фиксирующий детали и обеспечивающий надежное соединение.
8. Шток — вращающийся вал, связанный с маховиком; передает усилие для открытия или закрытия ножа.
9. Подшипник — компонент, обеспечивающий мягкое и плавное вращение штока.
10. Маховик — ручной механизм, который вращением управляет положением ножа: открывает или закрывает проход.

Эти детали делают устройство очень понятным и простым в обслуживании.

Виды шиберных задвижек:

Шиберные задвижки отличаются по нескольким критериям, что позволяет выбрать оптимальное решение для конкретных условий эксплуатации.

Первое различие связано с конструктивными особенностями:

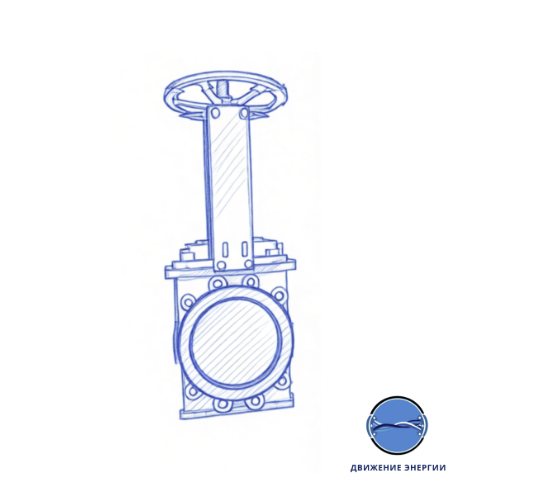

1) Универсальные задвижки. Они подходят для множества различных задач и сред

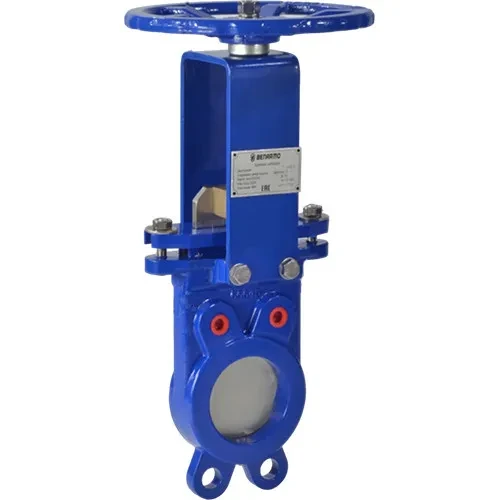

Пример: Задвижка шиберная двусторонняя чугун Ду 50 Ру10

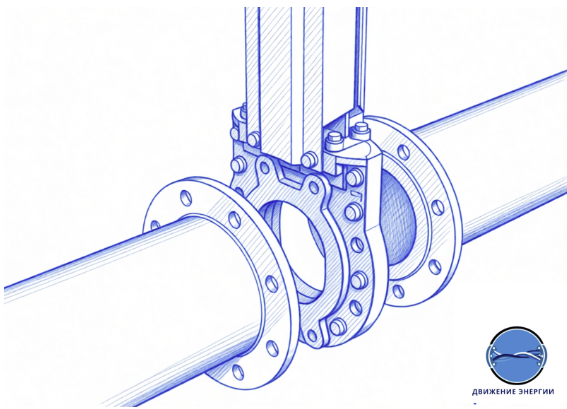

2) Задвижки с коллектором. Такая задвижка часто используется для подачи пульпы, вязких сред и жидкостей, содержащих взвешенные твердые частицы, особенно в горнообогатительных комбинатах.

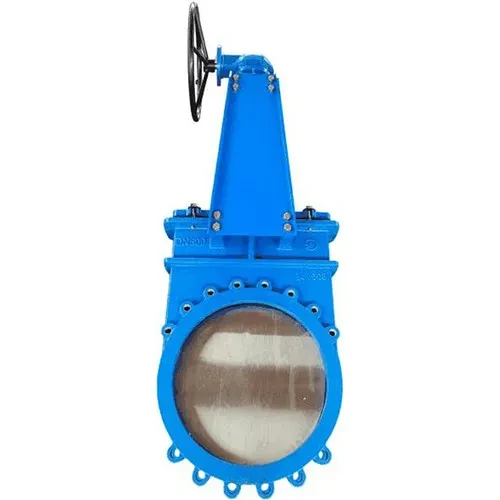

Пример: Задвижка шиберная ножевая ДУ400 РУ10 межфланцевая

Второе различие — по материалу корпуса:

1. Сталь
2. Нержавеющая сталь
3. Чугун

Третье различие — по типу управления:

1. Механический маховик
2. Электропривод
3. Пневмопривод

Маховик подходит для систем, где управление осуществляется вручную и необходим точный контроль.

Электропривод обеспечивает автоматизацию и возможность дистанционного управления, что важно для больших или труднодоступных систем.

Пневмопривод — более быстрый и компактный способ управления, подходит для систем, где требуется быстрое и энергонезависимое открывание-закрывание.

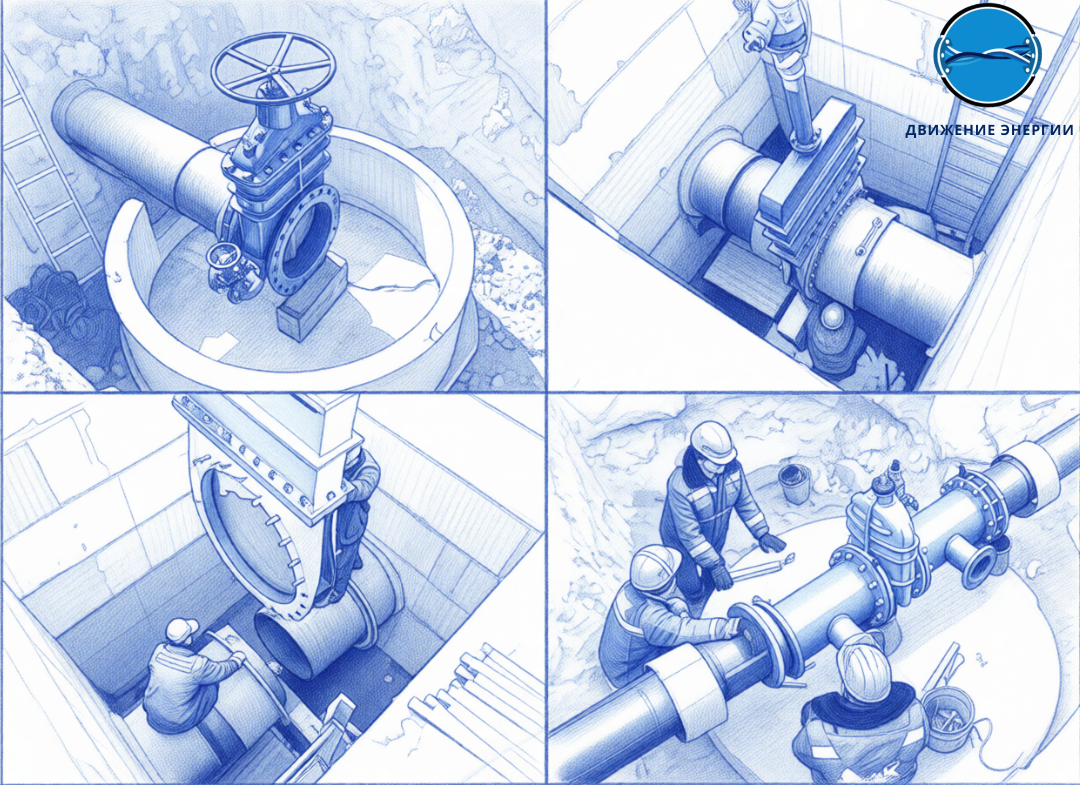

Как установить? Монтаж

Монтаж шиберных задвижек осуществляется в разных условиях — на открытых площадках, внутри помещений или в колодцах.

При этом задвижки должны устанавливаться в доступных для обслуживания местах, что облегчает проведение текущего ремонта и осмотра в процессе эксплуатации.

Установка возможна в любом положении, за исключением того, при котором маховик находится вниз.

Перед монтажом важно очистить трубопровод от грязи, окалины, песка и других загрязнений, а также провести наружный осмотр задвижки на наличие повреждений.

Необходимо проверить внутренние полости на наличие посторонних предметов, а также убедиться, что задвижка легко и плавно двигается.

Фланцы на трубопроводе при монтаже должны быть установлены без перекосов, чтобы обеспечить надежное соединение.

«При выборе задвижки важно учитывать условия эксплуатации и характеристики среды, в которой она будет использоваться», — говорит инженер-трубопроводчик Иван Петров. «Главным компонентом шиберной задвижки является лезвие, которое имеет простую конструкцию и помогает справляться с пульпой, вязкими средами и жидкостями, в которых могут попадаться твердые частицы.».

Если хотите узнать о шиберных задвижках больше или получить консультацию — обращайтесь к De.arm.ru (ДЭ-ГРУПП). Мы знаем, как сделать так, чтобы ваша система работала без аварий и стрессовых ситуаций.
