На что обращать внимание при выборе шарового крана для трубопровода?

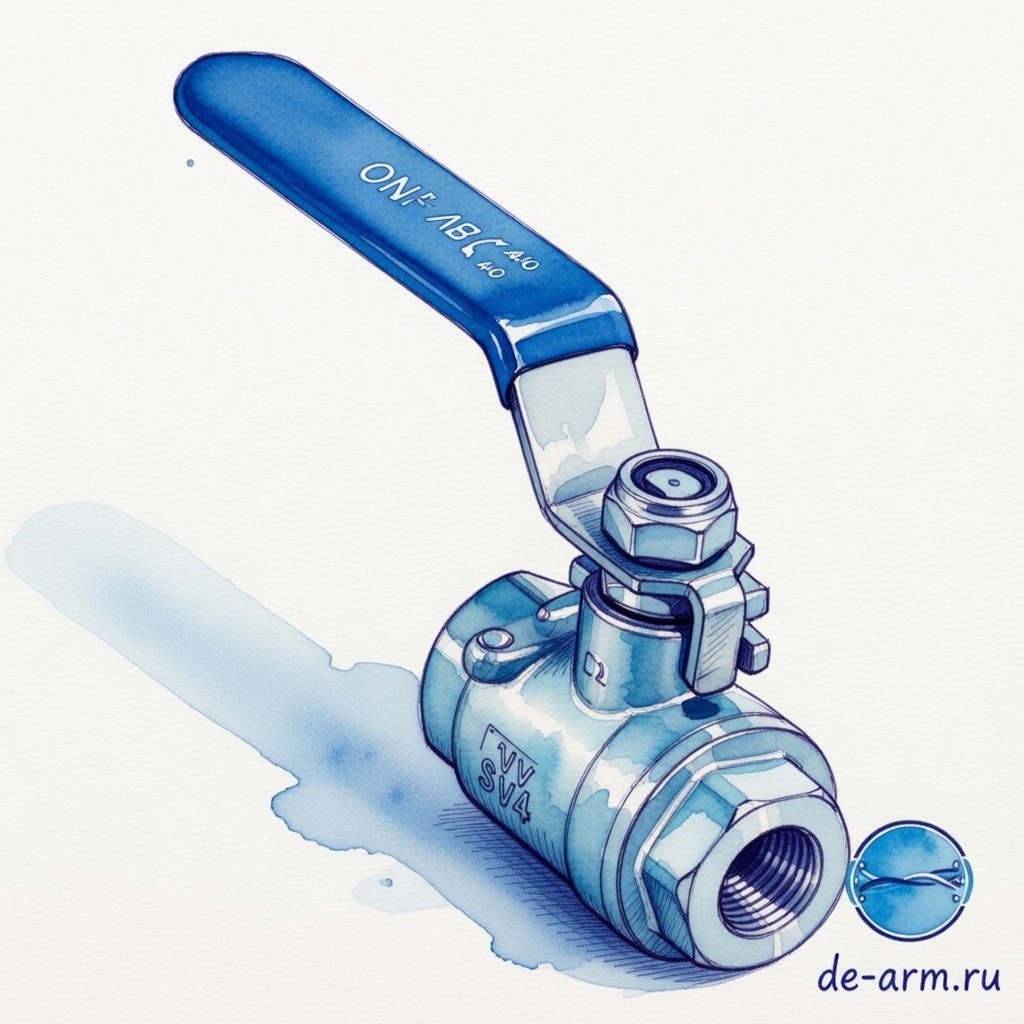

Шаровые краны — один из самых популярных видов трубопроводной арматуры. Их изобрели сравнительно недавно — всего 150 лет назад, но широко применяться они стали лишь по мере модернизации и улучшения конструкции.

Разберем изображение:

-PN 16

PN (Pressure Nominal) — это номинальное давление, которое обозначает максимальное рабочее давление, при котором может безопасно эксплуатироваться кран. В данном случае PN 16 означает, что шаровой кран предназначен для работы при максимальном давлении 16 бар (или 1,6 МПа). Это давление является стандартом для многих промышленных и строительных приложений.

-DN 50

DN (Diameter Nominal) — это номинальный диаметр, который указывает на внутренний диаметр трубы, к которой может быть подключен кран. DN 50 означает, что кран имеет условный проход (внутренний диаметр) около 50 мм. Это обозначение помогает упростить выбор арматуры и трубопроводов, обеспечивая совместимость между ними.

Таким образом, шаровой кран с обозначениями PN 16 и DN 50 подходит для работы при давлении до 16 бар и может быть установлен на трубопроводах с внутренним диаметром 50 мм.

Зачем нужны шаровые краны

Применяются шаровые краны как в бытовой сфере, так и в промышленности. В целом, назначение всех шаровых кранов сводится к следующим задачам:

-регулировать объем среды в трубопроводе;

-перекрывать поток среды — полностью или частично

Почему кран так называется?

Шаровые краны имеют сферический запорный элемент, который можно быстро повернуть для регулирования потока, именно из-за «шара» внутри кран получил своё название.

Шаровой кран на английском языке называется ball valve. Как и в русскоязычном термине такое название кран получил из-за своего конструктивного элемента: внутри корпуса находится запорный механизм в форме сферы (шара) с отверстием для прохода среды.

-Ball — шар, сфера.

-Valve — клапан, кран (запорное устройство).

Интересный факт: В ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» правильное ударение в слове ставится так: «шаровОй», этот вариант и является нормативным в языке. Во множественном числе - «шаровЫе».

Применение:

Шаровые краны используются на трубопроводах и емкостях для регулирования расхода рабочей среды за счёт изменения проходного сечения. Это запорная арматура, применяемая в быту, промышленности и коммунальном хозяйстве. Преимущественно выполняют роль аварийной арматуры: позволяют быстро открыть или закрыть поток рабочей среды при проведении ремонта, замены радиаторов, труб и прочих элементов.

Например:

-в промышленной сфере в трубопроводных магистралях подачи топлива

-в промышленной сфере с химическими веществами

-в системах водоснабжения, пневмо- и гидропривода

-в коммуникациях населенных пунктов – в центральных системах газоснабжения, -водоснабжения и отопления.

-бытовое назначение – перекрытие и открытие выходов трубопроводов в квартире, -обустроенном в доме – отопление, водо- и газоснабжение.

Как работает шаровой кран:

Чтобы полностью перекрыть трубопровод, рукоятку необходимо повернуть на 90°. При этом шаровый затвор также поворачивается и полностью блокирует поток воды или другой жидкости. Когда рукоятка находится в положении «открыто», затвор поворачивается так, что осевое направление трубопровода совпадает с осью отверстия запорного элемента, и вода свободно стекает через кран.

Конструктивные особенности шарового крана позволяют быстро и просто перекрыть поток воды, что выгодно отличает его от вентилей и задвижек. Ранее в домах часто встречались вентильные краны, которые требовали длительного вращения для прекращения подачи воды. Теперь их мало где встретишь: их заменили краны-смесители с рычагом, установленные почти в каждой квартире.

Конструктивная особенность шарового крана:

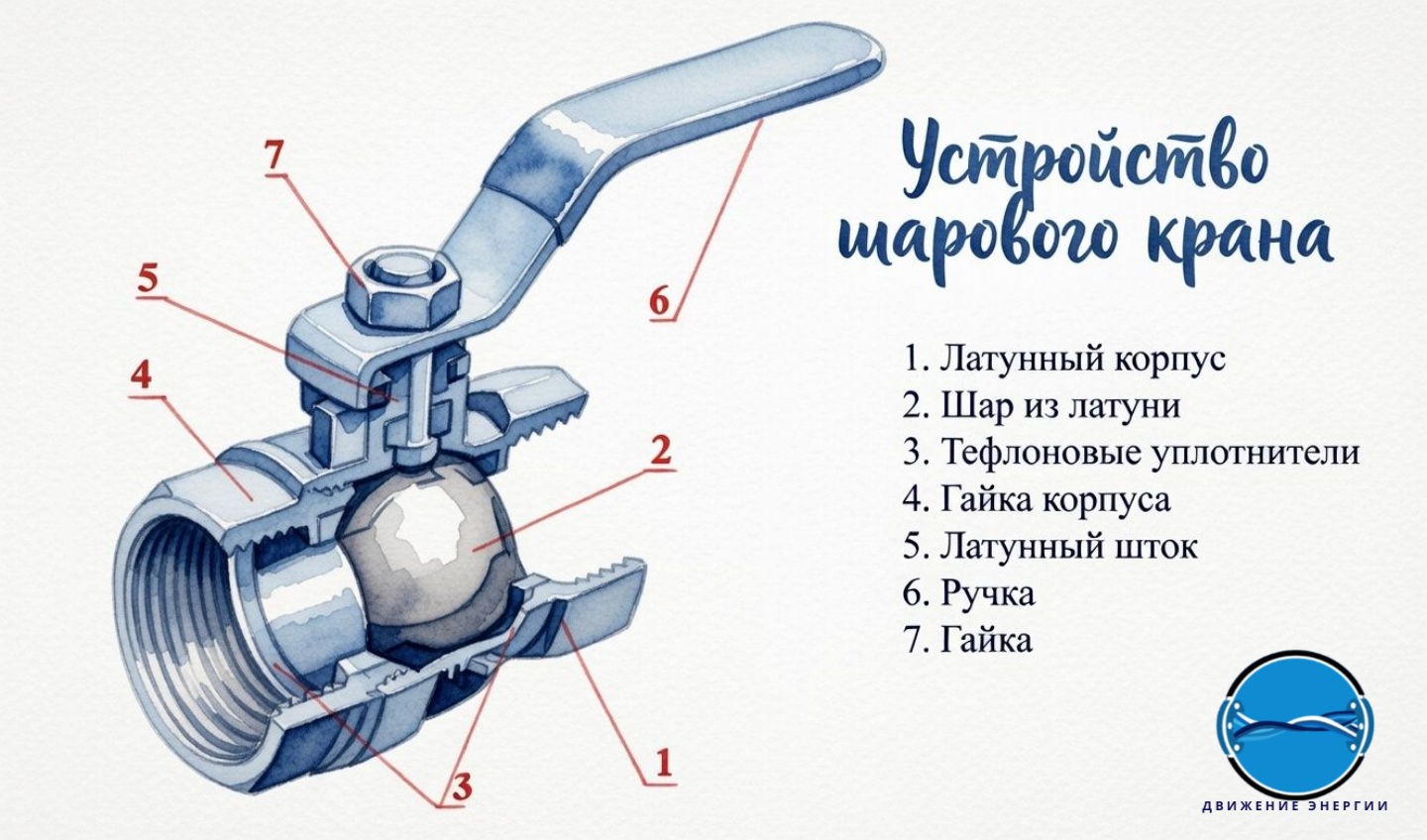

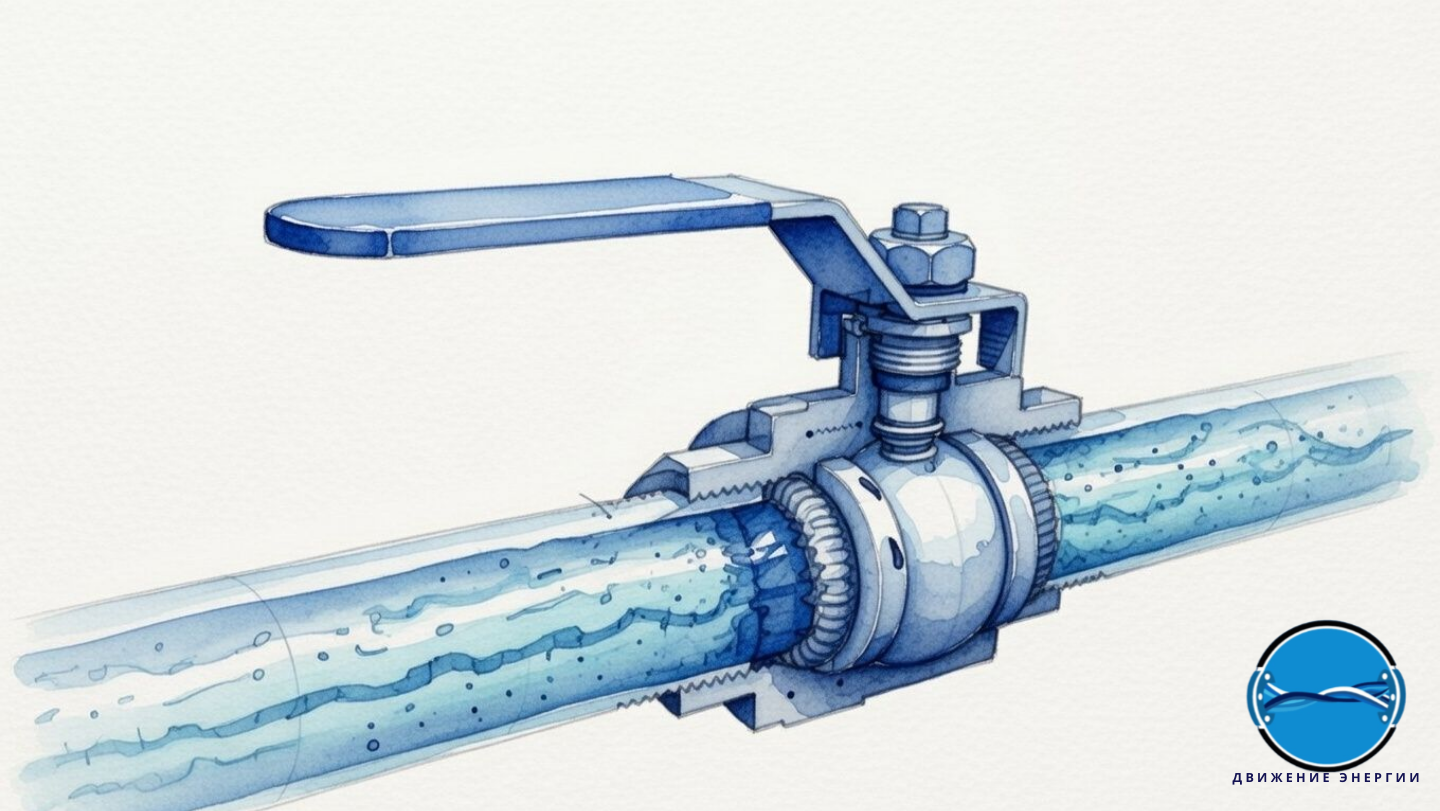

Основные детали шарового  крана

1. корпус;
2. запорный элемент в форме шара (откуда и произошло название) с вырезом, через который течет рабочая среда в открытом положении;
3. управляющий механизм.

В зависимости от конструкции добавляются дополнительные элементы: гайки, рычаг или ручка, уплотнители, затвор, фланцы и другие компоненты, которые улучшают надежность и эксплуатационные характеристики.

Классификация шаровых кранов

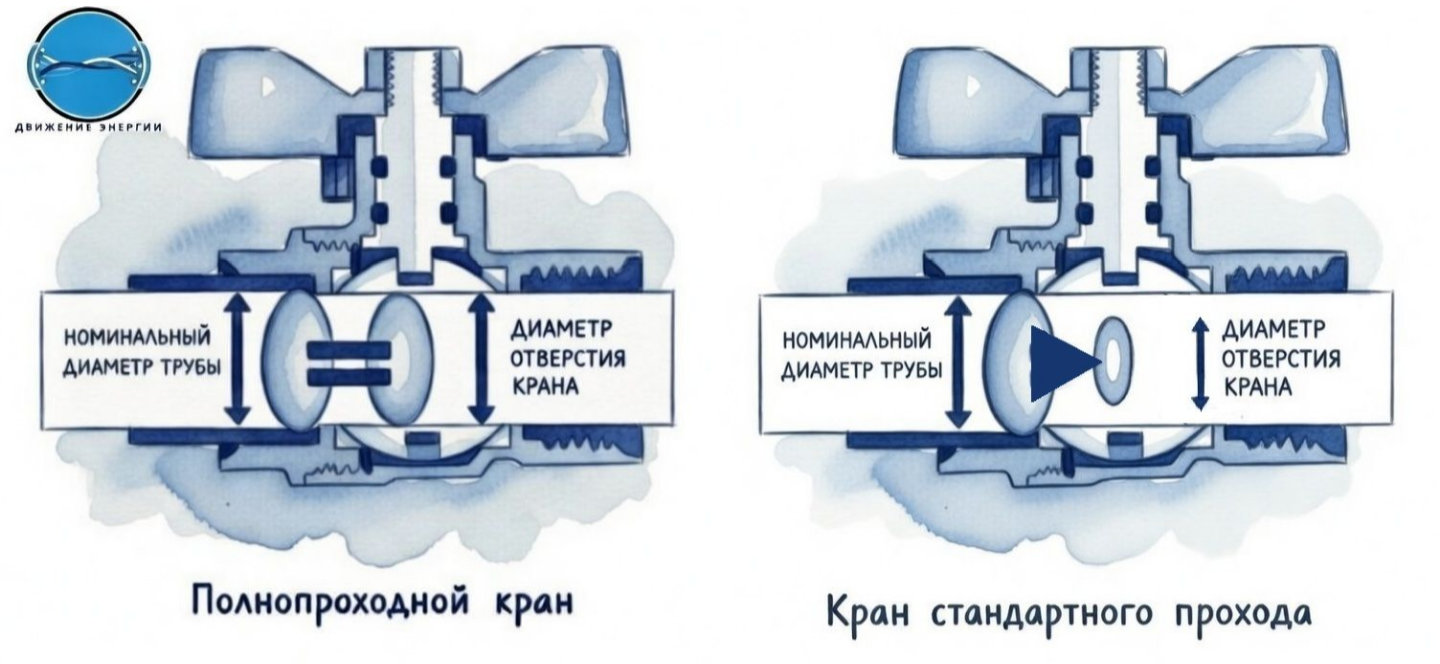

Пропускной диаметр крана определяет его проходимость. По этому параметру различают полнопроходные и неполнопроходные изделия:

1)Полнопроходной кран имеет отверстие такого же диаметра, как диаметр трубы. Арматура обеспечивает сохранение напора потока с низким уровнем гидравлического сопротивления.

2) Стандартный кран имеет диаметр отверстия в шаре меньше, чем диаметр трубы, куда монтируется арматура. Из двух видов шаровых кранов для воды обычно выбирают неполнопроходные изделия, поскольку они дешевле.

Также шаровые краны делятся на:

1. Односоставной

Пример: Кран шаровой Benarmo 4010H DN 10 PN 63 нержавеющий неполнопроходный резьбовой L=43.5мм

1. Двухсоставной

Пример: Кран шаровый муфтовый Ду25 AISI304 двусоставной

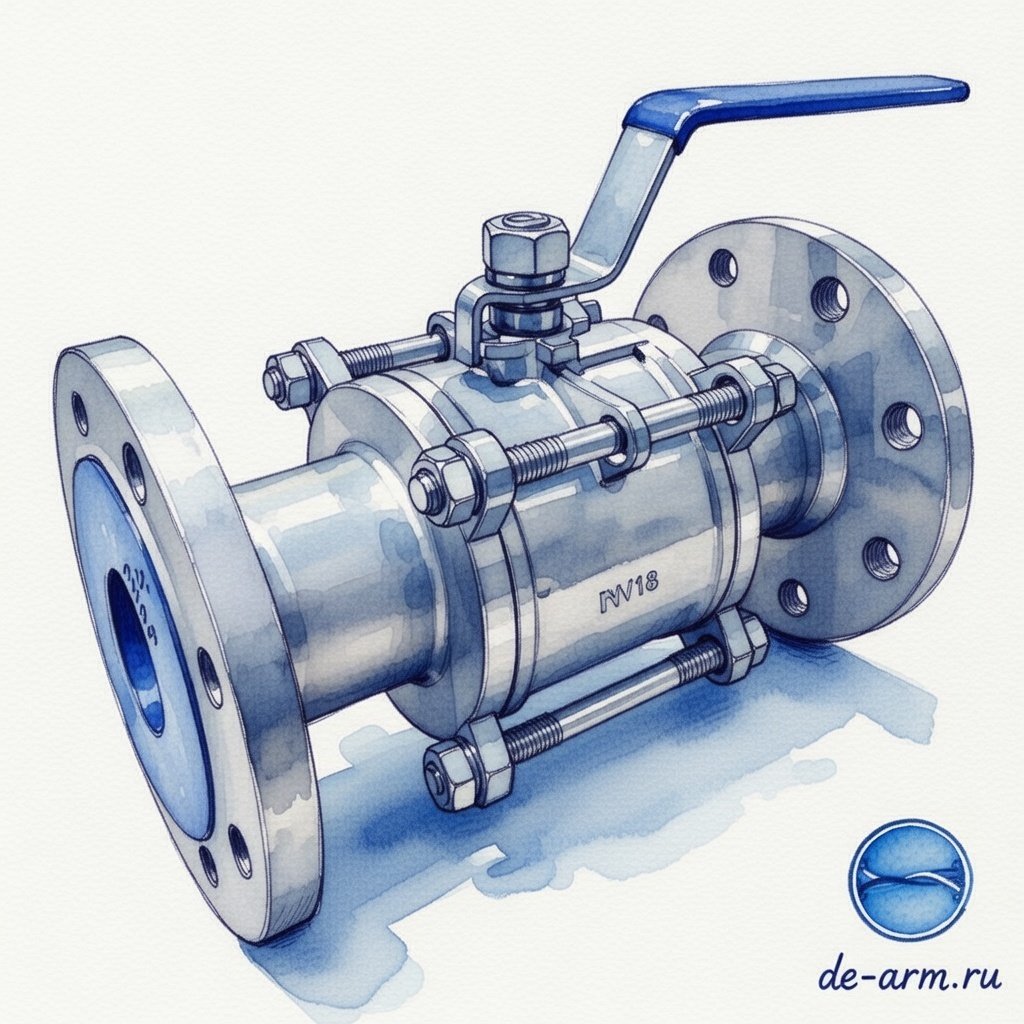

1. Трехсоставной

Пример: Кран шаровый нержавеющий фланцевый Ду50 AISI304 трехсоставной

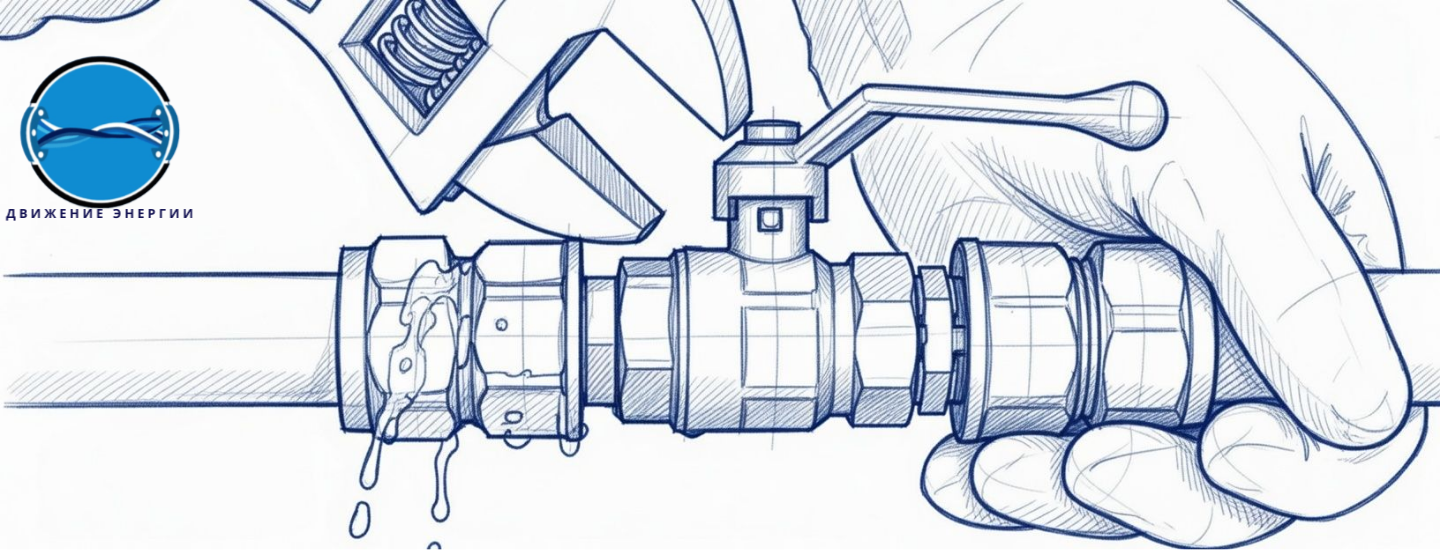

Монтаж шарового крана:

Есть три вида монтажа:

1)Фланцевый монтаж. Фланцевый монтаж предполагает соединение труб с помощью фланцев и прокладок. Этот способ обеспечивает надежное и герметичное соединение, которое легко монтируется и демонтируется. Фланцевый монтаж часто используется в промышленных системах, где требуется высокая прочность и устойчивость к давлению.

2)Муфтовый монтаж — Муфтовый монтаж. Этот метод предполагает, что у трубы или фасонной части на торце есть небольшое углубление, на место стыка устанавливается резиновая уплотнительная прокладка и соединительный элемент, который фиксирует соединение. Метод обеспечивает надежное соединение и герметичность, что делает его популярным в различных областях, таких как водоснабжение, отопление и газоснабжение.

3)Приварка встык — это метод соединения труб, при котором арматура напрямую приваривается к торцам труб. Этот способ не требует использования фитингов, что делает его более экономичным.

На что обращать внимание при выборе шарового крана, мнение специалиста De.arm.ru (ДЭ-ГРУПП):

«При выборе крана для трубопровода важно учитывать

1. Материал
2. Рабочее давление (PNРУ* 10–25+ бар)
3. Среда
4. Диаметр трубы (у De.arm.ru есть отдельная статья на эту тему: https://de-arm.ru/blog/kak-pravilno-podobrat-zaporno-reguliruyuschuyu-arm/)
5. Полнопроходность для минимизации потерь напора.

Качественный кран должен иметь четкую маркировку, блестящий шар и плавный ход, обеспечивая надежность и герметичность.»

Если хотите узнать о шаровых кранах больше или получить консультацию — обращайтесь к De.arm.ru (ДЭ-ГРУПП). Мы знаем, как сделать так, чтобы ваша система работала без аварий и стрессовых ситуаций.
